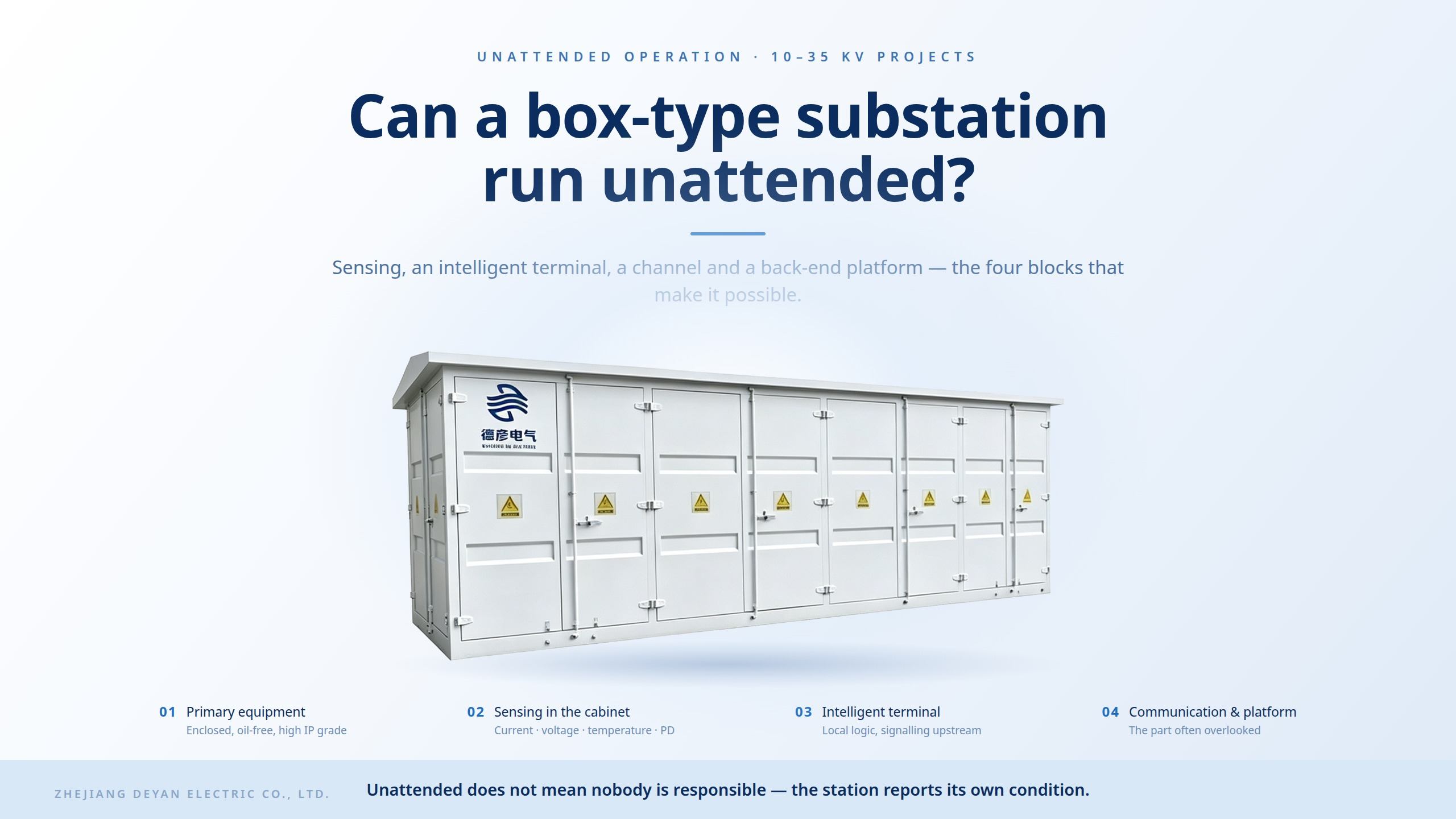

Může skříňová rozvodna běžet bez dozoru?

Stále více se očekává, že distribuční místnosti a kompaktní rozvodny budou fungovat bez stálého operátora na místě. Otázkou již není, zda to zařízení dokáže, ale co kolem sebe stanice potřebuje — snímání, inteligentní terminál, komunikační kanál a back-end platforma, to vše je plánováno od začátku. Stanice, která je „chytrá“ jen na papíře, bude stejně potřebovat každodenní návštěvy.

I. Co vlastně znamená bezobslužná operace

Bez dozoru neznamená, že nikdo není zodpovědný. To znamená, že stanice hlásí svůj vlastní stav: vzdálené nahrávání provozních dat v reálném čase, automatické hlášení poruch a polohování, dálkové ovládání zavírání a otevírání a včasné varování před abnormálními podmínkami, jako je přehřátí spoje, vnitřní defekty izolace nebo nízký tlak plynu u modelů s plynovou izolací. Provozní personál pak provádí plánovanou kontrolu a údržbu místo toho, aby seděl na místě – což je přesně důvod, proč se tento model stal hlavním požadavkem při renovaci městské sítě, distribuci parků, fotovoltaických a energetických skladovacích stanicích a projektech železniční dopravy.

II. Čtyři stavební bloky

1. Primární vybavení, které přežije bez každodenní pozornosti

Plně uzavřený provoz celé stanice bez oleje a vysoký stupeň ochrany udrží déšť, prach, vlhkost a pobřežní solnou mlhu mimo skříň. Rozvodny skříňového typu postavené s hliníkovými a zinkovými plechovými skříněmi a technologiemi výroby kontejnerů také nabízejí úplné uzavření a mobilitu, takže stanici lze přemístit, pokud se změní rozložení projektu.

2. Snímání uvnitř skříně

V primárním zařízení jsou zabudovány proudové a napěťové snímače, jednotky pro snímání teploty a jednotky pro sledování částečného vybití; plynem izolované modely navíc monitorují tlak v plynové komoře.

3. Inteligentní terminál jako místní procesorová jednotka

Externí inteligentní distribuční terminál shromažďuje signály, provádí lokální logiku a komunikuje s back-end systémem.

4. Komunikace a back-endová platforma

Odesílání dat, alarmy a dálkové ovládání spínání vyžadují komunikační kanál a monitorovací platformu na straně zákazníka. Tato část je nejčastěji přehlížena, když je zařízení pořizováno odděleně od automatizačního systému.

III. Co se mění primární a sekundární integrace

Tradiční skříně provádějí pouze primární spínací funkce a nepřizpůsobují se napájecím systémům nového typu. Primárně-sekundární integrace zabudovává senzory a monitorovací jednotky do skříně a spojuje je s externím inteligentním distribučním terminálem, takže celý systém může realizovat vzdálený přenos dat v reálném čase, automatickou lokalizaci poruch, hlášení a izolaci segmentů, dálkové ovládání zavírání a otevírání a včasné varování před přehřátím spoje a vnitřními defekty izolace. Je to praktický nosič pro automatizaci distribuce a je široce sladěn s novými rozvodnami energetického boxu a inteligentními městskými distribučními sítěmi.

Poznámka:inteligentní distribuční terminály a monitorovací komponenty jsou nakupovány pomocné díly. Deyan Electric je zodpovědný za konstrukční návrh skříně, montáž primárního zařízení, integraci kabeláže a celkové uvedení do provozu před dodáním.

IV. Co je třeba potvrdit před specifikací

Nejprve definujte seznam funkcí – které signály musí být monitorovány a které operace musí být ovladatelné na dálku – spíše než jednoduše objednávat „chytrou skříň“. Potvrďte komunikační podmínky webu a back-end platformu zákazníka. Zkontrolujte podmínky prostředí, včetně vnitřní nebo venkovní instalace, vlhkosti, prachu, solné mlhy, požadovaného stupně ochrany a jakýchkoli požadavků na bezolejový provoz nebo ekologickou izolaci plynu. Ověřte elektrické parametry: jmenovité napětí v rozsahu 10–35 kV, jmenovitý proud, zkratový vypínací proud, kapacitu transformátoru a koordinaci nastavení ochran mezi horními a dolními spínači. Nakonec získejte platné protokoly o typových zkouškách a kvalifikační dokumenty, udržujte schéma v rámci stabilně sériově vyráběných modelů skříní a nakreslete jasnou hranici mezi dodávanými skříněmi a inteligentními komponenty zakoupenými samostatně.
