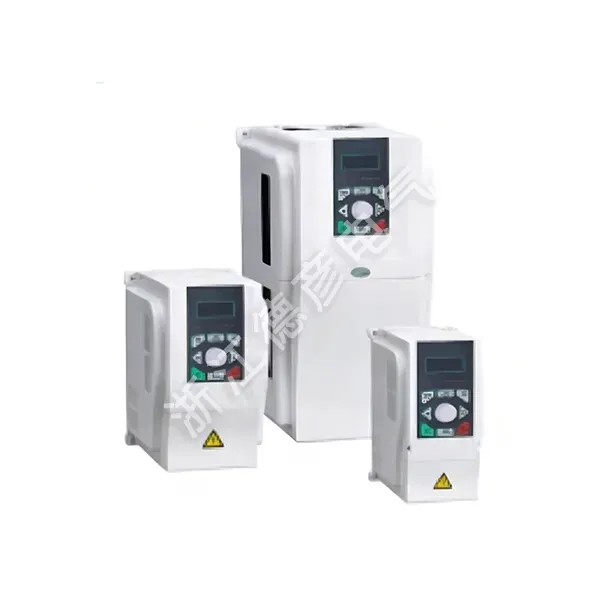

Invertor pro všeobecné použití

Deyan Electric je profesionální dodavatel s bohatými zkušenostmi v oblasti průmyslových elektrospotřebičů, má dobrou cenovou výhodu a pokrývá evropské a americké trhy. Jeho univerzální invertor LNC820 má pokročilé funkce a stabilní kvalitu. Vyhovuje hromadnému nákupu, použitelný na textilie, čerpadla a další, přináší efektivní řízení motoru.

Odeslat dotaz

Popis výrobku

Měniče řady LNC820 jsou univerzální měniče, které mohou snadno řídit a řídit asynchronní motory. Vyznačují se výkonnými funkcemi a stabilním výkonem, splňují mezinárodní běžné standardy a certifikace. Hlavním řídicím čipem je vyhrazený DSP čip pro řízení motoru, který umožňuje výkonnější a přesnější řízení motorového pohonu, rozmanitější superpozici zdrojů frekvence a způsoby přepínání, pokročilý PID algoritmus, 15stupňovou rychlost a automatický program, stejně jako funkce řízení kolísání frekvence a sledování rychlosti. Zatímco zlepšuje spolehlivost produktu a přizpůsobuje se životnímu prostředí, posiluje design nebo zákaznickou orientaci a oborovou specializaci s optimalizovanějším provozem, flexibilnějšími aplikacemi a stabilnějším výkonem. Lze jej aplikovat v odvětvích jako je textilní průmysl, papírenský průmysl, drátovnictví, obráběcí stroje, obaly, potraviny, ventilátory, čerpadla atd. a různé řady automatizovaných výrobních zařízení. Tento univerzální měnič je standardně vybaven komunikační funkcí 485 a výkonové jednotky 22 kW a méně jsou standardně vybaveny brzdnou jednotkou.

Výkonový rozsah: 0,75kW ~ 5,5kW - 220V, 0,75kW ~ 400kW - 380V.

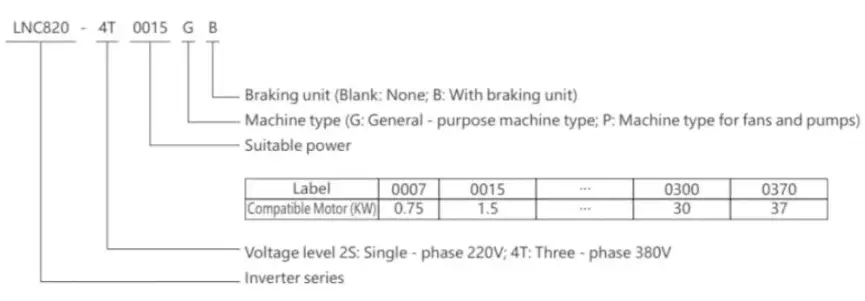

Význam modelu

LNC820 General-Purpose Inverter

Vlastnosti produktu

● Maximalizujte účinnost motoru
● Snižte ztráty motoru a spotřebu energie
● Existují tři způsoby nastavení křivky: Lineární křivka je vhodná pro běžné zatížení konstantním momentem. Vícebodová křivka je vhodná pro zatížení sušiček a odstředivek. Křivka čtverce - zákon je vhodná pro zatížení ventilátorů a čerpadel.
Tři body křivky lze upravit
● Nejvhodnější křivku lze nastavit podle momentových charakteristik zařízení pro dosažení lepších výsledků úspory energie
● Může dosáhnout hladkého rozběhu a vyhnout se nadproudovým poruchám způsobeným přímým spouštěním
● Je vhodnější pro použití ventilátorů a čerpadel● Může se vyhnout nadproudovým posměškům způsobeným přímým spouštěním a dosáhnout hladkého spouštění
● Když je požadavek na moment motoru nízký, budicí proud se sníží podle zatěžovacího proudu

Pokyny na štítku

MODEL:	LNC820-4T0040GB/4T0055PB
MOC:	4KW 9A/5,5KW 13A
VSTUP:	3PH AC380V 50HZ/60HZ
VÝSTUP:	3PH ACOV-380V OHZ-500HZ
S.N:	Čárový kód

Technická specifikace

Položka		Specifikace
Základní funkce	Výstupní frekvence	0-500Hz
	Nosná frekvence	0,8kHz~12kHz nosnou frekvenci lze automaticky upravit podle charakteristiky zatížení
	Frekvenční rozlišení	0,01 Hz
	Režim ovládání	V/F ovládání
	Charakteristika točivého momentu	S kompenzací točivého momentu a kompenzací skluzu, počáteční točivý moment: stroj typu G 0,5 Hz/150 %, stroj typu P 0,5 Hz/100 %
	Zvýšení točivého momentu	Automatické zvýšení točivého momentu; Ruční zvýšení točivého momentu 0,1 %~30,0 %
	Přetížitelnost	Stroj typu G: 150 % jmenovitého výstupního proudu pro 60S Stroj typu P: 130 % jmenovitého výstupního proudu pro 60S
	Rozsah regulace rychlosti	1:100
	Přesnost stability rychlosti	±1 %
	Automatická regulace napětí (AVR)	Když se změní síťové napětí, může automaticky udržovat konstantní výstupní napětí
	Kontrola přepětí a nadproudu	Automaticky omezuje proud a napětí během provozu, aby se zabránilo častému vypínání nadproudu a přepětí
	Funkce rychlého omezení proudu	Minimalizuje chyby nadproudu a chrání normální provoz měniče kmitočtu
	V/F křivka	Čtyři režimy: lineární typ; vícebodový typ; úplná separace V/f; neúplná separace V/f
	Křivky zrychlení a zpomalení	Režimy zrychlení a zpomalení s lineární nebo S křivkou; čtyři časy zrychlení a zpomalení; rozsah doby zrychlení a zpomalení: 0,1~6500,0s
	DC brzdění	Stejnosměrná brzdná frekvence: 0,00 Hz～ maximální frekvence, doba brzdění: 0,0 s～ 36,0 s, hodnota brzdného akčního proudu: 0,0 %~100,0 %
	Jednoduché PLC, vícerychlostní provoz	Frekvenční rozsah krokování: 0,00 Hz až 50 Hz; čas zrychlení a zpomalení při krokování: 0,0 s až 6500,0 s
	Ovládání jogem	Prostřednictvím vestavěného PLC nebo řídicích terminálů lze dosáhnout až 16rychlostního provozu
	Vestavěný PID	Může snadno implementovat systém řízení s uzavřenou smyčkou
Provozní vlastnosti	Provozní příkazový kanál	Tři kanály: dané ovládacím panelem, dané ovládacími terminály, dané sériovým komunikačním portem. Lze jej přepínat různými způsoby
	Zdroj frekvence	Deset frekvenčních zdrojů: dáno knoflíkem panelu, dáno ovládacím panelem, dáno analogovým napětím, dáno analogovým proudem, dáno komunikací RS485, vícerychlostní, PID, jednoduché PLC, které lze přepínat různými způsoby
	Pomocný frekvenční zdroj	Deset pomocných zdrojů frekvence. Může flexibilně dosáhnout jemného doladění pomocné frekvence a syntézy frekvence
	Vstupní svorky	Šest digitálních vstupních svorek, z nichž jednu lze použít jako vysokorychlostní pulzní vstup Dva analogové vstupní kanály, Al1:vstupní rozsah0～+10V,Al2:vstupní rozsah0~+10V/0-20mA
Ovládání displeje a klávesnice	Výstupní svorky	Jeden vysokorychlostní pulzní výstupní terminál, který vydává obdélníkové signály z OkHz～50kHz, které mohou realizovat výstup fyzických veličin, jako je nastavená frekvence a výstupní frekvence Jeden digitální výstupní terminál Jeden reléový výstupní terminál Dva analogové výstupní terminály, AO2:0V~10V, A01:0V~10V/0-20mA, které mohou indikovat výstupní frekvenci/proud/povel/napětí/frekvence výstupní signál
Ovládání displeje a klávesnice	LED displej	Je vybaven 8 funkčními tlačítky, 5místnou 7segmentovou LED a 5 stavovými LED indikátory. Může provádět rotaci dopředu, dozadu, reset, stop.jog, stejně jako nastavení parametrů a zobrazení
Ochranné vlastnosti	Ochranná funkce	Detekce zkratu motoru při zapnutí, ochrana proti ztrátě výstupní fáze, ochrana proti nadproudu, ochrana proti přepětí, ochrana proti podpětí, ochrana proti přehřátí, ochrana proti přetížení atd.
Ochranné vlastnosti	Ochranná funkce
Prostředí	Místo aplikace	Uvnitř, ne přímo vystavené slunečnímu záření, bez prachu, korozivních plynů, hořlavých plynů, olejové mlhy, vodní páry, kapající vody nebo soli atd.
	Nadmořská výška	Méně než 1000 m
	Okolní vlhkost	-10℃~+40℃ (Když je okolní teplota mezi 40℃~50℃, je vyžadován provoz snížení)
	Vlhkost	Méně než 95% RH, bez kondenzace vodních kapek
	Vibrace	Méně než 5,9 m/s² (0,6 g)
	Skladovací teplota	-20℃~+60℃

LNC820 General-Purpose Inverter
