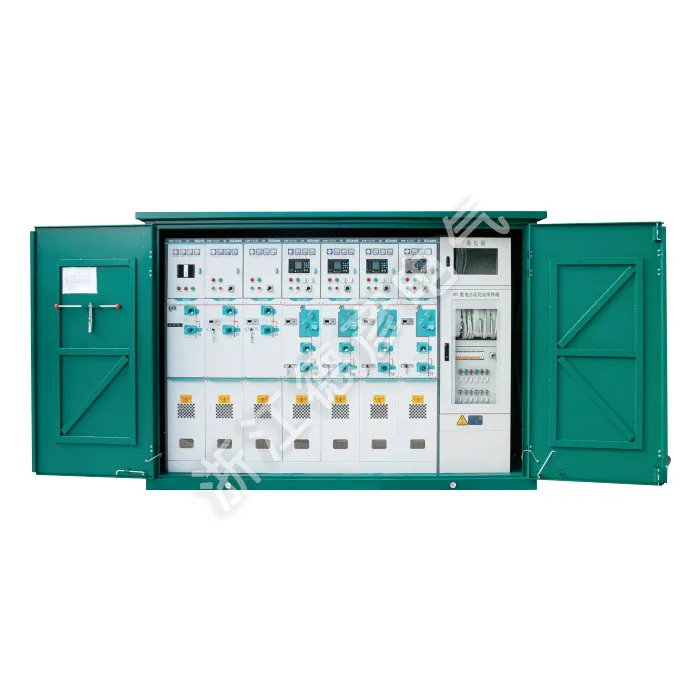

Vysokonapěťová kabelová odbočná skříň （Venkovní rozvodna）

Deyan Electric je profesionální dodavatel průmyslových elektroinstalací s integrovaným výzkumem a vývojem, výrobou a servisem. Vysokonapěťová kabelová odbočná skříň (Venkovní rozvodna) je kompaktní venkovní rozvodna odolná proti povětrnostním vlivům pro distribuční sítě 6-35kV. Umožňuje bezpečné rozvětvení, připojení a izolaci kabelů pomocí plně izolovaných zásuvných konektorů s viditelnými odpojovacími body a spolehlivým uzemněním. Toto prostorově úsporné řešení zjednodušuje rozšiřování sítě a údržbu.

Odeslat dotaz

Popis výrobku

Vysokonapěťová kabelová odbočná skříň (Venkovní rozvodná stanice) je kompaktní venkovní rozvodna odolná proti povětrnostním vlivům pro distribuční sítě 6-35 kV je pokročilá plynem izolovaná venkovní kruhová hlavní jednotka zahrnující mezinárodní standardní technologie. Vysokonapěťové kabelové odbočné krabice jsou určeny pro distribuční sítě 12/24 kV, vyznačují se plně utěsněnou izolací SF6, modulární konstrukcí a bezúdržbovým provozem vhodným do náročného prostředí. Díky podpoře rozšiřitelných automatizačních funkcí umožňuje spolehlivou distribuci energie napříč průmyslovými parky, městskými oblastmi a komerčními centry a zároveň usnadňuje grid intelligence.

Parametr produktu ( specifikace )

Název projektu			Jednotka	Spínač zátěže
Název projektu			Jednotka	C-Load Switching Unit	F-kombinovaná elektrická jednotka	V-Jističová jednotka
Jmenovité napětí			kv	24. 12	24. 12	24. 12
Jmenovitá frekvence			Hz	50	50	50
Jmenovitý proud			A	630	125	630
Jmenovitý přenosový proud			A		1750
Jmenovitá úroveň izolace	1 min. výkonové kmitočtové výdržné napětí (fáze-zem)	střídavě v opozici	KV		42/65
	1 min. výkonové kmitočtové výdržné napětí (fáze-zem)	Mezi přestávkami	KV		48/79
	Impulzní napětí blesku	střídavě v opozici	KV		75/125
	Impulzní napětí blesku		KV		85/145
Jmenovitý zkratový vypínací proud			kV	20	315	20
Jmenovitý zkratový uzavírací proud			KA	50	80	50
Jmenovitý zkratový uzavírací proud (uzemňovací spínač)			KA	50		50
Jmenovitý krátkodobý výdržný proud		Hlavní okruh	kA	20	20	20
Jmenovitý krátkodobý výdržný proud		Uzemňovací spínač	KA	20	20	20
Rated Short-Time Duration		Hlavní okruh	S	4		4
Rated Short-Time Duration		Uzemňovací spínač	S	4	4	4
Jmenovitý špičkový výdržný proud		Hlavní okruh	KA	50		50
Jmenovitý špičkový výdržný proud		Uzemňovací spínač	KA	50	50	50
Test vnitřního oblouku (test vnitřního spalovacího oblouku)			A	630	20 kA/0,5 s	630
Jmenovitý vypínací proud s uzavřenou smyčkou			A	630	Omezeno pojistkou	630
Jmenovitý vypínací proud aktivní zátěže			A	10	Omezeno pojistkou	25
Jmenovitý nabíjecí a vypínací proud kabelu			Druhý	5000	17.4	3000
Mechanická životnost		Spínač zatížení/odpojení	Druhý	3000	5000	3000
		Uzemňovací spínač	Druhý		3000	10000
		Vakuový jistič	Mpa
Tlak plynu SF6 (absolutní tlak při 20 °C)					0.035
Roční míra úderů bleskem					≤0,025 % ročně
Stupeň ochrany vzduchové komory a pojistkové trubice					IP67
Hodnocení ochrany krytu a krytu					IP4X

Vlastnosti a aplikace produktu

Kompaktní venkovní design

Kompletní ochrana životního prostředí

Pokročilá technologie plynové izolace

Flexibilní modulární konfigurace

Bezúdržbový provoz

Aplikační stránky

◇ Kompaktní sekundární rozvodny

◇ Malé průmyslové a důlní podniky

◇ Větrné elektrárny

◇ Hotely, nákupní centra, kancelářské budovy, obchodní centra atd.

◇ C- Jednotka spínače zatížení

◇ Jednotka pro připojení kabelu D-Direct

◇ De- Direct kabelová připojovací jednotka s uzemňovacím spínačem

◇ F- Kombinovaná jednotka odpínač-pojistka zatížení

◇ V- Jednotka vakuového vypínače

High Voltage Cable Branch Box (Outdoor Switching Station)
