Vysokonapěťové místní zařízení pro kompenzaci jalového výkonu

Deyan Electric je profesionální dodavatel průmyslových elektroinstalací s integrovaným výzkumem a vývojem, výrobou a servisem. Vysokonapěťové lokální kompenzační zařízení jalového výkonu zlepšuje stabilitu sítě a kvalitu napájení dynamickým řízením toku jalového výkonu. Zlepšuje regulaci napětí, snižuje přenosové ztráty a zvyšuje kapacitu systému prostřednictvím automatického přepínání kondenzátoru/reaktoru nebo pokročilé výkonové elektroniky

Odeslat dotaz

Popis výrobku

Vysokonapěťové lokální kompenzační zařízení jalového výkonu je vnitřní jednotka 6-10kV/50Hz určená pro třífázové střídavé motory. Poskytuje lokalizovanou kompenzaci jalového výkonu automatickým spínáním kondenzátorů synchronizovaných s chodem motoru – zapínáním při spuštění a odpojováním při vypnutí.

Zařízení pro kompenzaci místního jalového výkonu vysokého napětí nabízí dvě konfigurace: zjednodušenou verzi s přímým připojením ke svorkám motoru chráněným pojistkou, omezující proud na 90 % proudu motoru naprázdno, aby se zabránilo přepětí samobuzením (typický účiník 0,9); a model spínání vakuového stykače podporující vyšší kompenzační kapacitu, dosahující účiník nad 0,95. Klíčové výhody vysokonapěťového kompenzačního zařízení pro lokální jalový výkon TBBJ zahrnují snížené ztráty výkonu, zlepšenou kvalitu napětí a lepší výkon při spouštění motoru, což poskytuje vynikající kompenzaci ve srovnání s centralizovanými systémy.

Parametr produktu ( specifikace )

Kategorie parametru	Specifikace
Elektrické hodnocení
Jmenovité napětí	6 kV, 10 kV
Jmenovitá frekvence	50 Hz / 60 Hz
Rozsah kompenzační kapacity	100 ~ 5000 kvar (přizpůsobitelné)
Výkon
Cílový účiník (po kompenzaci)	≥ 0,95
Doba odezvy	Stykačové: < 100 ms TSC (na bázi tyristoru): < 20 ms
Způsob přepínání	Vakuový stykač nebo tyristorový spínací modul (TSC)
Ochrana a kontrola
Princip ovládání	Automatické spínání synchronizované s chodem motoru; regulace jalového výkonu/účiníku.
Standardní ochrany	Nadproud, Přepětí, Podpětí, Rozdíl, Nadměrná teplota, Zkrat
Klíčová funkce	Zabraňuje samobuzení přepětí po vypnutí motoru.
Sdělení	Volitelně RS485/MODBUS-RTU nebo Ethernet/IP
Standardy a prostředí
Design Standard	GB/T, IEC 62271
Instalace	Krytý
Okolní teplota	-10 °C až +45 °C
Nadmořská výška	≤ 1000 m (snížení výše)

Vlastnosti a aplikace produktu

Přesná lokalizovaná kompenzace

Automaticky synchronizovaný provoz

Duální konfigurační flexibilita

Prevence sebevzrušování

Významná energetická optimalizace

Aplikační stránky

◇ Kompaktní sekundární rozvodny

◇ Malé průmyslové a důlní podniky

◇ Větrné elektrárny

◇ Hotely, nákupní centra, kancelářské budovy, obchodní centra atd.

◇ C- Jednotka spínače zatížení

◇ Jednotka pro připojení kabelu D-Direct

◇ De- Direct kabelová připojovací jednotka s uzemňovacím spínačem

◇ F- Kombinovaná jednotka odpínač-pojistka zatížení

◇ V- Jednotka vakuového vypínače

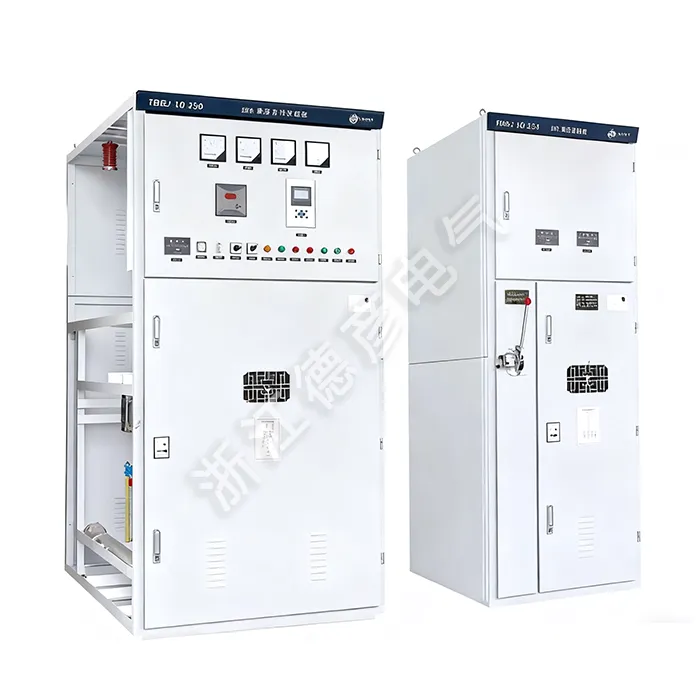

High Voltage Local Reactive Power Compensation Device
