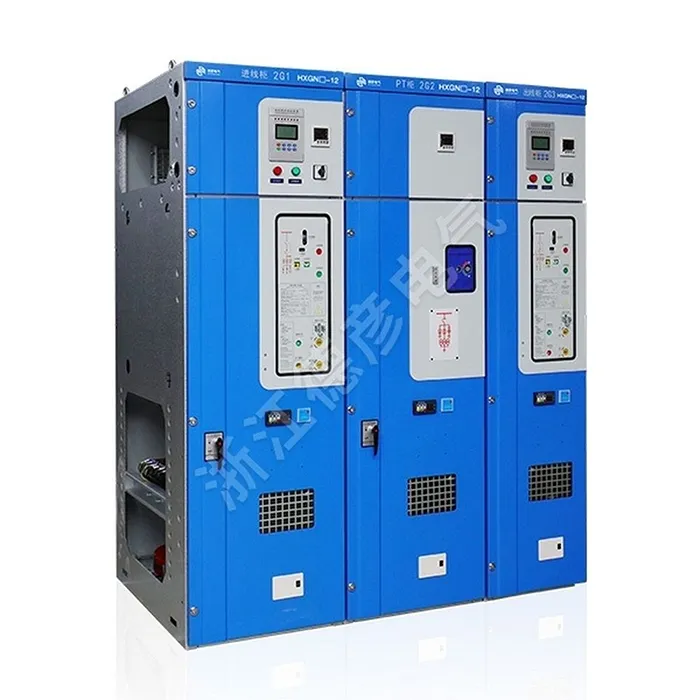

Vzduchem izolovaný kompaktní rozváděč

Deyan Electric je profesionální dodavatel průmyslových elektroinstalací s integrovaným výzkumem a vývojem, výrobou a servisem. Základní spínací součást vzduchem izolovaného kompaktního rozvaděče typicky využívá vysoce spolehlivý odpínač zátěže plynem SF6 nebo vakuum, který poskytuje silný výkon spínání zátěže a proudu a spolehlivou schopnost vytvářet zkraty. Skříň vzduchem izolovaného kompaktního rozvaděče je vyrobena z vysoce kvalitních ocelových plátů, vyrobených pomocí počítačem řízených (CNC) procesů, které zajišťují robustní mechanickou pevnost a odolnost proti korozi. Klíčovým prvkem designu je jeho výjimečná kompaktnost. Prostřednictvím optimalizovaného trojrozměrného uspořádání integruje více funkčních oddílů – včetně přípojnic, spínačů, kabelů a komor pro nástroje/operační mechanismus – na minimální prostorové půdě. Tyto oddíly jsou odděleny pevnými uzemněnými kovovými přepážkami, což je kritický bezpečnostní prvek, který zajišťuje provozní integritu a zabraňuje šíření vnitřních poruch.

Odeslat dotaz

Popis výrobku

Kompaktní rozváděč s izolací vzduchem, vyvinutý naší společností v reakci na požadavky náročných uživatelů na spolehlivost, bezpečnost a kompaktnost elektrických zařízení, se vyznačuje vzduchovou izolací, kompaktním designem, plnými právy k duševnímu vlastnictví a komplexním testováním typu. Vhodné pro elektrické systémy 10 kV/7,2 kV ve veřejných budovách, komerčních obytných budovách, průmyslových a těžebních výrobních sektorech. Vzduchem izolovaný kompaktní rozváděč je také ideální pro kompletní mechanická zařízení poháněná vysokým napětím, která vyžadují kompaktní řešení.

Parametr produktu ( specifikace )

sériové číslo	Projekt	Jednotka	Skříň pro přepínání zátěže	Kombinovaná elektrická skříň	Skříň vypínače
01	Jmenovité napětí	kv	12	12	12
02	Jmenovitá frekvence	HZ	50/60	50/60	50/60
03	Jmenovitý proud	A
04	Hlavní autobus	A	630	630	630
05	Pobočka Hlavní autobus	A	630	125 (v závislosti na jmenovitém proudu pojistky)	630
06	Jmenovitá úroveň izolace	kV
07	Odolné napětí výkonové frekvence (fáze-fáze a fáze-zem)	Kv	42	42	42
08	Odolné napětí výkonové frekvence (mezi přestávkami)	Kv	48	48	48
09	Odolné napětí výkonové frekvence (řídicí a pomocné obvody)	Kv	2	2	2
10	Odolné napětí bleskového impulsu (fáze-fáze a fáze-zem)	Kv	75	75	75
11	Odolné napětí bleskového impulsu (mezi porty)	Kv	85	85	85
12	Jmenovitý krátkodobý výdržný proud (r.m.s)	kA
13	Hlavní okruh	kA	20/3S	-	25/2S
14	Uzemňovací obvod	kA	20/2S	-	25/2S
15	Jmenovitý špičkový výdržný proud (špičkový)	kA	50	80	63
16	Jmenovitý zkratový uzavírací proud (špičkový)	kA	50
17	Jmenovitý zkratový vypínací proud	kA	-	31.5	25
18	Jmenovitý přenosový proud	kA	-	1700	-
19	Jmenovitý vypínací proud aktivní zátěže	A	630	-	-
20	Jmenovitý vypínací proud s uzavřenou smyčkou	A	630	-	630
21	Jmenovitý nabíjecí a vypínací proud kabelu	A	10	-	15
22	Hodnocení ochrany	Druhý	IP3X	IP3X	IP3X
23	Mechanická životnost
24	Spínač zátěže		5000	5000	10000
25	Uzemňovací spínač		2000	2000	2000

Vlastnosti a aplikace produktu

1. Kompaktní a prostorově úsporný design

2. Použití vzduchu jako primárního izolačního média

3. Efektivita nákladů a ekonomická výhodnost

4. Zvýšená bezpečnost díky robustním zámkovým systémům

5. Vysoká spolehlivost a snadná údržba

Aplikační stránky

◇ Kompaktní sekundární rozvodny

◇ Malé průmyslové a důlní podniky

◇ Větrné elektrárny

◇ Hotely, nákupní centra, kancelářské budovy, obchodní centra atd.

◇ C- Jednotka spínače zatížení

◇ Jednotka pro připojení kabelu D-Direct

◇ De- Direct kabelová připojovací jednotka s uzemňovacím spínačem

◇ F- Kombinovaná jednotka odpínač-pojistka zatížení

◇ V- Jednotka vakuového vypínače

Air-Insulated Compact Switchgear
