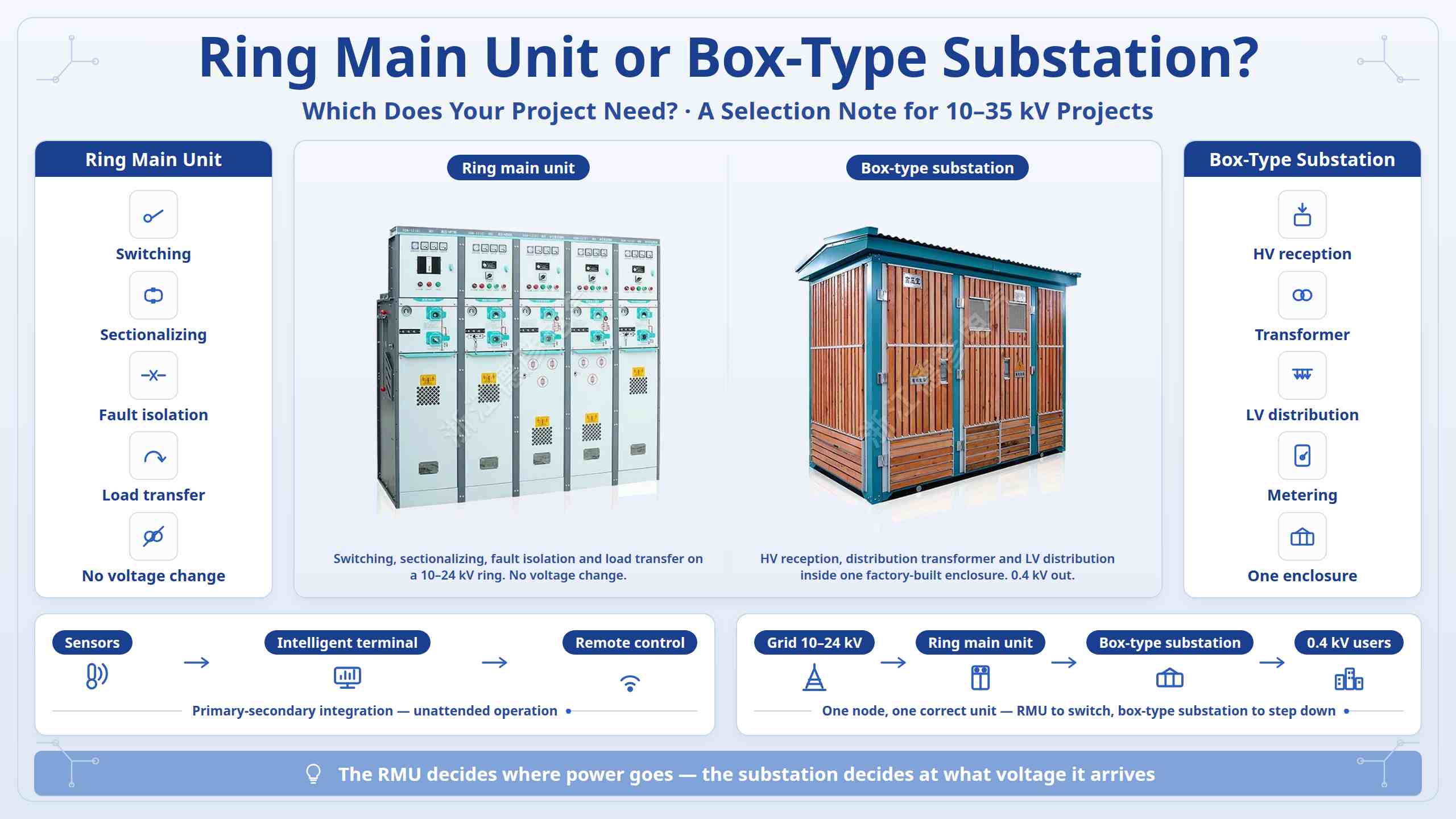

Okruhová hlavní jednotka nebo skříňová rozvodna: Co váš projekt potřebuje?

V projektech rozvodů 10-35kV jsou ve stejném přezkoumání návrhu často zmiňovány kruhová hlavní jednotka (RMU) a rozvodna skříňového typu. Protože jsou oba kompaktní a oba jsou vyrobeny z výroby, jsou někdy považovány za konkurenční možnosti. nejsou. Rozhodnutí spočívá v jedné otázce týkající se uzlu, který plánujete: potřebuje tento bod snížit napětí a distribuovat nízkonapěťovou energii, nebo pouze přepnout, rozdělit a připojit vedení?Zhejiang Deyan Electric Co., Ltd. (DEYAN ELECTRIC), která vyrábí obě produktové řady, stanoví praktickou hranici níže.

I. Dvě různá zaměstnání

Kruhová hlavní jednotka je kovově uzavřený rozváděč používaný v kruhových sítích středního napětí 10-24kV. Jeho vnitřními součástmi jsou odpínače zátěže, uzemňovače a pojistky. Provádí spínání, dělení vedení, izolování poruch a přenos zátěže, takže poruchu na jednom úseku kabelu lze přerušit bez přerušení dodávky do zbytku okruhu. Nemění napětí.

Rozvodna skříňového typu integruje vysokonapěťový příjem energie, distribuční transformátor a nízkonapěťový rozvod energie – spolu s měřením a krytem – do jedné plně uzavřené, pohyblivé ocelové konstrukce. Je továrně prefabrikovaný, dodává se jako celek a jeho výstupem je nízkonapěťový výkon pro koncové uživatele.

V jednom řádku: RMU rozhoduje o tom, kam jde výkon; skříňová rozvodna rozhoduje o jakém napětí přichází a jak je distribuováno.

II. Přizpůsobení modelu vašemu scénáři

Městská renovace kabelů s duálním napájecím kruhovým napájením a žádné místní snížení požadavků na RMU. Zátěžová místa vyžadující výstupní napětí 0,4 kV – obytné čtvrti, dílny, komerční zóny, nabíjecí stanice – vyžadují rozvodnu skříňového typu. Venkovní, úzká, vlhká nebo prašná místa upřednostňují plynem izolovaný RMU, jehož utěsněná nádrž odolává kondenzaci, prachu a solné mlze s mnohem menší kontrolou. Fotovoltaické projekty, akumulační a nabíjecí projekty využívají obojí: zvyšovací skříňové rozvodny a skříně připojené k síti zvládají konverzi a připojení k síti, zatímco plynem izolované jednotky RMU zvládají sběr a přepínání v rámci kontrolované stopy.

III. Ve většině projektů spolupracují

Uvnitř mnoha rozvoden skříňového typu jsou vysokonapěťové vstupní a výstupní jednotky samy o sobě kruhové hlavní jednotky s odpínači zátěže. RMU je spínací komponenta; rozvodna je kryt, který přidává transformaci a distribuci nízkého napětí kolem ní. Hranice je proto spíše praktická než konkurenční — pokud uzel pouze přepíná a rozděluje, určete RMU; pokud musí také ustoupit a distribuovat, uveďte skříňovou rozvodnu; a pokud tato stanice tvoří také část kruhové sítě, jsou tyto dvě specifikovány společně. Současným hlavním směrem obou je primární-sekundární integrace: senzory a monitorovací jednotky uvnitř skříně, spojené s externím inteligentním distribučním terminálem, umožňujícím nahrávání dat v reálném čase, automatickou lokalizaci a izolaci poruch, dálkové ovládání spínání a bezobslužný provoz.

IV. Co ověřit před potvrzením modelu

Nejprve zjistěte, zda je síť radiální nebo kruhový s duálním napájením – to samo o sobě určuje, zda je potřeba RMU. Poté ověřte jmenovité napětí (10/24/35 kV), jmenovitý proud a zkratový vypínací proud s koordinovaným nastavením ochrany; podmínky na místě včetně prostoru, vlhkosti, prachu, solné mlhy a stupně ochrany, v případě potřeby s vybavením odolným proti výbuchu podle GB 50058; a požadavky na zatížení, jako je kapacita transformátoru, výstupní obvody a možné přemístění. Porovnejte první náklady s náklady na životní cyklus: vzduchem izolované zařízení se hodí do suchých vnitřních prostor s vyhrazeným personálem údržby, zatímco plynem izolované zařízení stojí více předem, ale snižuje údržbu na venkovních nebo obtížně kontrolovatelných místech.

O společnosti Zhejiang Deyan Electric Co., Ltd.

Zhejiang Deyan Electric Co., Ltd., se sídlem v zóně hospodářského rozvoje města Yueqing v provincii Zhejiang se specializuje na výzkum a vývoj, výrobu a servis průmyslových elektrických spotřebičů. Mezi její hlavní produkty patří kruhové hlavní jednotky (vzduchově a plynem izolované), plynem izolované rozvaděče, skříňové rozvodny, vysokonapěťové a nízkonapěťové rozvodné skříně, kabelové odbočovací boxy a fotovoltaické rozvodné boxové rozvodny, sloužící modernizaci městské sítě, distribuci průmyslových parků, distribuované FV stanice, skladování energie a komunální infrastrukturu. Společnost podporuje vlastní primární schémata, integrovanou montáž a tovární uvedení do provozu. Chcete-li definovat rozsah mezi kruhovými hlavními jednotkami a skříňovými rozvodnami pro váš projekt, kontaktujte společnost Deyan Electric.
