Co dělá střídavý kovový kruhový hlavní rozváděč spolehlivým pro moderní rozvody energie?

Kovový kruhový hlavní rozvaděč ACje kompaktní řešení rozvodu středního napětí navržené pro zlepšení kontinuity napájení, provozní bezpečnosti, izolace poruch a účinnosti instalace. Díky kombinaci funkcí spínání, ochrany, izolace a uzemnění uvnitř kovového krytu je toto zařízení zvláště vhodné pro městské distribuční sítě, průmyslová zařízení, komerční budovy, projekty infrastruktury a aplikace obnovitelné energie. Tato příručka vysvětluje její strukturu, princip fungování, klíčové technické parametry, bezpečnostní funkce, scénáře použití a praktické úvahy pro výběr správné konfigurace.

Obsah

• 1. Pochopení AC kovového kruhového hlavního rozvaděče
• 2. Proč je to důležité v rozvodech vysokého napětí?
• 3. Jak je strukturován rozváděč?
  • Spínací a ochranné komponenty
  • Přihrádky na kabely a připojení
  • Kovový kryt a bezpečnostní design
• 4. Jak funguje systém Ring Main?
• 5. Které technické parametry jsou nejdůležitější?
• 6. Klíčové výhody pro projekty distribuce energie
• 7. Kde se běžně používá?
• 8. Co by si měli kupující před objednávkou zkontrolovat?
• 9. Instalace, provoz a údržba
• 10. Vzduchem a plynem izolované konfigurace
• 11. Často kladené otázky
• 12. Závěr

1. Pochopení AC kovového kruhového hlavního rozvaděče

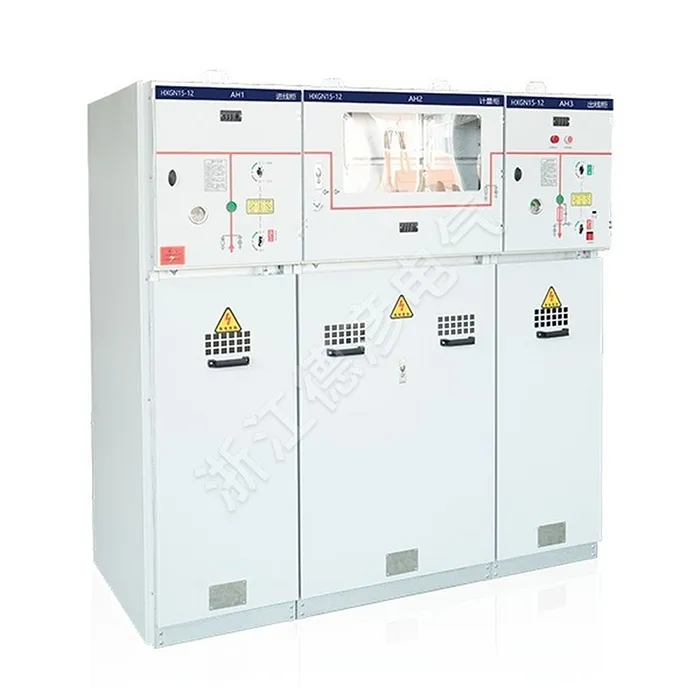

Kovově uzavřený kruhový hlavní rozváděč střídavého proudu je sestava elektrického rozvodu středního napětí určená k příjmu, distribuci, spínání, izolování a ochraně elektrické energie v kruhové nebo radiální distribuční síti. Umísťuje příslušné spínací a ochranné zařízení do uzemněného kovového krytu, čímž vytváří kompaktní a organizované řešení pro vysokonapěťové aplikace.

Podle IEC 62271-200 se střídavý kovový spínací a řídicí přístroj vztahuje na zařízení se jmenovitým napětím nad 1 kV a do 52 kV včetně. Okruhové hlavní jednotky jsou jednou z praktických forem tohoto zařízení a jsou široce spojovány s kabelovými rozvody středního napětí.

Termín „hlavní okruh“ popisuje uspořádání sítě spíše než jednoduše samotnou skříň. V typické kruhové síti může proud dosáhnout distribučního bodu ze dvou směrů. Pokud dojde k poruše části kabelu, může být dotčená část izolována, zatímco zbývající síť bude nadále napájena alternativní cestou.

Pro vlastníky projektů tato architektura řeší jednu z nejdůležitějších distribučních výzev: udržování elektrických služeb při současném řízení velikosti zařízení, provozní složitosti a bezpečnostních rizik.

2. Proč je to důležité v rozvodech vysokého napětí?

Moderní energetické sítě musí zvládat zvyšující se zatížení při zachování spolehlivé služby. Průmyslové závody, komerční komplexy, nemocnice, dopravní zařízení, datová centra a instalace obnovitelné energie nemohou vždy tolerovat dlouhodobé výpadky proudu.

Správně navržený kruhový hlavní systém poskytuje několik výhod:

• Kontinuita dodávek:Kruhová konfigurace může poskytnout alternativní napájecí cestu po izolované poruše.
• Izolace poruch:Operátoři mohou dotčený úsek odpojit bez zbytečného odstavení celé distribuční sítě.
• Kompaktní instalace:Integrované spínací zařízení snižuje stopu ve srovnání s některými konvenčními uspořádáními.
• Provozní bezpečnost:Kovové kryty, uzemňovací uspořádání, blokování a indikace polohy pomáhají snížit provozní rizika.
• Flexibilní konfigurace:Různé kombinace zátěžových spínačů, jističů, pojistek, proudových transformátorů, napěťových transformátorů a uzemňovačů lze navrhnout podle požadavků projektu.

Díky těmto vlastnostem jsou kruhové hlavní rozváděče zvláště cenné tam, kde je omezený prostor a kontinuita elektrického provozu je hlavní prioritou návrhu.

3. Jak je strukturován rozváděč?

Přestože se konfigurace liší podle výrobce a napěťové třídy, typická sestava kruhového hlavního rozváděče s kovovým krytem AC integruje několik funkčních částí. Pochopení těchto částí pomáhá kupujícím přesněji vyhodnotit technické nabídky.

Spínací a ochranné komponenty

Spínací sekce může obsahovat odpínače zátěže, vakuové vypínače, kombinace pojistkových odpínačů, odpojovače a uzemňovače. Vhodné uspořádání závisí na tom, zda je zařízení primárně určeno pro spínání vývodů, ochranu transformátoru, poruchové přerušení nebo kombinaci těchto funkcí.

Odpínač zátěže je obecně určen pro spínání normálního zátěžového proudu, zatímco jistič poskytuje komplexnější schopnost přerušení poruchy. Tam, kde jsou použity pojistky, může kombinace spínač-pojistka poskytnout ochranu transformátoru a vývodu v rámci vhodného aplikačního rozsahu.

Z tohoto důvodu by kupující nikdy neměli hodnotit skříň pouze podle jmenovitého proudu. Kompletní filozofie ochrany musí odpovídat transformátoru, vývodu, kabelu a ochrannému systému před/po proudu.

Přihrádky na kabely a připojení

Kabelový prostor poskytuje rozhraní mezi rozváděčem a externí vysokonapěťovou sítí. V závislosti na provedení může obsahovat kabelové koncovky, uzemňovače, proudové transformátory, napěťové transformátory, prvky přepěťové ochrany nebo jiné příslušenství.

Správná kompatibilita kabelů je nezbytná. Před výrobou zařízení by měla být potvrzena požadovaná velikost kabelu, typ zakončení, úroveň izolace, vzdálenost fází a způsob instalace.

Kovový kryt a bezpečnostní design

Kovový kryt odděluje komponenty pod napětím od okolního prostředí a vytváří definovanou mechanickou strukturu pro vnitřní zařízení. Správné rozčlenění může také pomoci omezit následky vnitřních chyb.

Dalším důležitým prvkem jsou blokovací mechanismy. Mechanické nebo elektrické blokování může pomoci zabránit nebezpečným provozním sekvencím, jako je sepnutí uzemňovače, zatímco obvod pod napětím zůstává připojen.

U instalací s vyšším rizikem by měla být klasifikace vnitřního oblouku a opatření pro snížení tlaku považována za součást celkového návrhu bezpečnosti. Některé komerčně dostupné systémy RMU specifikují výkon vnitřního oblouku podle definovaných zkušebních podmínek, což ukazuje, proč by měla být přesná klasifikace spíše ověřena než předpokládaná.

4. Jak funguje systém Ring Main?

Základní princip fungování je jednoduchý. Několik distribučních míst je propojeno smyčkovou sítí vysokého napětí. Každá kruhová hlavní jednotka řídí část sítě a může zajišťovat připojení k transformátoru nebo následné zátěži.

Během normálního provozu může síť fungovat s definovaným otevřeným bodem nebo jinou konfigurací schválenou utilitami. Pokud dojde k poruše kabelu, operátoři nebo automatický ochranný systém mohou identifikovat a izolovat postižený úsek. Zdravé části sítě pak mohou zůstat napájeny z dostupné napájecí cesty.

Toto uspořádání neznamená, že každý prstenec automaticky poskytuje nepřerušované napájení. Skutečná kontinuita závisí na návrhu sítě, koordinaci ochrany, přepínacích postupech, automatizaci, redundanci a provozních požadavcích veřejné sítě.

Z tohoto důvodu je kvalita celkového distribučního schématu stejně důležitá jako samotný rozváděč.

5. Které technické parametry jsou nejdůležitější?

Výběr zařízení pouze na základě napětí a proudu může způsobit vážné projektové problémy. Úplná technická specifikace by měla brát v úvahu elektrické, mechanické, environmentální a bezpečnostní parametry.

IEC 62271-200 je zvláště důležitá, protože stanovuje požadavky na střídavá kovová spínací a řídicí zařízení ve specifikovaném rozsahu napětí. Jiné normy se mohou vztahovat na jednotlivé součásti, včetně vysokonapěťových spínačů, jističů, kombinací spínačů a pojistek, odpojovačů a uzemňovačů.

6. Klíčové výhody pro projekty distribuce energie

Kompaktní půdorys

Okruhový hlavní rozváděč je navržen tak, aby kombinoval několik distribučních funkcí v relativně kompaktním uspořádání. To je užitečné zejména v městských rozvodnách, komerčních budovách, průmyslových závodech a infrastrukturních projektech, kde je podlahová plocha drahá.

Vylepšená provozní flexibilita

Vícenásobné spínací funkce umožňují operátorům izolovat vybrané napáječe, transformátory nebo kabelové úseky podle provozního plánu sítě. To může zjednodušit postupy údržby a správy poruch.

Vylepšená ochrana personálu

Kovové kryty, uzemňovací systémy, blokování, oddělení a vhodná klasifikace výkonu oblouku mohou vytvořit více vrstev ochrany. Tyto vlastnosti však musí být ověřeny podle skutečné zkušební dokumentace produktu.

Snížená složitost distribuce

Správně nakonfigurovaná jednotka RMU může integrovat spínání vývodu a ochranu transformátoru ve standardizovaném balíčku. To může zjednodušit konstrukci, přepravu, instalaci a uvedení do provozu ve srovnání s montáží více samostatných komponent.

Vhodné pro moderní infrastrukturu

Stejná základní architektura může podporovat konvenční rozvody veřejných služeb, stejně jako průmyslové, komerční, obnovitelné zdroje energie, dopravu a další aplikace středního napětí.

7. Kde se běžně používá?

Kovově uzavřený kruhový hlavní rozváděč AC je vhodný pro širokou škálu distribučních prostředí středního napětí.

• Distribuce energie ve městě:Kompaktní rozvodny a podzemní kabelové sítě.
• Průmyslová zařízení:Továrny, zpracovatelské závody, sklady a výrobní místa.
• Komerční budovy:Obchodní centra, kancelářské komplexy, hotely a velké komerční budovy.
• Veřejná infrastruktura:Letiště, železniční zařízení, nemocnice, tunely a komunální projekty.
• Obnovitelná energie:Solární a větrné sběrné a distribuční systémy.
• Rezidenční vývoj:Rozvody vysokého napětí pro velké obce a bytové projekty.
• Transformátorové rozvodny:Řízení přívodu a vývodu a ochrana transformátoru.

Komerční a průmyslové projekty často upřednostňují kompaktní rozměry, spolehlivé spínání, jednoduchou údržbu a jasnou koordinaci ochrany. Projekty obnovitelné energie mohou klást další důraz na dálkové ovládání, odolnost vůči okolnímu prostředí, monitorování a automatizaci.

8. Co by si měli kupující před objednávkou zkontrolovat?

Nákup vysokonapěťových rozváděčů je spíše technickým rozhodnutím než pouhým srovnáním cen. Před zadáním objednávky by měli projektoví inženýři a nákupní týmy připravit podrobný technický plán.

1. Potvrďte napětí systému.Ověřte požadavky na jmenovité a maximální provozní napětí.
2. Vypočítejte zatěžovací proud.Nevybírejte jmenovitý proud pouze z typového štítku transformátoru bez zohlednění skutečných provozních podmínek.
3. Určete úroveň zkratu.Hodnoty krátkodobé a špičkové odolnosti rozváděče by měly odpovídat výpočtu poruchy sítě.
4. Definujte způsob ochrany.Určete, zda projekt potřebuje spínače zátěže, vakuové jističe, pojistky nebo kombinaci.
5. Zkontrolujte požadavky na kabel.Je třeba potvrdit typ kabelu, zakončení, velikost vodiče a dostupný instalační prostor.
6. Zkontrolujte požadavky na blokování.Ověřte požadovanou provozní sekvenci a bezpečnostní logiku.
7. Potvrďte podmínky prostředí.Zvažte teplotu, nadmořskou výšku, vlhkost, úroveň znečištění, seismické podmínky a prostředí instalace.
8. Vyžádejte si zkušební dokumentaci.Vyžádejte si příslušné protokoly o typových zkouškách, záznamy o rutinních zkouškách, certifikáty, výkresy a technické listy.
9. Zkontrolujte přístup údržby.Zajistěte, aby obsluha mohla zařízení bezpečně kontrolovat, provozovat, testovat a udržovat.
10. Vyhodnoťte budoucí expanzi.Pokud mohou být vyžadovány další podavače, prodiskutujte modularitu a volnou kapacitu před výrobou.

Jasná technická specifikace na začátku projektu může výrazně snížit nedorozumění v nabídkách, redesign práce, zpoždění dodávek a problémy s uvedením do provozu.

9. Instalace, provoz a údržba

I dobře navržený rozváděč vyžaduje správnou instalaci a provoz. Instalace by se měla řídit schválenými výkresy výrobce a platnými elektrotechnickými předpisy. Kvalita zakončení kabelu je obzvláště důležitá, protože špatné zakončení může způsobit místní elektrické napětí, přehřátí nebo selhání izolace.

Před uvedením do provozu by projektové týmy měly ověřit mechanický provoz, elektrické blokování, kontinuitu uzemnění, kabelová připojení, nastavení ochran, pomocné obvody, indikační systémy a další relevantní funkce.

Rutinní údržba by měla být založena na pokynech výrobce a skutečném provozním prostředí. Intervaly kontrol mohou vyžadovat úpravu pro silně znečištěná místa, vysokou vlhkost, časté spínání nebo náročné průmyslové podmínky.

U inteligentních distribučních systémů lze také uvažovat o volitelných funkcích monitorování a dálkového ovládání. Tyto funkce mohou zlepšit provozní viditelnost a podporovat rychlejší reakci na abnormální podmínky, pokud jsou správně integrovány s architekturou řízení místa.

10. Vzduchem a plynem izolované konfigurace

Kruhové hlavní rozváděče mohou být navrženy podle různých izolačních technologií. Vzduchem izolované konfigurace používají vzduch jako primární izolační médium, zatímco plynem izolované konstrukce umísťují kritické komponenty do uzavřeného izolačního prostředí. V některých produktových řadách jsou k dispozici také řešení s pevnou izolací.

Nejlepší konfigurace závisí spíše na prostředí projektu než na univerzální „nejlepší“ technologii. Kupující by měli zhodnotit prostor, filozofii údržby, požadavky na životní prostředí, úvahy o životním cyklu, místní předpisy a dostupné zkušební důkazy výrobce.

11. Často kladené otázky

Co je střídavý kovový prstencový hlavní rozváděč?

Jedná se o vysokonapěťový rozváděč uzavřený v kovovém pouzdře a určený především pro spínání, izolaci, ochranu a rozvod v kruhových nebo radiálních energetických sítích.

Jaký rozsah napětí je běžně spojován s kruhovým hlavním rozvaděčem?

Mnoho komerčních produktů RMU je navrženo pro sítě středního napětí, jako jsou systémy 11 kV, 12 kV nebo 24 kV, zatímco jiné konfigurace mohou pokrýt další třídy napětí. Správné hodnocení musí vždy odpovídat síti projektu.

Zabraňuje kruhová hlavní jednotka výpadkům napájení?

Žádné zařízení nedokáže odstranit každý výpadek. Kruhové uspořádání však může zlepšit kontinuitu napájení tím, že umožní izolovat vadnou sekci, zatímco zdravé sekce mohou zůstat pod napětím prostřednictvím alternativní napájecí cesty.

Jaký je rozdíl mezi zátěžovým spínačem a jističem?

Spínač zátěže je primárně určen ke spínání normálního zátěžového proudu v rámci jeho specifikované kapacity. Jistič je navržen tak, aby přerušoval poruchové proudy a také prováděl normální spínací funkce v rámci svého jmenovitého výkonu. Schéma ochrany by mělo určit, které zařízení je vhodné.

Proč je IEC 62271-200 důležitá?

IEC 62271-200 specifikuje požadavky na střídavý kovový spínací a řídicí přístroj pro jmenovitá napětí nad 1 kV a do 52 kV včetně. Poskytuje důležitý odkaz pro hodnocení konstrukce, testování a výkonu použitelného vybavení.

Lze kruhový hlavní rozváděč používat venku?

Ano, venkovní verze mohou být navrženy s odpovídající ochranou krytu a odolností vůči vlivům prostředí. Venkovní instalace však vyžaduje zvláštní zvážení vlhkosti, teploty, prachu, koroze, slunečního záření a podmínek na místě.

Jaké dokumenty by měl kupující požadovat od výrobce?

V závislosti na projektu může užitečná dokumentace zahrnovat technický list, jednořádkové schéma, výkres celkového uspořádání, schéma zapojení, dokumentaci typových zkoušek, záznamy o rutinních zkouškách, instalační příručku, provozní příručku a příslušné certifikáty.

Jak lze vybrat správný kruhový hlavní rozváděč?

Začněte u síťového napětí, trvalého proudu, úrovně poruchy, filozofie ochrany, konfigurace kabelu, požadavků na izolaci, podmínek prostředí, instalačního prostoru, bezpečnostních požadavků a příslušných norem. Tyto parametry by pak měly odpovídat konfiguraci produktu testované výrobcem.

12. Závěr

Kovově uzavřený kruhový hlavní rozváděč AC hraje důležitou roli v moderních rozvodech středního napětí, protože kombinuje kompaktní konstrukci, řízené spínání, izolaci poruch, uzemnění a ochranné funkce v integrované sestavě. Jeho hodnota je patrná zejména v sítích, kde je důležitá kontinuita dodávek, omezený instalační prostor, provozní bezpečnost a zjednodušená distribuční architektura.

Pro inženýry a nákupní týmy je nejspolehlivějším přístupem výběr zařízení podle kompletního elektrického systému, spíše než se zaměřovat na jednu specifikaci, jako je jmenovitý proud nebo velikost skříně. Úroveň napětí, poruchový proud, koordinace izolace, strategie ochrany, podmínky prostředí, výkon vnitřního oblouku, uspořádání kabelů, blokování, testování a budoucí rozšíření by měly být zvažovány společně.

Zhejiang Deyan Electric Co., Ltd.může podporovat projekty rozvodů středního napětí s profesionálně konfigurovanými elektrickými zařízeními a projektově orientovanými technickými řešeními. Ať už požadavek zahrnuje městskou distribuci, průmyslové dodávky energie, komerční infrastrukturu nebo aplikace obnovitelné energie, výběr správně přizpůsobené konfigurace rozváděče je základem pro bezpečný a spolehlivý provoz.

Potřebujete pro svůj projekt vhodné řešení kruhového hlavního rozvaděče s kovovým krytem AC?Sdílejte svou úroveň napětí, jmenovitý proud, požadavek na zkrat, instalační prostředí a konfiguraci sítě sZhejiang Deyan Electric Co., Ltd.projednat vhodné technické řešení. Specifikace produktu, konzultace projektu a přizpůsobené požadavky:kontaktujte nása nechte náš tým, aby vám pomohl vybudovat spolehlivý rozvod středního napětí.
