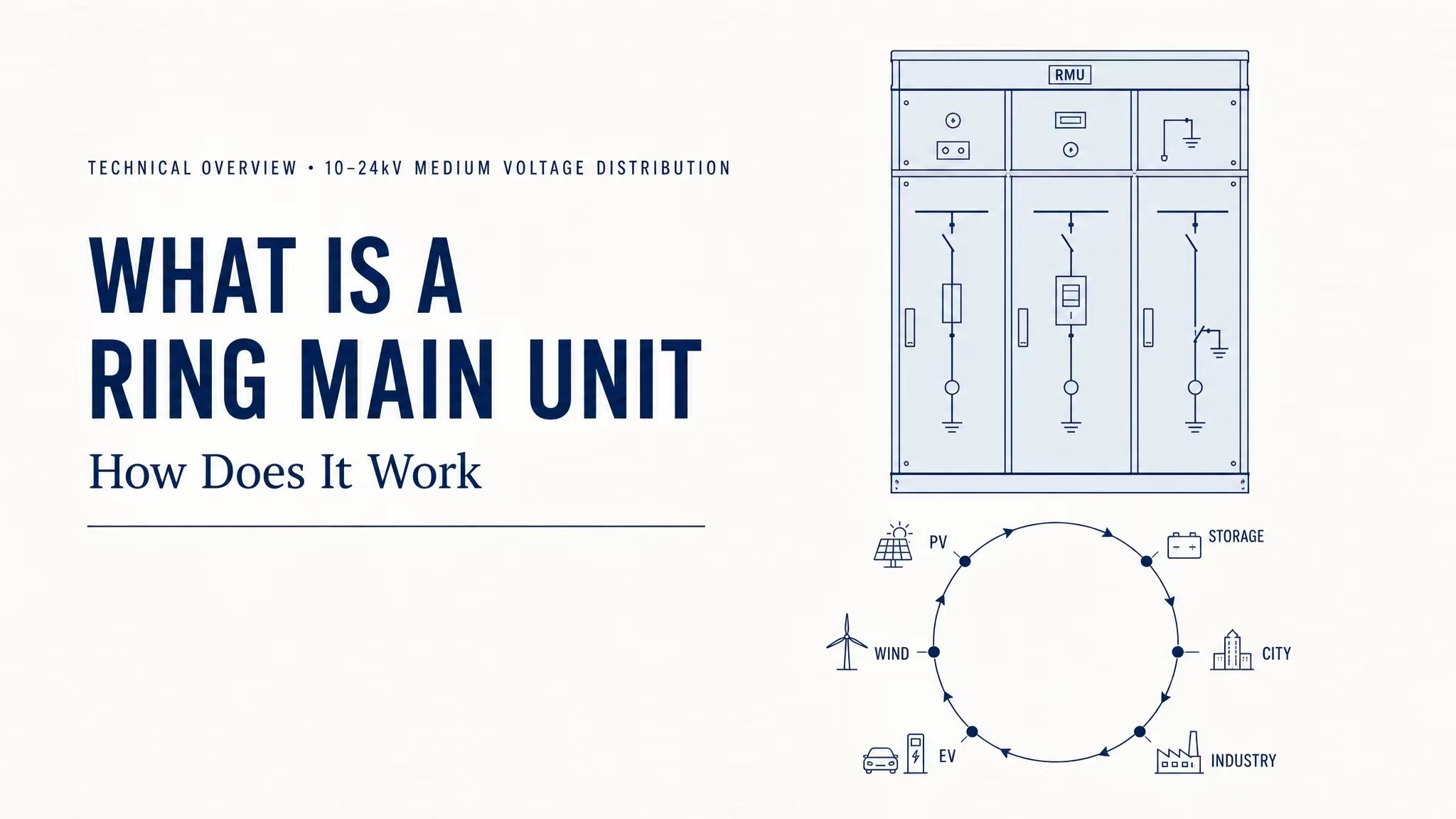

Co je to Ring-Main-Unit a jak to funguje

Při renovaci městských kabelovodů, podpoře distribuce energie pro novou energii a projektů dodávek energie pro obytné komunity a průmyslové parky,Vyzváněcí hlavní jednotky(RMU) slouží jako hlavní rozváděč v kruhových distribučních sítích středního napětí 10--24kV. Díky jejich kompaktní konstrukci skříně, spolehlivým sestavám zátěžových spínačů a flexibilnímu kruhovému napájecímu režimu se RMU staly běžným vybavením pro venkovní rozvody energie, přizpůsobení skříňových rozvoden a rozvody elektrické energie podzemním potrubím. Tento dokument poskytuje podrobný úvod zahrnující základní pracovní principy zařízení, pět hlavních výhod, použitelná místa, rutinní kontrolu a údržbu, stejně jako technický trend nových ekologických plynem izolovaných RMU v průmyslu, které vyhovují běžným vyhledávacím klíčovým slovům v elektrotechnickém sektoru.

I. Základní pracovní princip

Kruhové napájení odkazuje na vytvoření uzavřené kruhové napájecí smyčky připojením několika vysokonapěťových kabelů jeden na druhý. Jednotky RMU, vybavené vnitřními součástmi včetně zátěžových spínačů, uzemňovačů a pojistek, řídí připojení a odpojení kabelových vedení v rámci smyčky.

Pokud dojde ke zkratu nebo poškození kabelu na jedné části kruhové sítě, může RMU rychle odpojit vadný segment. Zvukové obvody mohou stále přenášet energii obousměrně, čímž se zabrání výpadkům napájení v celé oblasti a výrazně zlepší stabilitu napájení městských distribučních sítí --- to je jeho základní funkce, která jej odlišuje od běžných vysokonapěťových rozvaděčů.

II. Pět základních vlastností produktu

1. Kompaktní design skříně pro úsporu instalačního prostoru
Díky modulární integrované struktuře je jeho celkový objem mnohem menší než u běžných vysokonapěťových rozvaděčů. Lze jej instalovat přímo do silničních zelených pásů, kabelových studní a stísněných podzemních rozvodných místností, takže je ideální pro venkovní rozvody elektřiny ve městech s omezeným prostorem.

2. Více volitelných izolačních médií s vynikajícím bezpečnostním výkonem
Trh nabízí různé typy, včetně produktů s plynovou izolací SF6, ekologických plynem izolovaných, pevných a vzduchem izolovaných produktů se suchým vzduchem. Plně utěsněná konstrukce skříně je vodotěsná a prachotěsná se stupněm ochrany IP67, odolává erozi deštěm, pískem, vlhkostí a pobřežní solnou mlhou pro nepřetržitý venkovní provoz.

3. Kruhový napájecí zdroj s rychlou izolací poruch
Podporuje přepínání vyzvánění s duálním napájením. Jakmile dojde k poruše na jedné větvi, jednotka okamžitě uzamkne a izoluje poruchu, aniž by přerušila dodávku energie ostatním uživatelům, což je nezbytné pro modernizaci a renovaci elektrické sítě ve starých městských oblastech.

4. Jednoduchá konstrukce s dlouhodobým bezúdržbovým výkonem
Vnitřní součásti plynem izolovaných RMU jsou bez oxidace okolním vzduchem, což snižuje denní zátěž při kontrole. Mechanické spínače zátěže se vyznačují vysokou životností a vydrží časté spínání.

5. Podpora inteligentního upgradu prostřednictvím primární-sekundární integrace
Nové inteligentní jednotky RMU jsou vybaveny senzorovými terminály pro dálkové sledování teploty, tlaku plynu a poruchových signálů potrubí. Jsou kompatibilní s back-end systémy inteligentní sítě a umožňují bezobslužný provoz a automatické alarmy poruch, v souladu s trendem inteligentní transformace distribuce energie.

III. Hlavní aplikační scénáře

● Renovace podzemních kabelů ve starých městských čtvrtícha venkovní elektrické rozvodné kruhové sítě podél obecních komunikací

● Vysokonapěťové rozvodné jednotky pro rezidenční čtvrti, komerční komplexya podzemní garáže

● Příchozí a výstupní rozvodné skříněuvnitř skříňových rozvoden

● Rozvod elektrické energie 10kV připojený k sítipro fotovoltaické elektrárny a projekty distribuovaného skladování energie

● Podpůrné napájecí systémy pro průmyslové parky, průmyslové zóny, dolya dálniční infrastruktura

● Venkovní kruhové napájecí body v pobřežních ulicích, městech a venkovských oblastech;antikorozní skříně se přizpůsobí drsnému provoznímu prostředí

IV. Standardní metody denní údržby

1. Pravidelně kontrolujte vnější povrch skříněna promáčkliny, korozi nebo stárnutí/poškozené těsnicí lišty na dveřích skříněk; opravte odštípnutý lak, abyste zabránili rezivění a vniknutí vody.

2. Pravidelně kontrolujte tlak v plynové komořeplynem izolovaných modelů a okamžitě řešit nízkotlaké únikové alarmy.

3. Opakovaně testujte plynulé spínánízátěžových spínačů a uzemňovačů a odstraňte nahromaděný prach a nečistoty uvnitř skříně.

4. Zkontrolujte teplotu kabelových spojůk odstranění skrytých nebezpečí, jako jsou uvolněné a přehřáté kabelové svorky.

5. Provádějte pravidelné zkoušky izolačního napětía ověřit normální provoz inteligentních monitorovacích terminálů a poruchových indikátorů.

V. Trend rozvoje průmyslu

Ekologické jednotky RMU izolované suchým vzduchem, poháněné politikou Dual Carbon, získávají širokou popularitu. Nahrazují tradiční skleníkový plyn fluorid sírový čistým vzduchem jako izolačním médiem pro vynikající ekologické vlastnosti. Mezitím se primární a sekundární integrace, miniaturizace a inteligence staly hlavními průmyslovými směry a RMU nadále poskytují spolehlivou podporu pro výstavbu městských inteligentních distribučních sítí.
