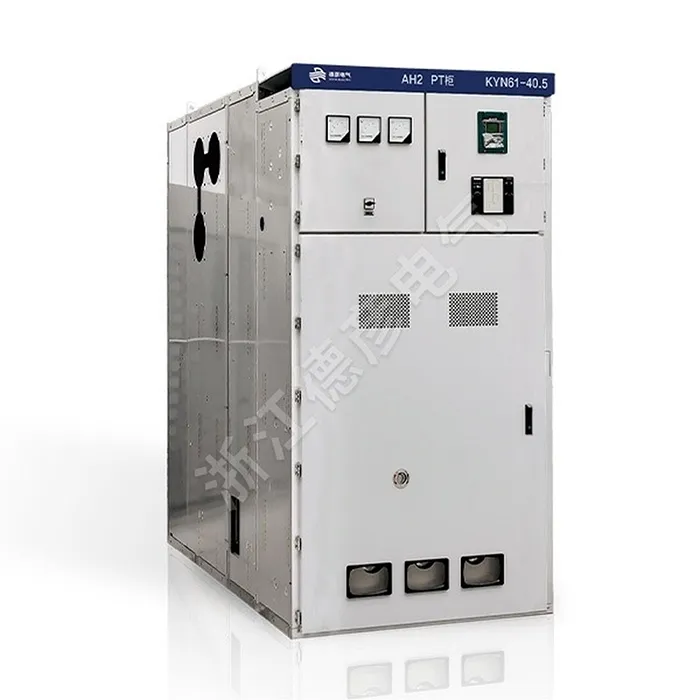

Výsuvný spínací přístroj s kovovým pláštěm AC

Deyan Electric je profesionální dodavatel průmyslových elektroinstalací s integrovaným výzkumem a vývojem, výrobou a servisem. Tento AC kovový výsuvný rozváděč zajišťuje maximální bezpečnost a spolehlivost pro rozvody středního napětí. Jeho modulární, výsuvná konstrukce umožňuje snadnou údržbu a testování jističů bez vypínání celého systému. Ideální pro náročné průmyslové a užitkové aplikace, poskytuje vynikající ochranu personálu a provozní kontinuitu.

Odeslat dotaz

Popis výrobku

AC Metal-Clad Výsuvný rozváděč (dále jen rozváděč) je třífázová vnitřní kompletní distribuční jednotka AC 50Hz, jmenovité napětí 40,5kV. Je určen pro příjem a distribuci elektrické energie v elektrárnách, rozvodnách a průmyslových a těžařských podnicích. Výsuvný spínací přístroj s kovovým pláštěm plní funkce, jako je řízení obvodu, ochrana a monitorování, a je také vhodný pro místa vyžadující častý provoz. Výsuvný rozváděč AC s kovovým pláštěm vyhovuje normám včetně GB/T11022-1999, GB3906-1991 a DL404-1997.

Parametr produktu ( specifikace )

Jméno	Jednotka	číselná hodnota
Jmenovité napětí	kV	40.5
Jmenovitý proud	A	1250 1600 2000
Jmenovitá frekvence	Hz	50
Jmenovitý krátkodobý výdržný proud	KA	20 25 31.5
Jmenovitý špičkový výdržný proud	KA	50 63 80
Jmenovité výkonové Frekvence Odolné napětí	KV	95/1 min
Jmenovité výdržné napětí bleskového impulsu	KV	185
Jmenovitá délka zkratu	S	4
Hodnocení ochrany		IP3X

Klíčové technické parametry vakuového vypínače

Jméno	Jednotka	číselná hodnota
Jmenovité napětí	KV	40.5
Jmenovitá frekvence	HZ	50
Jmenovité výkonové Frekvence Odolné napětí	KV	95/1 min
Jmenovité výdržné napětí bleskového impulsu	KV	185
Jmenovitý proud	A	1250 1600 2000
Jmenovitý krátkodobý výdržný proud	KA	20 25 31.5
Jmenovitý krátkodobý vypínací proud	KA	20 25 31.5
Jmenovitý špičkový výdržný proud	KA	50 63 80
Jmenovitá délka zkratu	paní	4
Otevírací doba	paní	30 ≤ t≤ 60
Zavírací doba	s	50 ≤ t≤ 100
Jmenovité cykly zkratového vypínacího proudu	Druhý	20
Mechanická životnost	Druhý	10000
Hodnocení ochrany		IP43

Vlastnosti a aplikace produktu

Plná obrněná ochrana

Výsuvné komponenty

Prostorový design

Vylepšené bezpečnostní blokování

Vysoká spolehlivost a flexibilita

Aplikační stránky

◇ Kompaktní sekundární rozvodny

◇ Malé průmyslové a důlní podniky

◇ Větrné elektrárny

◇ Hotely, nákupní centra, kancelářské budovy, obchodní centra atd.

◇ C- Jednotka spínače zatížení

◇ Jednotka pro připojení kabelu D-Direct

◇ De- Direct kabelová připojovací jednotka s uzemňovacím spínačem

◇ F- Kombinovaná jednotka odpínač-pojistka zatížení

◇ V- Jednotka vakuového vypínače

AC Metal-Clad Withdrawable Switchgear
