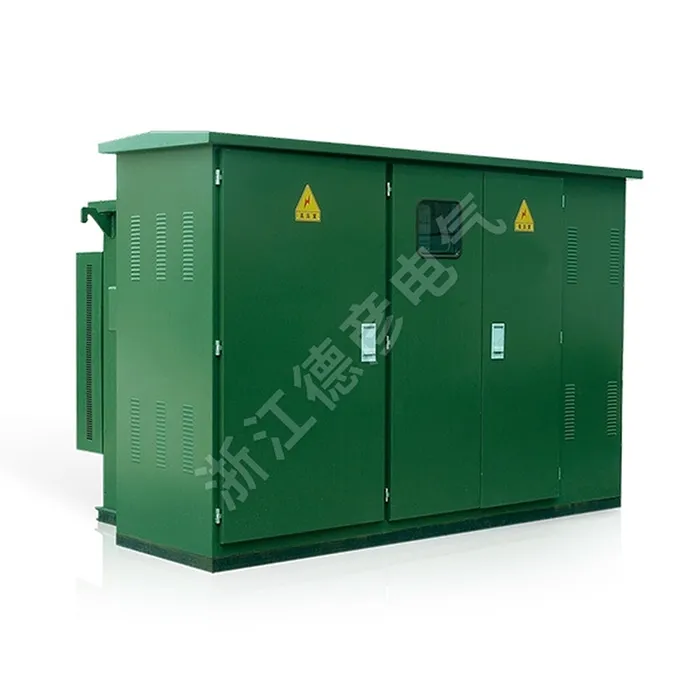

Prefabrikovaná skříňová rozvodna amerického stylu

Deyan Electric je profesionální dodavatel s bohatými výrobními zkušenostmi v oblasti průmyslových elektrických spotřebičů. Prefabrikovaná skříňová rozvodna amerického typu je kompaktní, plně integrované řešení pro distribuci elektrické energie 10kV-35kV. Je vybaven ocelovým krytem odolným proti neoprávněné manipulaci a povětrnostním vlivům s klasickým estetickým designem. Tato "plug-and-play" jednotka kombinuje vysokonapěťovou kruhovou hlavní jednotku, nízkoztrátový transformátor a nízkonapěťový rozvaděč do jediného robustního systému. Zajišťuje spolehlivý výkon, snadnou instalaci a je ideální pro veřejné prostory, obytné prostory a průmyslové aplikace.

Odeslat dotaz

Popis výrobku

Prefabrikovaná skříňová rozvodna amerického typu zahrnuje pokročilou mezinárodní technologii a přitom je přizpůsobena domácím podmínkám. Prefabrikovaná skříňová rozvodna amerického typu se vyznačuje kompaktním designem, snadnou instalací a údržbou, nízkou hlučností, nízkými ztrátami, ochranou proti krádeži, silnou přetížitelností a komplexním zabezpečením. Je vhodný pro nové obytné oblasti, zelené pásy, parky, nádraží, hotely, staveniště, letiště a podobně

Parametr produktu ( specifikace )

Sériové číslo	Jméno	Jednotka	Technické specifikace
1	Jmenovité napětí	kv	10/0,4 (vysoký tlak/nízký tlak)
2	Maximální provozní napětí	kv	12 (strana vysokého napětí)
3	Jmenovitá frekvence	Hz	50
4	Jmenovitá kapacita	KVA	50-1600
5	1minutové výdržné napětí napájecí frekvence	KV	35
6	Impulzní napětí blesku	KV	75
7	Způsob chlazení		Samochlazení ponořené do oleje
8	Vysokonapěťová záložní pojistka vypínací proud	kA	50
9	Vypínací proud vkládací pojistky	KA	2.5
10	Okolní teplota	℃	-35-+40
11	Povolené zvýšení teploty cívky	k	65
12	Regulace napětí naprázdno		±5 % nebo ±2 × 2,5 %
13	Úroveň hluku	dB	50
14	Hodnocení ochrany		IP43

Tabulka technických specifikací transformátoru

Obsahuje nové jádro transformátoru řady S9, které nabízí nízké ztráty, vynikající přetížitelnost a vysokou odolnost proti zkratu. Všechny spojovací prvky jsou ošetřeny opatřeními proti uvolnění, což eliminuje potřebu zvedání jádra. Alternativně jsou k dispozici také nadřazené transformátory řady S10 a S11.

Kapacita kVA	Napětí kV		Označení skupiny připojení	Proud naprázdno %			Proud naprázdno %			Impedance napětí %	S9	S10	S11
Kapacita kVA	Vysoký tlak	Nízký tlak	Označení skupiny připojení	S9	S10	S11	S9	S9	S11	Impedance napětí %	S9	S10	S11
50	10±5 % nebo ±2×2,5 %	0.4	Dyn11 nebo Yyn0	2.0	1.9	0.75	0.17	0.15	0.12		0.87	0.83	0.87
63				1.9	1.8	0.7	0.2	0.18	0.14		1.04	0.99	1.04
80				1.9	1.7	0.7	0.25	0.22	0.175		1.25	1.2	1.25
100				1.8	1.55	0.65	0.29	0.26	0.2		1.5	1.42	1.5
125				1.7	1.45	0.65	0.34	0.3	0.235	4.0	1.8	1.72	1.8
160				1.6	1.3	0.6	0.4	0.36	0.27		2.2	2.12	2.2
200				1.5	1.2	0.55	0.48	0.43	0.33		2.6	2.5	2.6
250				1.4	1.1	0.5	0.56	0.5	0.39		3.05	2.9	3.05
315				1.4	1.0	0.45	0.67	0.29	0.465		3.65	3.45	3.65
400				1.3	1.0	0.4	0.8	0.71	0.56		4.3	4.15	4.3
500				1.2	1.0	0.4	0.96	0.85	0.67		5.15	4.82	5.15
630				1.1	0.8	0.4	1.2	1.6	0.81		6.2	5.86	6.2
800				1.0	0.7	0.35	1.4	1.23	0.98		7.5	7.2	7.5
1000				1.0	0.6	0.3	1.7	1.5	1.15	4.5	10.3	9.8	10.3
250				0.9	0.6	0.27	1.95	1.72	1.36		12.0	12.2	12.0

Vlastnosti a aplikace produktu

Integrovaný a kompaktní design

Jádro transformátoru ponořené v oleji

Vysoká bezpečnost a odolnost proti neoprávněné manipulaci

Předběžně testováno na spolehlivost

Flexibilní instalace a uzemnění

Aplikační stránky

◇ Kompaktní sekundární rozvodny

◇ Malé průmyslové a důlní podniky

◇ Větrné elektrárny

◇ Hotely, nákupní centra, kancelářské budovy, obchodní centra atd.

◇ C- Jednotka spínače zatížení

◇ Jednotka pro připojení kabelu D-Direct

◇ De- Direct kabelová připojovací jednotka s uzemňovacím spínačem

◇ F- Kombinovaná jednotka odpínač-pojistka zatížení

◇ V- Jednotka vakuového vypínače
