Jaká je funkce kruhové hlavní jednotky?

V moderním městském a průmyslovém prostředí slouží bezpečnost a stabilita napájení jako základní základ pro zajištění každodenních výrobních a životních činností. Distribuční systém kruhové sítě – spolu se svou hlavní součástí, jednotkou Ring Main Unit (RMU) – se ukázal jako životně důležitý prvek infrastruktury efektivního napájení a stal se preferovaným řešením pro širokou škáludistribuce energie s malou až střední kapacitouscénáře.

Základní koncept kruhové sítě

„Kruhová síť“ – známá také jako distribuční síť kruhového typu – je specializovaná topologie elektrické sítě. Jeho definující charakteristikou je, že hlavní napájecí vedení tvoří uzavřenou smyčku; do tohoto kruhového hlavního vedení se napájí zdroj energie a k distribuci elektrické energie do různých distribučních větví se používají vysokonapěťové spínače. Každá distribuční větev je tak schopna odebírat energii z hlavního vedení na své levé straně i z hlavního vedení na své pravé straně, čímž umožňuje automatické spínání v případě poruchy. Přestože celkové napájení pochází z jednoho zdroje, každá jednotlivá větev má úroveň spolehlivosti srovnatelnou s dvouzdrojovým napájením, což výrazně zvyšuje celkovou stabilitu energetického distribučního systému.

Filozofie designu za kruhovými hlavními jednotkami

Jako kritický uzel v kruhové síti je kruhová hlavní jednotka (RMU) navržena tak, že pro každou distribuční větev je instalována vyhrazená skříň rozvaděče, přičemž přípojnice umístěné ve skříni současně slouží jako nedílná součást hlavního kruhového okruhu. To znamená, že celý okruh hlavního prstence je konstruován propojením přípojnic četných vývodových skříní. Každá vývodová skříň hraje v kruhové síti klíčovou roli a plní dvojí funkci distribuce energie a ochrany systému.

Řada DY-HW jednotek Ring Main od Deyan Electric plně ztělesňuje tuto filozofii designu. Jeho kompaktní, modulární design nabízí nejen flexibilitu pro přizpůsobení se různým požadavkům na distribuci energie v různých budovách a průmyslových zařízeních, ale také podporuje kombinovanou konfiguraci zátěžových spínačů a vysokonapěťových pojistek, což umožňuje rychlou a spolehlivou izolaci poruch.

Spínače zátěže a spolehlivost

Vzhledem k tomu, že požadavky na jmenovitý proud jednotek Ring Main Unit jsou typicky relativně nízké, jejich vysokonapěťové spínací mechanismy využívají převážně zátěžové spínače – zařízení vyznačující se jednoduchou konstrukcí – které jsou spárovány s vysokonapěťovými pojistkami pro přerušení zkratových proudů. Tato konstrukce důmyslně slouží jako alternativa ke složitějším jističům, účinně chrání systém před poškozením zkratem a zároveň plně vyhovuje nárokům běžných provozních postupů. Tato specifická konfigurace je však nejvhodnější pro požadavky na kapacitu spadající do určitého definovaného rozsahu, takže je zvláště ideální pro uživatele s malou až střední kapacitou.

Aplikace a vývoj blokových rozvoden

Jak technologie Ring Main Unit stále dospívá, rozsah jejích praktických aplikací se neustále rozšiřuje. Dnes se termín „Ring Main Unit“ (RMU) již striktně neomezuje na topologie kruhové sítě; spíše se vyvinul v obecné označení pro vysokonapěťové spínací zařízení, které využívá zátěžový spínač jako své primární spínací zařízení. Je široce používán v nových průmyslových podnicích, veřejných institucích a distribučních systémech budov s malou až střední kapacitou – zejména ve scénářích, kde kapacita distribučního transformátoru obvykle nepřesahuje 1250 kVA, kde je prvořadá vysoká spolehlivost napájení a kde dochází k přepínání jen zřídka.

Růst městské architektury také vytvořil významné příležitosti pro uplatnění RMU. S rozšiřováním výškových budov a komplexů se smíšeným využitím jsou rozvodny elektrické energie často umístěny v nižších úrovních těchto staveb. V důsledku toho musí zařízení nejen vyhovovat požárně bezpečnostním předpisům – konkrétně požadavku na „bezolejový“ provoz – ale také upřednostňovat „kompaktnost“, aby bylo zajištěno efektivní využití prostoru. Díky své jednoduché konstrukci, spolehlivému provozu, minimálním nárokům na údržbu a nízkým provozním nákladům vykazují RMU výrazné výhody ve srovnání s tradičními vypínačovými rozváděči.

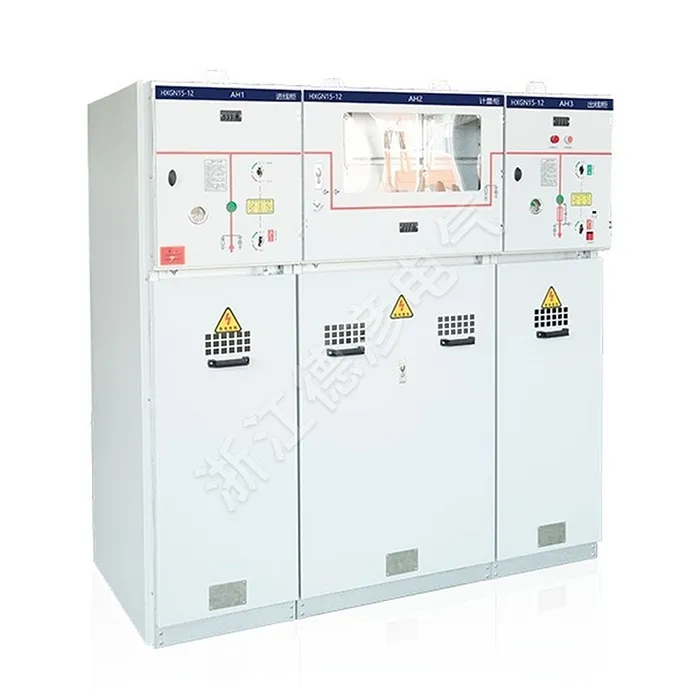

DeYan ElectricRMU řady DY-HW se vyznačuje nejen kompaktním designem, ale lze je také bez problémů integrovat s komponenty, jako jsou vakuové vypínače, transformátory suchého typu a transformátory suchého typu pro nástroje, a vytvořit tak komplexní řešení distribuce energie pro budovy. Zavedení pokročilých technologií přepínání zátěže dále popohnalo technický vývoj RMU a zvýšilo jejich výkon na výjimečnou úroveň. Tento pokrok vedl k vývoji standardizované produktové řady, vhodné pro široké použití v různých prostředích – včetně továren, kancelářských budov a rezidenčních komunit.

Technologický vývoj a budoucnost

RMU, poháněné pokroky v inteligentních a digitalizovaných technologiích distribuce energie, se vyvíjejí směrem k vyššímu výkonu a větší provozní flexibilitě. Funkce jako vzdálené monitorování, sběr dat a inteligentní ochrana se postupně stávají standardními konfiguracemi, které uživatelům nabízejí zvýšenou spolehlivost napájecího zdroje a nižší náklady na provoz a údržbu. Společnost DeYan Electric se zavázala umístit RMU řady DY-HW jako hlavní součást inteligentních systémů distribuce energie, která zajistí stabilní, spolehlivý a škálovatelný zdroj napájení, který slouží jako robustní základ pro moderní budovy a průmyslové podniky.

Závěr

Díky své jedinečné filozofii designu, spolehlivým provozním mechanismům a vysoké přizpůsobivosti se jednotky Ring Main Unit ukázaly jako spolehliví strážci moderních systémů distribuce elektrické energie s malou až střední kapacitou. Výběr produktů, které nabízejí výjimečný výkon, kompaktní rozměry a snadnou údržbu, nejen zajišťuje každodenní spotřebu energie, ale také poskytuje stabilní elektrický základ pro městský a průmyslový rozvoj. Díky své vyspělé technologii, flexibilním konfiguracím a spolehlivému výkonu poskytuje řada DY-HW RMU společnosti DeYan Electric profesionální řešení distribuce energie šitá na míru specifickým potřebám široké škály budov a podniků.
