Vysouvací rozvaděč Obrys vytažením

Deyan Electric je profesionální dodavatel s bohatými výrobními zkušenostmi v oblasti průmyslových elektrických spotřebičů. Výsuvná spínací skříň Outline by extract má modulární výsuvnou konstrukci se jmenovitým provozním napětím až 660V. Jeho dělená struktura zajišťuje bezpečný provoz, zatímco standardizované funkční jednotky poskytují flexibilní konfiguraci pro aplikace distribuce energie a řízení motoru.

Odeslat dotaz

Popis výrobku

Vyjímatelná rozvodná skříň Outline extrakcí je široce používána v elektrárnách, hutních válcovnách, petrochemických provozech, lehkém průmyslu a textilních továrnách, přístavech a docích, hotelech a penzionech atd., jako rozvodný systém pro AC třífázové čtyřvodičové nebo pětivodičové systémy s napětím 380V nebo 660V, jmenovitý proud pro napájení 50A, centrální napájení 50 A Hz motory.

Vyjímatelná rozvodná skříň Outline extrakcí prošla komplexními typovými testy a získala certifikaci CCC. Jedná se o vysoce kvalitní smontovaný nízkonapěťový rozvaděč, který splňuje následující normy:

Národní norma GB7251.1-2005 "Skříně nízkonapěťových rozváděčů" a mezinárodní norma IEC60439.1-1992 "Nízkonapěťová spínací a řídicí zařízení".

Parametr produktu ( specifikace )

Kategorie	Specifikace
Základní parametry
Jmenovité provozní napětí	400V / 660V
Jmenovité izolační napětí	690V
Jmenovitá frekvence	50 Hz
Elektrické charakteristiky
Jmenovitý proud hlavní přípojnice	≤5000A
Špičkový výdržný proud	176 kA (minimálně 0,1 s)
Krátkodobý výdržný proud	100 kA (minimálně 1 s)
Stupeň ochrany
Příloha	IP30 (standardní)
Vnitřní přihrádky	IP40 (pro funkční jednotky)
Mechanické vlastnosti
Mechanický život	Výsuvný mechanismus: ≥1 000 operací
	Jistič: ≥10 000 operací
Soulad se standardy	IEC 61439-1/2, GB 7251.1
Podmínky prostředí
Okolní teplota	-5°C až +40°C
Relativní vlhkost	≤95 % (nekondenzující)
Nadmořská výška	≤ 2000 m
Hlavní komponenty
Jističe	Kompatibilní se standardními jističi lisované skříně
Ochranná zařízení	Podporuje různá digitální relé a monitorovací zařízení
Speciální funkce
Blokovací systém	Mechanické a elektrické blokování pro bezpečný provoz
Sdělení	Volitelné komunikační rozhraní (Modbus, Profibus)

Vlastnosti a aplikace produktu

Pokročilý modulární výsuvný design

Komplexní bezpečnostní ochranný systém

Vysoce výkonné elektrické parametry

Robustní strukturální integrita

Možnost flexibilní konfigurace

Aplikační stránky

◇ Kompaktní sekundární rozvodny

◇ Malé průmyslové a důlní podniky

◇ Větrné elektrárny

◇ Hotely, nákupní centra, kancelářské budovy, obchodní centra atd.

◇ C- Jednotka spínače zatížení

◇ Jednotka pro připojení kabelu D-Direct

◇ De- Direct kabelová připojovací jednotka s uzemňovacím spínačem

◇ F- Kombinovaná jednotka odpínač-pojistka zatížení

◇ V- Jednotka vakuového vypínače

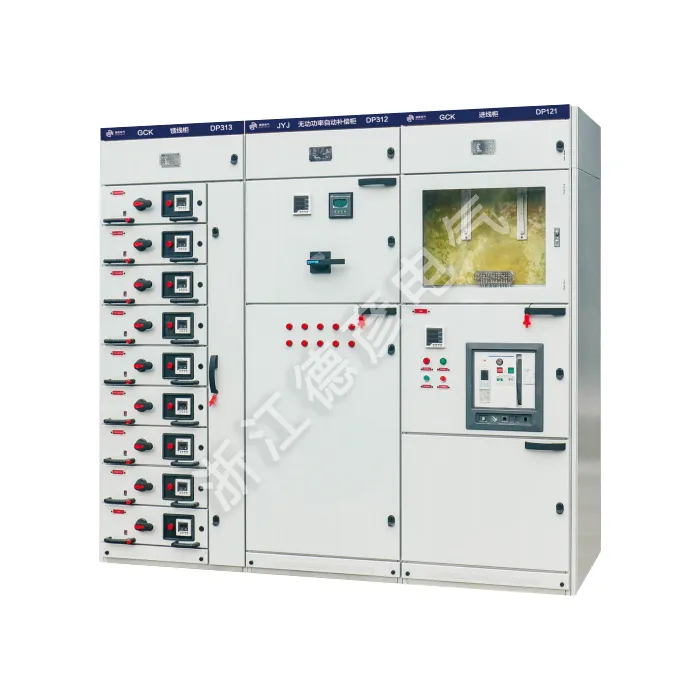

Extractable Switch Cabinet Outline By Extraction
