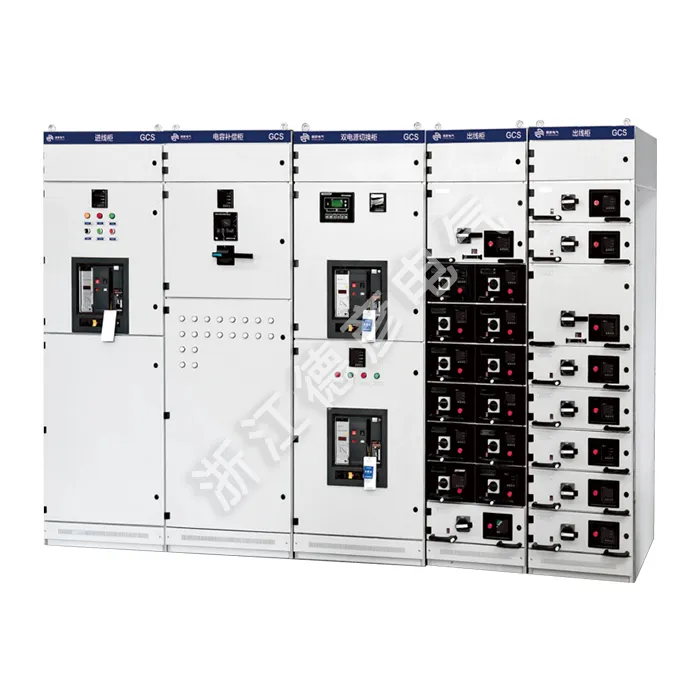

Nízkonapěťová výsuvná skříň rozvaděče

Deyan Electric je profesionální dodavatel s bohatými výrobními zkušenostmi v oblasti průmyslových elektrických spotřebičů. Nízkonapěťová výsuvná rozváděčová skříň je modulární sestava pro rozvod energie a řízení motoru. Jeho výsuvné jednotky zajišťují snadnou údržbu a zvýšenou bezpečnost s pokročilými zámky a oddělenými oddíly. Ideální pro průmyslové a komerční aplikace do 690V.

Odeslat dotaz

Popis výrobku

Nízkonapěťový výsuvný rozvaděč je vhodný pro rozvody elektřiny v elektrárnách, ropném, chemickém, metalurgickém, textilním a výškovém stavebnictví. Používá se v místech s vysokými požadavky na automatizaci a rozhraní s počítači, jako jsou velké elektrárny a petrochemické systémy. Jako třífázový střídavý kmitočet 50(60)Hz, jmenovité pracovní napětí 400V nebo 660V a jmenovitý proud 5000A nebo nižší napájecí a napájecí systémy pro výrobu a napájení se používá pro distribuci energie, centralizované řízení motorů a kompenzaci jalového výkonu. Konstrukce nízkonapěťové výsuvné rozváděčové skříně odpovídá následujícím normám: IEC439-1 "Nízkonapěťový uzavřený rozváděč a ovládací zařízení" a GB7251 "Nízkonapěťový uzavřený rozváděč".

Parametr produktu ( specifikace )

sériové číslo	Jméno		Parametry
1	Jmenovité napětí hlavního obvodu (V)		AC 400/660
2	Jmenovité napětí pomocného obvodu		AC 220, 380 (400), DC 110, 220
3	Jmenovitá frekvence (Hz)		50 (60)
4	Jmenovité izolační napětí (V)		660
5	Jmenovitý proud (A)	Horizontální přípojnice	≤5000
	Jmenovitý proud (A)	Vertikální přípojnice (MCC)	1000
6	Jmenovitý krátkodobý výdržný proud přípojnice (kA/1s)		50, 80
7	Jmenovitá špičková proudová zatížitelnost přípojnice (kA/0,1s)		105, 176
8	Napájecí frekvence Testovací napětí (V/1 min)	Hlavní okruh	2500
		Pomocný okruh	2000
9	Přípojnice	Třífázový čtyřvodičový systém	A.B.C.PEN
		Třífázový pětivodičový systém	A.B.C.PE.N
10	Hodnocení ochrany		IP30, IP40

Vlastnosti a aplikace produktu

Vysoce standardizovaná a komplexní schémata hlavních obvodů

Vysokokapacitní design a široká použitelnost

Integrovaná kompenzace a kompletní nabídka řešení

Extrémně flexibilní a vyčerpávající schémata pomocného ovládání

Modulární konstrukce zásuvek a bezpečné ovládání napájení

Aplikační stránky

◇ Kompaktní sekundární rozvodny

◇ Malé průmyslové a důlní podniky

◇ Větrné elektrárny

◇ Hotely, nákupní centra, kancelářské budovy, obchodní centra atd.

◇ C- Jednotka spínače zatížení

◇ Jednotka pro připojení kabelu D-Direct

◇ De- Direct kabelová připojovací jednotka s uzemňovacím spínačem

◇ F- Kombinovaná jednotka odpínač-pojistka zatížení

◇ V- Jednotka vakuového vypínače
