Vysoce výkonný invertor

Deyan Electric je profesionální dodavatel s bohatými výrobními zkušenostmi v oblasti průmyslových elektrických spotřebičů. Jeho vysoce výkonný invertor LNC860S má pokročilé vektorové řízení a vícenásobné ochrany. Díky dobré kvalitě, příznivé ceně a širokému uplatnění je ideální pro hromadný nákup. Podporuje různé funkce a zajišťuje stabilní výkon pro váš nákup.

Odeslat dotaz

Popis výrobku

Vysoce výkonné invertory řady LNC860S se vyznačují výkonným proudovým vektorovým řízením, které umožňují vyšší funkce a podporují více sběrnic. S hojnějšími metodami superpozice a přepínání frekvenčního zdroje, pokročilými PID algoritmy, 16-krokovou rychlostí a automatickým programovým provozem, stejně jako frekvenčně - swing control a funkcemi sledování rychlosti, a zároveň zlepšují spolehlivost produktu a přizpůsobivost vůči životnímu prostředí, také posilují zákaznickou přívětivost a průmyslově specifický design. Funkce jsou optimalizovanější, aplikace flexibilnější a výkon stabilnější. Mohou být široce používány v průmyslových odvětvích, jako jsou CNC obráběcí centra, zvedací zařízení, tiskařská a balicí zařízení, textilní zařízení, barvicí a tiskařská zařízení, kovové výrobky, petrochemie a scénáře špičkových aplikací. Tento vysoce výkonný invertor je standardně vybaven komunikační funkcí 485 a modely s výkonem 22 kW a nižším jsou standardně vybaveny brzdnou jednotkou. Rozsah výkonu: 0,75KW~5,5KW - 220V, 0,75KW ~ 750KW - 380V.

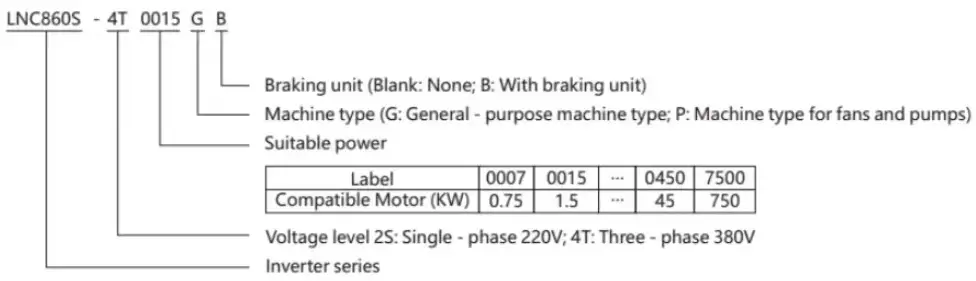

Význam modelu

LNC860S High-Performance Inverter

Pokyny na štítku

MODEL:	LNC860S-4T0040GB/4T0055PB
MOC:	4KW 9A/5,5KW 13A
VSTUP:	3PH AC380V 50HZ/60HZ
VÝSTUP:	3PH AC0V-380V 0HZ-500HZ
S.N:	Čárový kód

Vlastnosti produktu

▲ Spolehlivost

Více ochranných funkcí: přepětí, nadproud, přetížení, přehřátí atd.

Úrovně ochrany při vypnutí pro přepětí a nadproud jsou konfigurovatelné.

Dvoustupňové frekvenční přeskakování se může účinně vyhnout bodům mechanické rezonance.

▲Vysoký výkon

Automatické zvýšení točivého momentu: Startovací moment až 150 % při 0,5 Hz.

Automatická kompenzace skluzu: Zajišťuje přesnější otáčky motoru.

Průjezd při momentálním výpadku napájení: Udržuje krátkodobý provoz při krátkodobých výpadcích proudu.

Nízká hlučnost: Umožňuje hladší chod motoru.

Přetížitelnost: Může pracovat po dobu 60 sekund při 150% jmenovitého točivého momentu.

▲Multifunkčnost

Regulace frekvence pomocí hlavního/pomocného ovládání frekvence nahoru/dolů.

Regulace frekvence pomocí pulzního vstupu.

Maximální pulzní výstup až 100 kHz.

Umí zobrazit parametry (napětí, proud, nastavená frekvence, výstupní frekvence, rychlost atd.) dle uživatelského nastavení.

Vybaveno funkcí frekvenčního výkyvu, pevné délky a počítání.

Vestavěné PLC podporující 16rychlostní provoz.

Podporuje více způsobů regulace frekvence: digitální nastavení, analogové nastavení, nastavení PID, vícerychlostní nastavení, jednoduché nastavení PLC, nastavení impulsů a nastavení komunikace RS485.

Vestavěné komunikační rozhraní RS485 s podporou protokolu Modbus.

▲Vstup a výstup

Vstupní funkce

Dvouvodičový/třívodičový režim ovládání, externí poruchový vstup, ovládání nahoru/dolů, automatické řízení provozu programu, počítání, pulzní vstup atd.

Výstupní funkce

Indikace příchodu počítání, indikace příchodu frekvence, indikace překročení krouticího momentu, předalarm přetížení atd.

▲Ostatní

Modely s výkonem od 0,75 kW do 22 kW mohou být vybaveny vestavěnou brzdnou jednotkou.

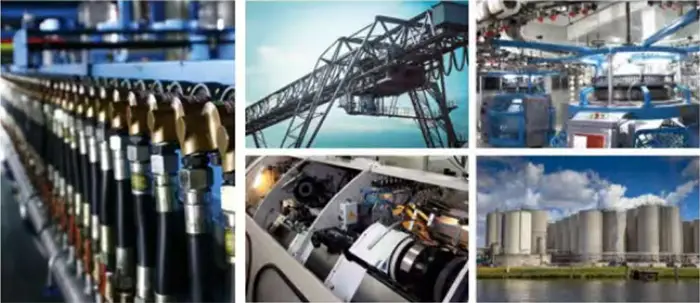

Průmyslová aplikace

Průmyslová odvětví, jako jsou CNC obráběcí centra, zvedací zařízení, tiskařská a balicí zařízení, textilní zařízení, barvicí a tiskařská zařízení, kovové výrobky, petrochemie a špičkové aplikační scénáře.

LNC860S High-Performance Inverter

Technické specifikace

Položka		Specifikace
Řídicí charakteristika	Výstupní frekvence	0-500 Hz
	Nosná frekvence	0,8 kHz~12 kHz. Frekvenci kazu lze automaticky upravit podle charakteristiky zatížení
	Rozlišení výstupní frekvence	Digitální nastavení: 0,01 Hz Analogové nastavení: Maximální frekvence × 0,025 %
	Režim ovládání	Vektorové řízení s otevřenou smyčkou (SVC) Řízení V/F Uzavřené vektorové řízení (FVC)
	Charakteristika točivého momentu	S kompenzací točivého momentu a kompenzací skluzu může počáteční točivý moment dosáhnout 150% při 0,25 Hz (SVC
	Přesnost regulace točivého momentu	SVC. Nad 5Hz±5%FVC:±3%
	Ochrana před přepětím a nadproudem	Automaticky omezuje napětí a proud během používání, aby se zabránilo častému vypínání přepětí a nadproudu
	Rozsah regulace rychlosti	1:200 (SVC) 1:1000 (FVC)
	Přesnost stabilizace rychlosti	±0,5 % (SVC) ± 0,02 % (FVC)
	Přetížitelnost	150 % jmenovitého výstupního proudu po dobu jedné minuty
	V/F křivka	Čtyři režimy: lineární; vícebodový; úplná separace U/f; neúplná separace U/f
	Křivka zrychlení a zpomalení	Režimy zrychlení a zpomalení s lineární nebo S-křivkou; čtyři časy zrychlení a zpomalení; časový rozsah zrychlení a zpomalení 0,1 ~ 6500,0 s
	DC brzdění	Stejnosměrná brzdná frekvence:0,00Hz～maximální frekvence.Brzdná doba:0,0s~36,0s, hodnota brzdného akčního proudu:0,0%~100,0%
	Ovládání jogem	Frekvenční rozsah krokování: 0,00 Hz~maximální frekvence; doba zrychlení a zpomalení krokování 0,1s~6500,05
	Jednoduché PLC, vícestupňová rychlost	Prostřednictvím vestavěných ovládacích terminálů PLCor lze dosáhnout až 16-stupňového provozu
	Vestavěný PID	Může snadno realizovat řídicí systém s uzavřenou smyčkou řízení procesu
	Automatická regulace napětí (AVR)	Když se změní síťové napětí, může automaticky udržovat konstantní výstupní napětí
	Funkce rychlého omezení proudu	V maximální míře minimalizujte nadproudové poruchy a chraňte normální provoz frekvenčního měniče
Provozní vlastnosti	Provozní příkazový kanál	Tři kanály: dané ovládacím panelem, dané ovládacími terminály, dané sériovým komunikačním portem. Lze jej přepínat různými způsoby
	Zdroj frekvence	Deset frekvenčních zdrojů: dáno knoflíkem panelu, dáno ovládacím panelem, dáno analogovým napětím, dáno analogovým proudem daným komunikací RS485, vícerychlostní, PID, jednoduché PLC, které lze přepínat různými způsoby
	Pomocný frekvenční zdroj	Deset pomocných frekvenčních zdrojů. Může flexibilně dosáhnout jemného doladění pomocné frekvence a frekvenční syntézy
	nput terminály	Pět digitálních vstupních svorek, z nichž jednu lze použít jako vysokorychlostní pulzní vstup. Dva analogové vstupní kanály, Al1:vstupní rozsah0-+10V,Al2:vstupní rozsah0~+10V/0-20mA
	Výstupní svorky	Jeden vysokorychlostní pulsní výstupní terminál, schopný vydávat pravoúhlý signál od OkHz ~ 50 kHz, který může realizovat výstup fyzikálních veličin, jako je nastavená frekvence a výstupní frekvence Lze vybrat jako typ s otevřeným odtokem Jeden digitální výstupní terminál Jeden reléový výstupní terminál Dva analogové výstupní terminály: 0V~10V/0-20mA, které mohou indikovat výstup výstupních frekvenčních signálů proud/napětí/frekvence
Ovládání displeje a klávesnice	LED displej	Je vybaven 8 funkčními tlačítky, 5místnou 7segmentovou LED a 5 stavovými LED indikátory Může provádět rotaci vpřed, vzad, reset, stop.jog, stejně jako nastavení parametrů a zobrazení
Ochranné vlastnosti	Ochranná funkce	Detekce zkratu motoru při ochraně před ztrátou fáze na vstupu a výstupu, nadproudová ochrana, přepěťová ochrana, podpěťová ochrana, ochrana proti přehřátí, ochrana proti přetížení, ochrana proti zkratu atd.
Další vlastnosti	Volitelná karta	IO rozšiřující karta, komunikační karta (izolovaný typ), PG karta
Další vlastnosti	Podpora více kodérů	Podporuje diferenciál, open-drain, UVW, resolver
Životní prostředí	Místo aplikace	Uvnitř, ne přímo vystavené slunečnímu záření, bez prachových korozivních plynů, hořlavých plynů, olejové mlhy, vodní páry, kapající vody nebo soli atd.
	Nadmořská výška	Méně než 1000 m
	Okolní vlhkost	-10℃~+40℃ (Když je okolní teplota mezi 40℃~50℃, je vyžadován provoz snížení
	Vlhkost	Méně než 95% RH, bez kondenzace vodních kapek
	Vibrace	Méně než 5,9 m/s² (0,6 g)
	Skladovací teplota	-20℃~+60℃

LNC860S High-Performance Inverter
