Spínací zařízení kruhové hlavní jednotky

Deyan Electric je profesionální dodavatel průmyslových elektroinstalací s integrovaným výzkumem a vývojem, výrobou a servisem. Rozváděč kruhové hlavní jednotky je kompaktní, utěsněná sekundární distribuční jednotka pro sítě vysokého napětí. Zajišťuje spolehlivé napájení tím, že umožňuje účinné spínání zátěže a izolování poruch v „kruhové“ konfiguraci, čímž se minimalizují výpadky. Mezi jeho klíčové vlastnosti patří modulární design, SF6 nebo vakuová izolace a zvýšená bezpečnost pro městské a průmyslové aplikace.

Odeslat dotaz

Popis výrobku

Úvod do rozváděče hlavní jednotky Ring nabízí 10 standardních konfiguračních možností, které splňují aplikační požadavky většiny distribučních sítí 36–40,5 kV. Jako kompaktní rozváděč umožňuje XGN-40.5 prakticky jakoukoli kombinaci vybraných funkčních jednotek.

Rozváděč kruhové hlavní jednotky obsahuje rozhraní a uživatelská rozhraní a poskytuje kompletní řešení přepínání pro sekundární distribuční sítě 36–40,5 kV.

Jeho plynová komora z nerezové oceli je naplněna plynem SF6 a zcela utěsňuje všechny živé části a spínače od vnějšího prostředí. Tento plně utěsněný systém chrání vnitřní spínače a všechny živé části před vnějšími změnami prostředí a zajišťuje vysokou spolehlivost, bezpečnost personálu a prakticky bezúdržbový provoz.

Parametr produktu ( specifikace )

● Hlavní technické parametry vakuového rozvaděče

Jméno	Jednotka	číselná hodnota
Jmenovité napětí	kV	40.5
Jmenovitý proud	A	1250 1600 2000
Jmenovitá frekvence	Hz	50
Jmenovitý krátkodobý výdržný proud	KA	20 25 31.5
Jmenovitý špičkový výdržný proud	KA	50 63 80
Jmenovité výkonové Frekvence Odolné napětí	KV	95/1 min
Jmenovité výdržné napětí bleskového impulsu	KV	185
Jmenovitá délka zkratu	S	4
Hodnocení ochrany		IP3X

● Klíčové technické parametry vakuového vypínače

Jméno	Jednotka	číselná hodnota
Jmenovité napětí	KV	40.5
Jmenovitá frekvence	HZ	50
Jmenovité výkonové Frekvence Odolné napětí	KV	95/1 min
Jmenovité výdržné napětí bleskového impulsu	KV	185
Jmenovitý proud	A	1250 1600 2000
Jmenovitý krátkodobý výdržný proud	KA	20 25 31.5
Jmenovitý krátkodobý vypínací proud	KA	20 25 31.5
Jmenovitý špičkový výdržný proud	KA	50 63 80
Jmenovitá délka zkratu	paní	4
Otevírací doba	paní	30 ≤ t≤ 60
Zavírací doba	s	50 ≤ t≤ 100
Jmenovité cykly zkratového vypínacího proudu	Druhý	20
Mechanická životnost	Druhý	10000
Hodnocení ochrany		IP43

Vlastnosti a aplikace produktu

Maximální bezpečnost a ochrana personálu

Bezkonkurenční spolehlivost a odolnost vůči životnímu prostředí

Kompaktní a prostorově úsporný design

Provozní flexibilita a zajištění budoucnosti

Aplikační stránky

◇ Kompaktní sekundární rozvodny

◇ Malé průmyslové a důlní podniky

◇ Větrné elektrárny

◇ Hotely, nákupní centra, kancelářské budovy, obchodní centra atd.

◇ C- Jednotka spínače zatížení

◇ D- Jednotka přímého připojení kabelu

◇ De- Direct kabelová připojovací jednotka s uzemňovacím spínačem

◇ F- Kombinovaná jednotka odpínač-pojistka zatížení

◇ V- Jednotka vakuového vypínače

Výrobní detaily

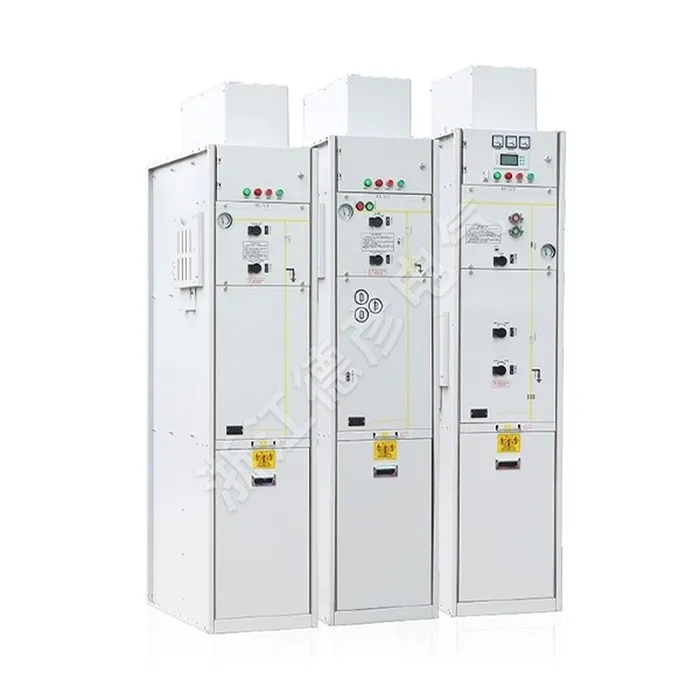

Ring Main Unit Switchgear
