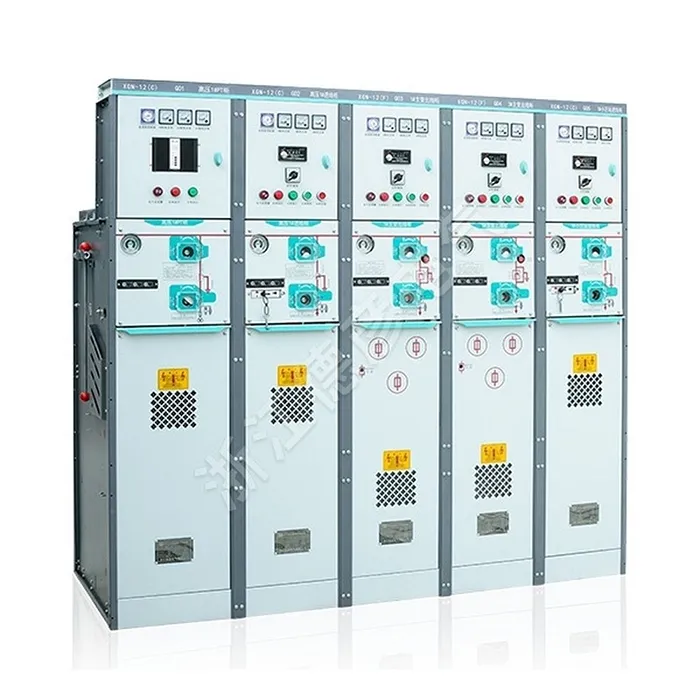

Kovová plynem izolovaná kruhová hlavní jednotka

Deyan Electric je profesionální dodavatel průmyslových elektroinstalací s integrovaným výzkumem a vývojem, výrobou a servisem. Kovová plynem izolovaná kruhová rozvodna je kompaktní, pevný typ, kovově uzavřený rozváděč využívající plyn SF6 pro vynikající izolaci a zhášení oblouku. Mentálně uzavřená plynem izolovaná kruhová rozvodna je navržena pro spolehlivou distribuci energie v sekundárních sítích 10-12kV. Jeho utěsněný, bezúdržbový design zajišťuje bezpečnost a stabilitu, díky čemuž je ideální pro městské sítě, průmyslové areály a další prostorově nenáročné aplikace vyžadující vysoký výkon a odolnost vůči okolnímu prostředí.

Odeslat dotaz

Popis výrobku

Kovová plynem izolovaná kruhová rozvodna je plynem SF6 izolovaný, kovově uzavřený rozváděč se společnou přípojnicí. Plynem izolovaná kruhová rozvodna v uzavřeném prostoru může být konfigurována s moduly včetně jednotek spínačů zátěže, kombinačních jednotek zátěžových spínačů a pojistek, jednotek vakuových vypínačů a napájecích jednotek přípojnic. Díky použití řady pokročilých technologií a materiálů poskytuje vynikající elektrický a mechanický výkon s minimálním dopadem na životní prostředí a klima. Kompaktní velikost. Plynem izolovaná kruhová hlavní jednotka v mentálním krytu nabízí snadnou instalaci, pohodlnou obsluhu, bezúdržbový provoz a flexibilní možnosti konfigurace. Jeho jasný a intuitivní design zajišťuje jednoduché a přímočaré ovládání. Díky vysoké kapacitě kabeláže podavače lze použít různé kabelové systémy.

Parametr produktu ( specifikace )

Projekt		Modul C	Modul F	Modul V		Modul CB
		Spínač zátěže	Kombinovaná elektrická zařízení	Vakuový spínač	Spínač izolace/uzemnění	Vakuový jistič	Spínač izolace/uzemnění
Jmenovité napětí	KV	12	12	12	12	12	12
Jmenovitá frekvence	Hz	50	50	50	50	50	50
Odolné napětí výkonové frekvence (fáze-fáze/fáze-země)	kV	42/48	42/48	42/48	42/48	42/48	42/48
Bleskový impuls vydrží napětí	KV	75/85	75/85	75/85	75/85	75/85	75/85
Jmenovitý proud	A	630	záznam	630		1250/630
Jmenovitý vypínací proud s uzavřenou smyčkou	A	630
Jmenovitý nabíjecí a vypínací proud kabelu	A	135/135
Jmenovitý zkratový uzavírací proud (špičkový)		50	80
Jmenovitý špičkový výdržný proud	kA	50
Jmenovitý krátkodobý výdržný proud	kA/3s	20
Jmenovitý zkratový vypínací proud	kA		31..5	20
Jmenovitý přenosový proud	A		1750
Maximální jmenovitý proud pro pojistku	A		125
Odpor smyčky	Ω	≤300	≤600
Mechanická životnost	druhý	5000	3000	5000	2000	5000	5000

Vlastnosti a aplikace produktu

Pokročilá plynová izolace

Plně utěsněný kryt

Kompaktní a prostorově úsporný

Zvýšená bezpečnost

Prodloužená životnost a spolehlivost

Aplikační stránky

◇ Kompaktní sekundární rozvodny

◇ Malé průmyslové a důlní podniky

◇ Větrné elektrárny

◇ Hotely, nákupní centra, kancelářské budovy, obchodní centra atd.

◇ C- Jednotka spínače zatížení

◇ Jednotka pro připojení kabelu D-Direct

◇ De- Direct kabelová připojovací jednotka s uzemňovacím spínačem

◇ F- Kombinovaná jednotka odpínač-pojistka zatížení

◇ V- Jednotka vakuového vypínače
