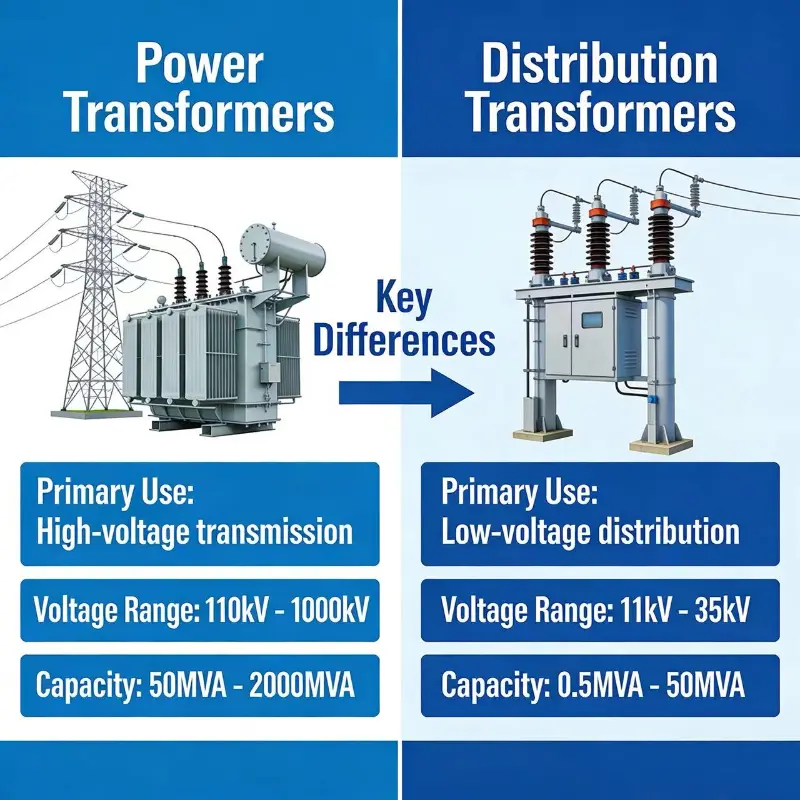

Jaký je rozdíl mezi napájecím transformátorem a distribučním transformátorem?

Výkonové transformátory se zapojují především do přenosové sítě, kde se zásadně používají na vyšší napětí, zatímco distribuční transformátory jsou nasazeny na distribučním konci, takže se vždy potýkají s nízkými úrovněmi napětí.

Nyní se dostáváme k rozdílům

1. Protože se používají v přenosové síti, jsou obecně provozovány při > 33 KV, zatímco distribuční transformátory jsou obecně připojeny při < 33 KV.

2. Vzhledem k vyššímu jmenovitému napětí je izolační úroveň výkonových transformátorů velmi vysoká, zatímco distribučních transformátorů je nízká.

3. Kolísání zátěže je menší u výkonových transformátorů, zatímco u distribučních transformátorů je větší, protože jsou přímo připojeny k zátěži.

4. Výkonové transformátoryjsou navrženy tak, aby snesly ztráty Cu a ztráty železa po dobu 24 hodin, proto je jejich chladicí mechanismus velmi silný, zatímco v distribučních transformátorech dochází ke ztrátám Cu na základě zatěžovacího cyklu, zatímco ztráty železa jsou vždy přítomny.

5. Při navrhování výkonových transformátorů je třeba dbát na to, aby byly ztráty cu při plném zatížení menší. Zatímco u distribučních transformátorů jsou jeho ztráty v železe minimální.

6. U výkonových transformátorů jsou jmenovité hodnoty vyšší, proto používáme kvalitní jádro jako ocelové jádro CRGO, zatímco v distribučních transformátorech se používá amorfní ocel.

7. Protože CRGO STEEL může přenášet více toku na jednotku hmotnosti, je specifická hmotnost výkonových transformátorů menší než u distribučních transformátorů.

8. Výkonové transformátory jsou navrženy pro dosažení maximální účinnosti při plném zatížení. Tedy podle podmínky maximální účinnosti-.plná zátěž měděná ztráta výkonových transformátorů = ztráta železa.

· Zatímco u distribučních transformátorů bereme, že je zatěžován na 70 - 75 procent jmenovitého výkonu jako průměr, je tedy navržen tak, aby dosahoval maximální účinnosti při 70 - 75 procentech, tedy podle vzorce maximální účinnosti -

ztráta mědi při plném zatížení = 2* ztráta železa .

Vzorec- pro maximální účinnost v transformátorech (x ^2 * ztráta cu = ztráta železa), kde x je zatížení transformátoru.

1. Pro výkonové transformátory je tedy zatížení 100 %, proto ztráta Cu = ztráta železa.

2. Zatížení distribučních transformátorů je 70 %, tedy 0,7 ^ 2 * ztráta Cu = ztráta železa tedy ztráta Cu = 2 * ztráta železa.
