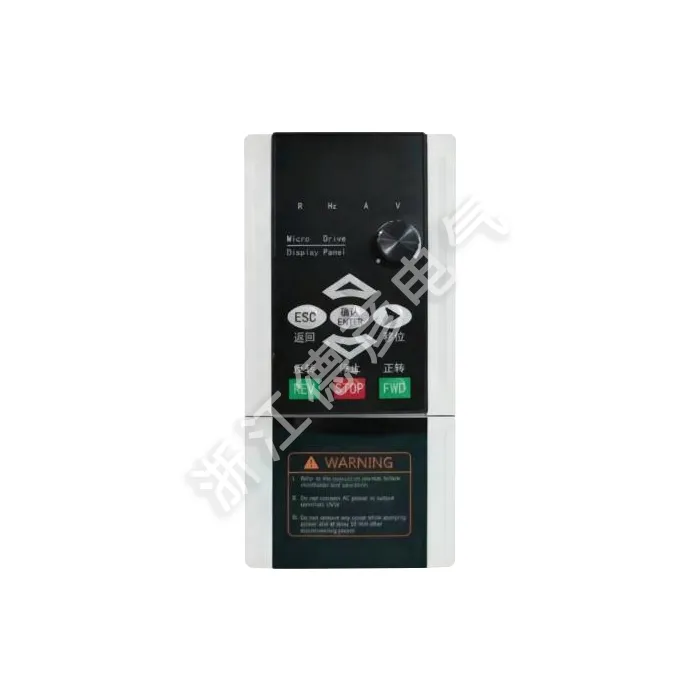

Ekonomický typ měniče pro všeobecné použití

Deyan Electric je profesionální průmyslový elektrotechnický podnik integrující výzkum a vývoj, výrobu a služby s dobrou cenovou výhodou a pokrytím na evropských a amerických trzích. Jeho ekonomický typ LNC500m pro všeobecné použití má kompaktní velikost a stabilní kvalitu. Vhodné pro hromadný nákup, hodí se na různá místa s kompletními ochrannými funkcemi.

Odeslat dotaz

Popis výrobku

Ekonomický typ univerzálního invertoru řady LNC500M je invertor mini typu vyvinutý na základě nové softwarové a hardwarové platformy, aby splnil další požadavky trhu. Mají vynikající výkon, kompletní ochranné funkce, kompaktní velikost, jsou krásné, odolné a fungují stabilně a spolehlivě. Lze je flexibilně aplikovat na různá výrobní místa. Přijímají V/F řízení a podporují standardní komunikační protokol Modbus (Poznámka: Komunikační rozhraní je na samostatné komunikační kartě. Komunikační karta bude připojena po poznámce „komunikační karta“ při zadávání objednávky). Rozsah výkonu: 0,75 kW~2,2kW-220V, 0,75kW~5,5kW-380V.

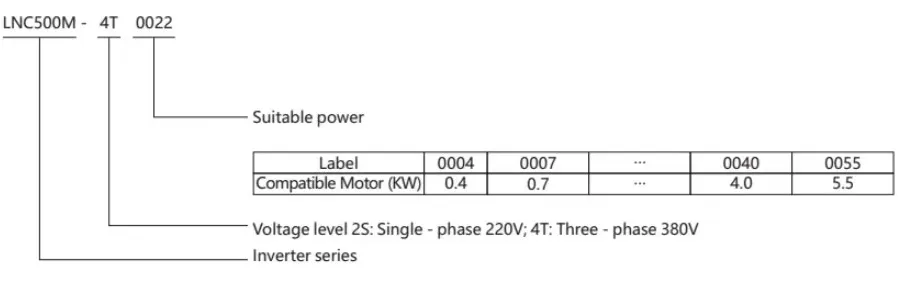

Význam modelu

LNC500m General-Purpose Inverter (Economical Type)

Seznam typů strojů

Střídač	Univerzální zátěž
Střídač	Jmenovitá kapacita (kVA)	Jmenovitý výstupní proud (A)	Použitelný výkon motoru (kW)
2S0004G	1.1	3	0.4
2S0007G	1.9	5	0.75
2S0015G	2.9	7	1.5
2S0022G	3.8	10	2.2
4T0007G	1.6	2.5	0.75
4T0015G	2.4	4.5	1.5
4T0022G	3.6	5.5	2.2
4T0040G	6.3	9	4.0
4T0055G	8.6	12	5.5

Technické specifikace

Položka			Specifikace
Vstup	Frekvence napětí		Třífázový 380V50/60Hz	Jednofázové 220V50/60Hz
	Kolísání napětí		Třífázové 300V~460V	Jednofázové 170V~270V
Výstup	Rozsah napětí		4T#série: 0-380V	2S#série: 0-220V
	Frekvenční rozsah		0~800Hz
	Přetížitelnost		110 % dlouhodobě; 150 % po dobu 1 minuty; 180 % po dobu 2 sekund
ovládací charakteristiky	Režim ovládání		V/F ovládání
	Startovací moment		0 rychlost na 180%
	Rozsah regulace rychlosti		1:100
	Přesnost stability rychlosti		±0,5 %
	Doba odezvy		≤20 ms
	V/F křivka		Libovolné nastavení vícesegmentových křivek U/F Dvě pevné křivky: konstantní točivý moment a pravoúhlé snížení točivého momentu 1
	Zvýšení točivého momentu		Ruční nastavení:0,0~30,0% jmenovitého výkonu
	Potlačení proudu		Proudové řízení s cosed-loop přesně omezuje proud v rozumném rozsahu, čímž zabraňuje proudovým rázům a poruchám
	Potlačení napětí		V situacích, kdy síťové napětí často kolísá nebo dochází k častému zrychlování a zpomalování, se k omezení napětí v rozumném rozsahu používá jedinečné řízení předpovědi napětí.
	Frekvenční rozlišení	Analogové množství	0,1 % maximální výstupní frekvence
		Digitální kvantita	0,01 Hz
	Frekvenční přesnost	Analogové množství	0,1 % maximální výstupní frekvence
		Digitální množství	0,01 % nastavené výstupní frekvence
Typické funkce	Vícerychlostní provoz		8-stupňové programovatelné vícerychlostní ovládání, 6 provozních režimů pro výběr
	Provoz s oscilační frekvencí		Provoz s oscilační frekvencí: Nastavitelná přednastavená frekvence a střední frekvence, paměť stavu a obnovení po vypnutí a výpadku napájení
	PID regulace		Vestavěný PID regulátor (k dispozici přednastavená frekvence)
	Komunikace RS485		Standardní komunikační funkce RS485, podpora komunikačního protokolu MODBUS
	Automatická úspora energie		Upravte výstupní napětí a kompenzaci skluzu v reálném čase podle výstupního proudu, což motoru umožňuje neustále pracovat s nejvyšší účinností
	Automatická regulace napětí		Lze jej zvolit podle potřeby pro dosažení nejstabilnějšího provozního účinku
	Detekce rychlosti a restart		Hladký restart a okamžité zastavení motoru
	Čelit		Jedno vnitřní počítadlo pro snadnou integraci do systému
	Nosná frekvence		Třífázová vektorová syntéza:0,8~15,0KHz
	Nastavení frekvence	Analogový vstup	Vstupní napětí: 0-10V (vstupní impedance 10K) (lze nastavit horní a dolní limit)
		Digitální vstup	Nastavuje se pomocí ovládacího panelu, rozhraní RS485, terminálů UP/DW a lze také nastavit v různých kombinacích s analogovým vstupem
	Výstupní signál	Analogový výstup	Jednosměrné napětí 0～10V
		Digitální výstup	1-cestný výstup DO, 1-cestný chybový výstup relé (TA,TB,TC)
	Brzdění	Regenerační brzdění	přes 75 %
		DC brzdění	Volitelné během spouštění a zastavení, provozní frekvence 0 až 50,00 Hz, provozní doba 0 až 20,0 s nebo nepřetržitý provoz
Ochranná funkce	Ochrana napájení		Podpěťová ochrana, třífázová ochrana proti nevyváženosti napájení
	Ochrana provozu		Ochrana proti nadproudu, ochrana proti přepětí, ochrana proti přehřátí měniče, ochrana proti přetížení měniče, ochrana proti přetížení motoru, ochrana před ztrátou výstupní fáze, ochrana modulového pohonu, ochrana proti ztrátě vstupní fáze, ochrana proti přetížení spínaného zdroje
	Anomálie vybavení		Anomálie detekce proudu, anomálie paměti EEPROM, anomálie řídicí jednotky, přehřátí motoru, porucha zapojení MC, porucha teploty
	Připojení motoru		Motor není připojen, nevyvážené třífázové parametry motoru, chyba identifikace parametrů
Prostředí	Okolní teplota		-10 ℃ až + 50 ℃ (nemrznoucí)
	Okolní vlhkost		Pod 90 % (bez polevy)
	Okolní prostředí		Uvnitř (žádné přímé sluneční světlo, žádné korozivní nebo hořlavé plyny, žádná olejová mlha, prach atd.)
	Nadmořská výška		Pod 1000m
	Úroveň ochrany		IP20
	Způsob chlazení		Nucené chlazení vzduchem
	Úroveň vibrací		<20 m/s²

LNC500m General-Purpose Inverter (Economical Type)
