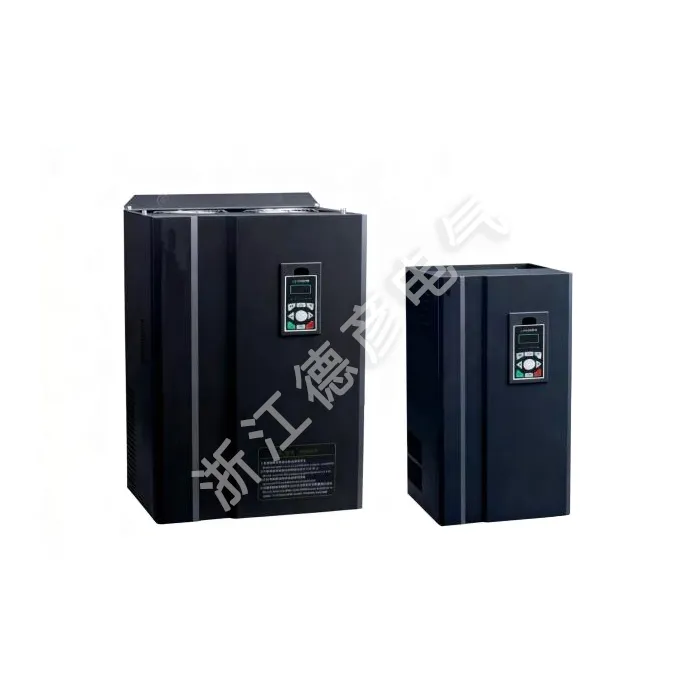

Synchronní invertor s permanentním magnetem

Deyan Electric je profesionální průmyslový dodavatel elektrické energie s integrovaným výzkumem a vývojem, výrobou a servisem, vyznačující se dobrou cenovou výhodou a širokým pokrytím na evropských a amerických trzích. Jeho synchronní invertor s permanentním magnetem LNC860E má pokročilé vektorové řízení a stabilní kvalitu. Je vhodný pro hromadný nákup, slouží špičkovým scénářům, jako jsou CNC centra, a poskytuje přesnou a spolehlivou regulaci otáček motoru.

Odeslat dotaz

Popis výrobku

Synchronní měniče s permanentním magnetem řady LNC860E jsou univerzální vysoce výkonné vektorové frekvenční měniče, které se používají hlavně k řízení a úpravě rychlosti a točivého momentu třífázových střídavých synchronních motorů. Využívá 32bitový DSP čip a má vestavěné základní řídicí algoritmy, jako je vektorové řízení s uzavřenou smyčkou, vektorové řízení s otevřenou smyčkou a řízení momentu, což umožňuje řízení pohonu synchronních motorů s permanentními magnety s vyšším výkonem a vyšší přesností. Poskytuje vysoký točivý moment při nízkých otáčkách, má dobré dynamické vlastnosti, extrémně vysokou přetížitelnost a podporuje různé PG karty. Zatímco zlepšuje spolehlivost produktu a přizpůsobivost prostředí, posiluje také design pro zákaznickou použitelnost a průmyslovou specializaci. Díky více optimalizovaným funkcím, flexibilnějším aplikacím a stabilnějšímu výkonu může být široce používán ve středně až vysoce náročných aplikačních scénářích, jako jsou vstřikovací lisy, vzduchové kompresory, středně až vysoce výkonné servosystémy, CNC obráběcí centra, zdvihací zařízení a textilní zařízení. Tento synchronní invertor s permanentním magnetem je standardně dodáván s komunikační funkcí 485 a výkon 22 kW a méně je standardně dodáván s brzdnou jednotkou. Rozsah výkonu: 0,75kW~400kW-380V.

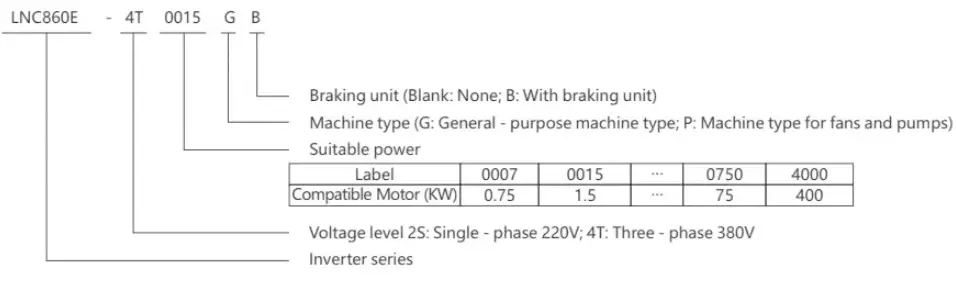

Význam modelu

LNC860E Permanent Magnet Synchronous Inverter

Vlastnosti produktu

▲Vektorové řízení s otevřenou a uzavřenou smyčkou pro synchronní motory s permanentními magnety Podporuje různé enkodéry: ABZ inkrementální, UVW inkrementální a resolver
▲ Široký napěťový vstup, automatická regulace výstupního napětí (AVR), nepřetržitý provoz při krátkodobém výpadku napájení, se silnější adaptabilitou
▲Podporuje různé metody nastavení frekvence: digitální nastavení, nastavení analogové veličiny, nastavení PID, nastavení komunikace RS485
▲ Hladký start a stabilní provoz s funkcí sledování rychlosti
▲ Může sdílet DC sběrnici pro úsporu energie
▲ Nízká hlučnost a silná odolnost proti rušení
▲Silná přetížitelnost, 150 % jmenovitého točivého momentu může fungovat po dobu 60 sekund
▲Vestavěný pokročilý PID algoritmus s rychlou odezvou, silnou přizpůsobivostí a snadným laděním
▲16 – krokové řízení rychlosti, jednoduché PLC pro dosažení multifunkčního logického řízení, jako je časování, konstantní rychlost a směrové řízení
▲Více funkcí ochrany: přepětí, nadproud, přetížení, přehřátí atd
▲Podporuje zobrazení a ovládání LCD panelu v čínštině a angličtině Podporuje komunikaci Profibus - DP a MODBUS
▲Strukturálně využívá nezávislou konstrukci vzduchového potrubí, ventilátor lze volně rozebrat s dobrým výkonem odvádění tepla

Pokyny na štítku

MODEL:	LNC860E-4T0040GB/4T0055PB
MOC:	4KW9A/5,5K
VSTUP:	3PH AC380V 50HZ/60HZ
VÝSTUP:	3PH AC0V-380V 0HZ-400HZ
S.N:	Čárový kód

Technické specifikace

Položka		Specifikace
Řídicí charakteristiky	Výstupní frekvence	0-500Hz
	Nosná frekvence	0,8kHz~12kHz. Nosnou frekvenci lze automaticky upravit podle charakteristiky zatížení
	Rozlišení výstupní frekvence	0,01 Hz
	Režim ovládání	Vektorové řízení s otevřenou smyčkou (SVC) Řízení V/F Uzavřené vektorové řízení (FVC)
	Charakteristika točivého momentu	S kompenzací točivého momentu a kompenzací skluzu může počáteční točivý moment dosáhnout 150 % při 0,25 Hz (SVC)
	Přesnost regulace točivého momentu	±5 % (FVC)
	Akční kritérium prevence stání	Nastavit jako procento jmenovitého proudu v rozmezí od 20 % do 250 %
	Rozsah regulace rychlosti	1:100 (SVC) 1:1000 (FVC)
	Přesnost stabilizace rychlosti	±0,5 % (SVC) ±0,02 % (FVC)
	Přetížitelnost	150 % jmenovitého výstupního proudu po dobu jedné minuty
	V/F křivka	Čtyři režimy: lineární; vícebodová úplná separace V/f; neúplná separace V/f
	Křivka zrychlení a zpomalení	Režimy zrychlení a zpomalení s lineární nebo S-křivkou; čtyři časy zrychlení a zpomalení; časový rozsah zrychlení a zpomalení 0,1 až 6500,0 s
	DC brzdění	DC brzdná frekvence.0,00Hz～maximální frekvence.Brzdná doba:0,0s~36,0s, hodnota brzdného akčního proudu:0,0%～100,0%
	Ovládání jogem	Frekvenční rozsah krokování: 0,00 Hz～maximální frekvence, čas zrychlení a zpomalení krokování 0,1s～6500,0s
	Jednoduché PLC, vícestupňová rychlost	Prostřednictvím vestavěného PLC nebo řídicích terminálů lze dosáhnout až 16-stupňového provozu
	Vestavěný PID	Může snadno realizovat řídicí systém s uzavřenou smyčkou řízení procesu
	Automatická regulace napětí (AVR)	Když se změní síťové napětí, může automaticky udržovat konstantní výstupní napětí
	Funkce rychlého omezení proudu	V maximální míře minimalizujte nadproudové poruchy a chraňte normální provoz frekvenčního měniče
Provozní vlastnosti	Provozní příkazový kanál	Tři kanály: dané ovládacím panelem, dané ovládacími terminály, dané sériovým komunikačním portem. Lze jej přepínat různými způsoby
	Zdroj frekvence	Deset frekvenčních zdrojů: dáno knoflíkem panelu, dáno ovládacím panelem, dáno analogovým napětím, dáno analogovým proudem, dáno komunikací RS485, které lze přepínat různými způsoby
	Pomocný frekvenční zdroj	Deset pomocných frekvenčních zdrojů. Může flexibilně dosáhnout jemného doladění pomocné frekvence a frekvenční syntézy
	nput terminály	Šest digitálních vstupních svorek, z nichž jednu lze použít jako vysokorychlostní pulzní vstup. Dva analogové vstupní kanály, Al1:vstupní rozsah0~+10V,Al2:vstupní rozsah0~+10V/0-20mA
	Výstupní svorky	Jeden vysokorychlostní pulzní výstupní terminál, schopný vydávat obdélníkový signál od OkHz~50kHz, který může realizovat výstup fyzikálních veličin, jako je nastavená frekvence a výstupní frekvence. Lze jej vybrat jako typ s otevřeným odtokem Jeden digitální výstupní terminál Jeden reléový výstupní terminál Dva analogové výstupní terminály: OV~10V/0-20mA, které mohou indikovat výstup výstupních signálů frekvence/příkaz proudu/napětí/frekvence výkonu
Ovládání displeje a klávesnice	LED displej	Je vybaven 8 funkčními tlačítky, 5místnou 7segmentovou LED a 5 stavovými LED indikátory, které umožňují rotaci vpřed, vzad, reset, zastavení, krokování, stejně jako nastavení parametrů a zobrazení
Ovládání displeje a klávesnice	Ochranná funkce	Detekce zkratu motoru při zapnutí, ochrana před ztrátou fáze na vstupu a výstupu, ochrana proti nadproudu, ochrana proti přepětí, ochrana proti podpětí, ochrana proti přehřátí, ochrana proti přetížení atd.
životní prostředí	Místo aplikace	Uvnitř, ne přímo vystavené slunečnímu záření, bez prachu, korozivních plynů, hořlavých plynů, olejové mlhy, vodní páry, kapající vody nebo soli atd.
	Nadmořská výška	Méně než 1000 m
	Okolní vlhkost	-10℃~+40℃ (Když je okolní teplota mezi 40℃~50℃, je vyžadován provoz snížení)
	Vlhkost	Méně než 95% RH, bez kondenzace vodních kapek
	Vibrace	Méně než 5,9 m/s² (0,6 g)
	Skladovací teplota	-20℃~+60℃
