Proč je spínací zařízení klíčovým uzlem v moderních energetických systémech?

V elektrickém energetickém systému,přenos elektrické energieod elektráren ke koncovým uživatelům zahrnuje řadu složitých fází řízení, distribuce a ochrany. Tento proces zahrnuje mnohem více než pouhé připojení vodičů; spoléhá na sofistikovanou, koordinovanou řadu zařízení. Rozváděč, sloužící jako kritický uzel v energetické síti, plní funkce, které daleko přesahují jednoduchý koncept „spínání“. V podstatě se jedná o kovově uzavřenou sestavu integrující více funkčních jednotek, jejichž úkolem je provádět základní operace, jako je vytváření a vypínání obvodu, monitorování stavu, ochrana proti poruchám a distribuce energie. Pochopení rozváděče je klíčem k pochopení toho, jak moderní energetické systémy dosahují bezpečného, ​​spolehlivého a flexibilního napájení.

Základní hodnota rozváděče spočívá v jeho fyzické implementaci „izolace“ a „řízení“. Energetické systémy musí zvládat různé provozní podmínky, včetně běžného přenosu energie a výpadků, bezpečné izolace během údržby zařízení a rychlého odpojení při poruchách. Mechanickou kombinací a elektrickým blokováním svých vnitřních funkčních jednotek rozváděč standardizuje a zabezpečuje tyto operace. Jeho kovový kryt poskytuje robustní ochrannou bariéru, která fyzicky odděluje živé komponenty od vnějšího prostředí a personálu. Vnitřní přepážky dále rozdělují jednotku na nezávislé oddíly – jako je komora přípojnic, komora vypínače a kabelová komora. Tato konstrukce zajišťuje, že pokud dojde k poruše v jednom oddělení, její dopad zůstane lokalizovaný a zabrání eskalaci incidentu. Tato filozofie modulárního, rozděleného designu tvoří základ toho, jak rozváděč zajišťuje celkovou stabilitu systému.

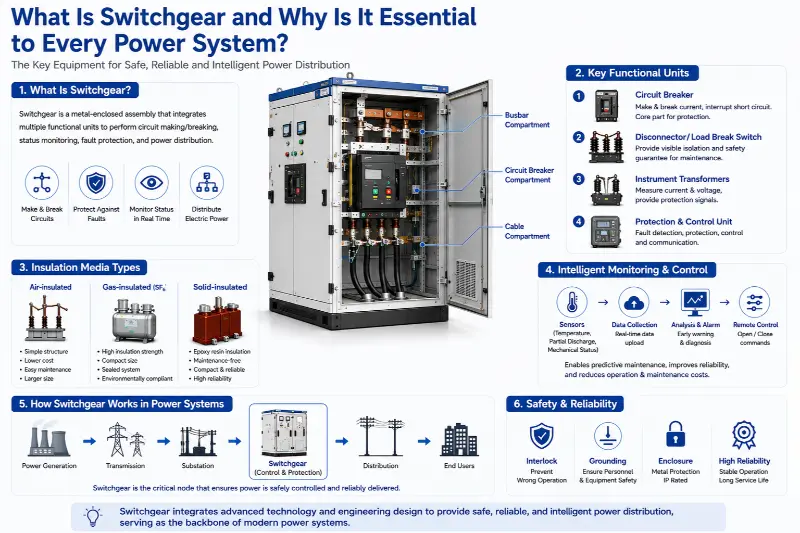

Z hlediska funkčního složení není typická rozváděčová jednotka pouze jedním kusem zařízení, ale miniaturním systémem. Skládá se z několika klíčových funkčních jednotek pracujících ve shodě:

1. Jednotka zapínání a vypínání hlavního obvodu: Hlavní komponentou je zde jistič. Je schopen vytvářet a vypínat obvody za normálních podmínek zatížení; důležitější je, že v případě zkratu nebo silného přetížení umožňuje jeho vnitřní vypínací mechanismus automatické vypnutí během milisekund a přerušení poruchového proudu. Jeho vypínací schopnost přímo určuje velikost zkratových poruch, které rozváděč zvládne.

2. Bezpečnostní izolace a viditelná vypínací jednotka: Tuto funkci plní především odpojovače (izolátory) nebo odpínače. Odpojovače se používají po rozepnutí jističe k vytvoření čisté, spolehlivé vzduchem izolované mezery, která poskytuje viditelnou záruku bezpečnosti pro údržbu zařízení. Odpínače lze rozdělit do následujících kategorií: 1. Vzduchem izolované: Jako primární izolační médium využívají vzduch o atmosférickém tlaku. Mezi výhody patří jednoduchá struktura, nižší náklady a snadná údržba. Nevýhody zahrnují objemnou velikost zařízení; protože vzduch má relativně nízkou dielektrickou pevnost, jsou pro zajištění bezpečnosti nutné velké elektrické vůle. Vnitřní součásti jsou také citlivé na faktory prostředí, jako je vlhkost a prach.

3. Plynová izolace: Jako izolační a zhášecí médium se typicky používá plynný hexafluorid sírový (SF6). Plyn SF6 nabízí vynikající izolační schopnosti a schopnosti zhášení oblouku, což umožňuje, aby rozváděč využívající tuto technologii byl vysoce kompaktní s malým půdorysem a přitom zůstal imunní vůči vnějším vlivům prostředí. Technologie se však do značné míry opírá o techniky plynového těsnění; SF6 je navíc silný skleníkový plyn a jeho obnova a likvidace podléhají přísným ekologickým předpisům.

4. Pevná izolace: Pevné materiály, jako je epoxidová pryskyřice, se používají k odlévání nebo zapouzdření součástí primárního okruhu (např. jističů, odpojovačů) do jediného integrovaného modulu. Tato technologie zcela eliminuje vlivy vnějšího prostředí a umožňuje bezúdržbový provoz, přičemž velikost zařízení spadá mezi vzduchem izolované typy a plynem izolované typy. Výzva spočívá v extrémně vysokých požadavcích na zpracování materiálu a konstrukci odvodu tepla.

Moderní konstrukce rozváděčů stále více klade důraz na pozorovatelnost stavu a inteligentní provoz a údržbu. Tradiční modely periodické údržby se posouvají k prediktivní údržbě založené na stavu. To závisí na různých senzorech instalovaných v rozvaděči: teplotní senzory monitorují tvorbu tepla na kontaktech a přípojných bodech přípojnic; senzory částečného výboje detekují vady vnitřní izolace v rané fázi; a snímače mechanických charakteristik zaznamenávají rychlost vypínání a zapínání a časování jističů. Shromážděná data jsou nahrána do backendového systému, kde analýza velkých dat poskytuje včasné varování před potenciálními chybami, což umožňuje cílenou údržbu; to výrazně zvyšuje spolehlivost napájecího zdroje a snižuje náklady na provoz a údržbu.

Spínací zařízení nepracuje izolovaně; jeho sekundární řídicí systém slouží jako neuronové rozhraní pro integraci do moderních inteligentních sítí. Prostřednictvím standardních komunikačních protokolů lze data týkající se ochrany, měření a stavu přenášet do automatizačních systémů rozvoden nebo dispečinků vyšší úrovně. Může také přijímat příkazy dálkového ovládání pro provádění operací dálkového otevírání a zavírání. Tato schopnost obousměrné výměny informací umožňuje dispečerům sítě monitorovat provozní stav okraje sítě v reálném čase a usnadňuje rychlou izolaci poruch a obnovení napájení – základní prvky při budování samoopravné sítě.

Pokud jde o instalaci a dlouhodobý provoz, je výkon rozváděče ovlivněn mnoha faktory. Rovnost základů instalace, utahovací moment přípojnicových spojů a spolehlivost zemnící sítě slouží jako počáteční podmínky, které určují její životnost. Během provozu se vnitřní součásti akumulují elektrické a mechanické opotřebení; spojení se mohou uvolnit v důsledku tepelné roztažnosti/kontrakce nebo elektromagnetických sil, což vede k přehřátí; a izolační materiály podléhají postupnému stárnutí v průběhu času. I to nejpokročilejší zařízení vyžaduje profesionální kontroly, monitorování teploty a testování částečného vybití, aby bylo možné sledovat změny jeho stavu.

Jako kritický uzel v energetickém systému ztělesňuje rozváděč filozofii designu vyznačující se vysokou integrací, funkční specializací a zaměřením na bezpečnostní redundanci. Od jeho robustního vnějšího kovového opláštění po jeho složitou vnitřní elektrickou logiku a od základních principů fyzické izolace až po špičkové technologie inteligentního snímání, každý detail slouží hlavnímu cíli: vytvoření spolehlivých kontrolních bodů a bezpečnostních bariér uprostřed komplexních toků energie. Hluboké pochopení rozváděče ukazuje, že nepřetržité, stabilní napájení nelze považovat za samozřejmost; spíše se spoléhá na přísný technický design a pokračující technologický vývoj, který stojí za bezpočtem kusů takového kritického vybavení. Tyto jednotky jsou schopné vytvářet a vypínat obvody při jmenovitém proudu a odolávat specifickým zkratovým zapínacím proudům. Tyto jednotky jsou často spárovány s pojistkami pro specifické aplikace. Mechanická nebo elektrická blokování mezi nimi a jističi jsou zásadní pro předcházení provozním chybám.
