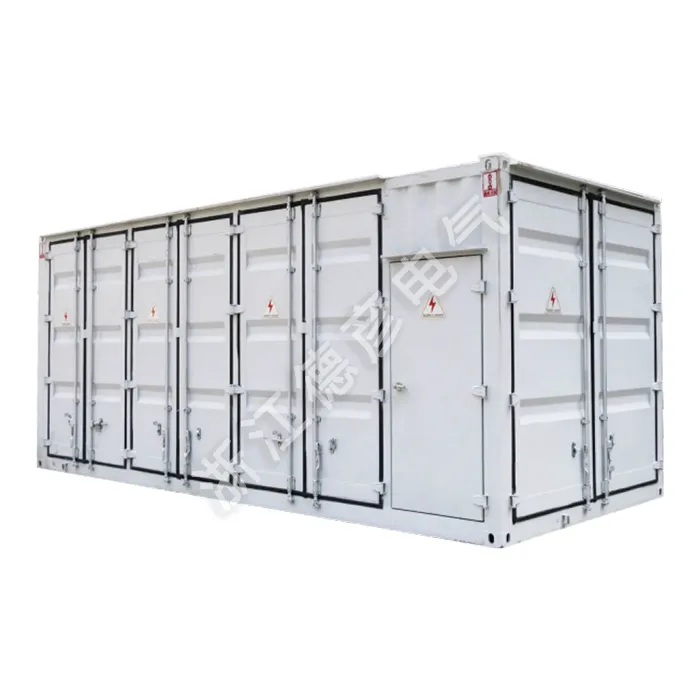

Prefabrikovaná rozvodna kabinového typu

Deyan Electric je profesionální dodavatel s bohatými výrobními zkušenostmi v oblasti průmyslových elektrických spotřebičů. Prefabrikovaná rozvodna kabinového typu je kompaktní, plně integrované napájecí řešení navržené pro napěťovou třídu 40,5 kV. Tato robustní jednotka odolná proti povětrnostním vlivům kombinuje vysokonapěťový rozváděč, transformátor a nízkonapěťový rozvod do jediného předem smontovaného krytu. Zajišťuje spolehlivý výkon, zvýšenou bezpečnost a je ideální pro rychlé nasazení v průmyslových, těžebních a veřejných aplikacích vyžadujících robustní rozvody středního napětí.

Odeslat dotaz

Popis výrobku

Prefabrikovaná rozvodna kabinového typu byla v zámoří široce používána od 80. let, přičemž příklady zahrnují plně modulární rozvodny 33 kV v USA, rozvodny 66 kV v Japonsku a kontejnerové skříně ABB široce používané na Středním východě.

V Číně jsou běžně nasazovány rozvodny skříňového typu 35 kV a 10 kV spolu s kontejnerovými SVG, stejnosměrnými odmrazovacími systémy a modulárními fotovoltaickými střídači. V roce 2013 společnost State Grid Corporation zahájila demonstrace chytrých rozvoden na základě principu „standardizovaného designu, tovární výroby, modulární konstrukce a mechanizované instalace“, která nahradila tradiční budovy prefabrikovanými moduly. Projekty, jako jsou rozvodny AIS Chongqing Dashishi 220 kV a Hubei Future City 110 kV, jsou příkladem tohoto přístupu.

Tento vývoj prefabrikované rozvodny kabinového typu nashromáždil cenné zkušenosti a vedl k inovacím ve výrobě domácích zařízení. Naše společnost se specializuje na navrhování a výrobu řady kontejnerových řešení, včetně skříní funkčních zařízení, modulárních budov, standardních a speciálních logistických kontejnerů, jakož i souvisejících komponent a příslušenství.

Parametr produktu ( specifikace )

Kategorie	Parametr	Typická hodnota / specifikace
Strana vysokého napětí (HV).	Jmenovité napětí	40,5 kV
	Jmenovitá frekvence	50 Hz / 60 Hz
	Jmenovitý proud	1250 A, 1600 A, 2000 A (nebo přizpůsobené)
	Jmenovitý krátkodobý výdržný proud	25 kA / 4 s
	Odolné napětí bleskového impulsu	185 kV
	Výkon-frekvenční výdržné napětí	95 kV / 1 min
Transformátor	Jmenovitá kapacita	1000 kVA – 10000 kVA (přizpůsobitelné)
	Poměr napětí	35 kV ± 2 × 2,5 % / 10,5 kV (nebo 0,4 kV)
	Připojení vinutí	Dyn11 (běžné)
	Typ	Olejový nebo suchý typ
Nízkonapěťová (NN) strana	Jmenovité napětí	0,4 kV / 0,69 kV
	Jmenovitý proud (hlavní přípojnice)	Až 5000 A
	Jmenovitý krátkodobý výdržný proud	50 kA / 1 s
	Příchozí/Odchozí jističe	ACB / MCCB
Skříň kabiny	Struktura	Prefabrikovaná modulární ocel
	Stupeň ochrany (IP kód)	IP43 nebo vyšší
	Tepelný management	Přirozené větrání, nucené větrání nebo klimatizace
	Životnost	> 30 let
Normy a bezpečnost	Platné normy	IEC 62271, GB/T 17467 atd.
Normy a bezpečnost	Výkon ohně	Materiály zpomalující hoření a ohnivzdorné příčky

Vlastnosti a aplikace produktu

Integrovaný "Plug-and-Play" design

Robustní a povětrnostním vlivům odolný kryt kabiny

Vyšší bezpečnost díky odděleným přihrádkám

Optimalizováno pro snadnou údržbu a flexibilitu

Továrně testováno pro zaručenou spolehlivost
