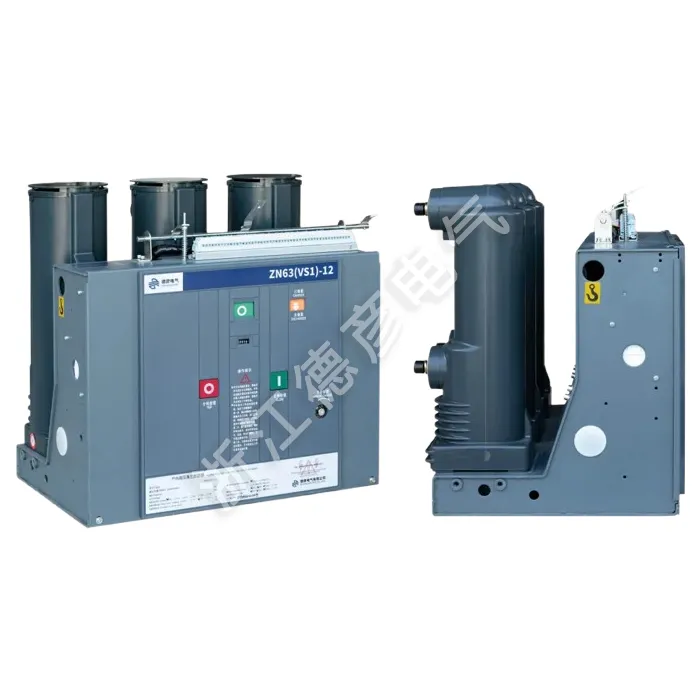

Pevný vnitřní vysokonapěťový vakuový jistič

Deyan Electric je profesionální dodavatel s bohatými výrobními zkušenostmi v oblasti průmyslových elektrických spotřebičů. Pevný vnitřní vysokonapěťový vakuový vypínač určený pro 12kV systémy. Využitím pokročilé technologie vakuového přerušení zajišťuje spolehlivé přerušení proudu, minimální údržbu a zvýšenou bezpečnost. Kompaktní a všestranný, je ideální pro rozvod energie a ochranu v různých průmyslových a užitkových aplikacích.

Odeslat dotaz

Popis výrobku

Pevný vnitřní vakuový jistič je třífázový vnitřní rozváděč AC 50Hz, 12KV. Je vhodný pro řízení a ochranu průmyslových podniků, elektráren, rozvoden a elektrických zařízení a je vhodný pro místa častého provozu. Ovládací mechanismus a tělo jističe jsou integrovány. Může být navržena jako pevná instalační jednotka nebo může být vybavena speciálním ovládacím mechanismem pro vytvoření zásuvkové jednotky pro použití. Hlavní obvodová část pevného vnitřního vakuového jističe může mít integrovanou zpevněnou svorkovnici pro dosažení miniaturizace, vysoké spolehlivosti a bezúdržbového jističe. Může být vybaven středně montovanými zásuvkovými rozvaděči typu KYN28-12(GZS) a pevný typ lze také použít v rozvaděčích pevného typu XGN.

Parametr produktu ( specifikace )

sériové číslo	Jméno		Jednotka	Data
1	Jmenovité napětí		kV	12
2	Maximální provozní napětí		KV	12
3	Jmenovitý proud		A	630 1250	630 1250 1600 2000 2500 3150		1250 1600 2000 2500 3150 4000
4	Jmenovitý zkratový vypínací proud (jmenovitý proud tepelné stability - RMS)		KA	20/25	31.5		40
5	Jmenovitý zkratový uzavírací proud (špičkový)		KA	50/63	80		100
6	Jmenovitý špičkový výdržný proud (jmenovitý dynamický stabilizační proud – špičkový)		KA	50/63	80		100
7	Jmenovitý zkratový proud 4S		KA	20/25	31.5		20/25
8	Jmenovitá úroveň izolace	Odolnost pracovního napětí (před a po jmenovitém přerušení)/1 min Odolnost výkonového kmitočtu	KV	Ground 42 (Break 48)
		Odolné napětí (před a po jmenovitém přerušení) / Maximální jmenovité výdržné napětí bleskového impulsu		Ground 75 (Break 85)
9	Jmenovitá doba tepelné stability		S	4
10	Jmenovitá provozní sekvence			Samostatné -0,3S - Kombinované -180S - Kombinované
11	Mechanická životnost		Druhý	20000
12	Jmenovitý zkratový proudový proud Počet přerušení		Druhý	50
13	Jmenovité uzavírací napětí provozního mechanismu (DC)		v	AC, DC 110,220
14	Jmenovité otevírací napětí provozního mechanismu (DC)		v	AC, DC 110,220
15	Kontaktní mezera		mm	11±1
16	Nadměrný zdvih (délka stlačení kontaktní pružiny)		mm	3,5±0,5
17	Třífázová doba odskoku zavírání a otevírání		paní	≤2
18	Doba odskoku kontaktu během zavírání		paní	≤2
19	Průměrná vypínací rychlost		paní	0,9~1,2
	Průměrná rychlost zavírání		paní	0,5-~0,8
20	Otevírací doba	Při maximálním provozním napětí	S	≤0,05
21		Při minimálním provozním napětí		≤0,08
22	Zavírací doba		S	0.1
23	Odpor hlavního obvodu každé fáze		μΩ	630 ≤ 50		1250 ≤ 45
24	Přípustná kumulativní tloušťka opotřebení pro pohyblivé a stacionární kontakty		mm	3

Vlastnosti a aplikace produktu

Pokročilé přerušení vakua

Pevný a kompaktní design

Vysoká bezpečnost a spolehlivost

Pružný operační mechanismus

Všestranný rozsah použití

◇ Kompaktní sekundární rozvodny

◇ Malé průmyslové a důlní podniky

◇ Větrné elektrárny

◇ Hotely, nákupní centra, kancelářské budovy, obchodní centra atd.

◇ C- Jednotka spínače zatížení

◇ Jednotka pro připojení kabelu D-Direct

◇ De- Direct kabelová připojovací jednotka s uzemňovacím spínačem

◇ F- Kombinovaná jednotka odpínač-pojistka zatížení

◇ V- Jednotka vakuového vypínače
