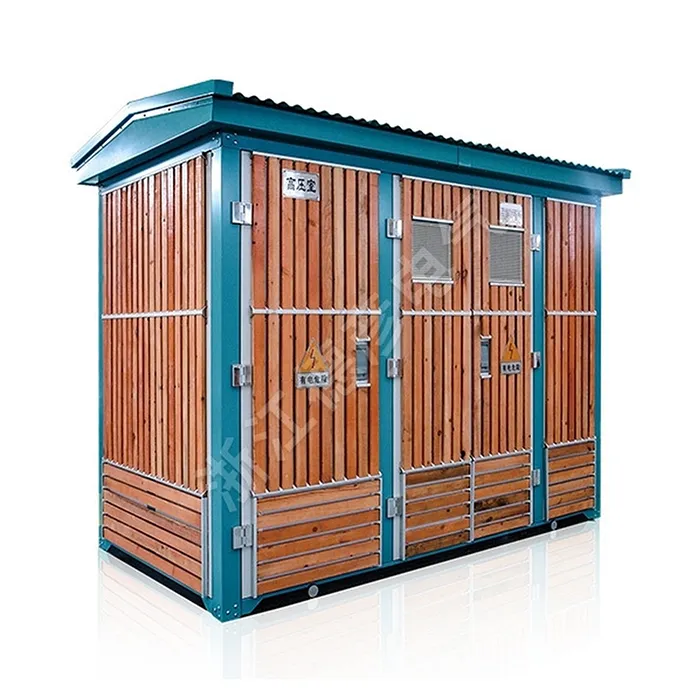

Prefabrikovaná rozvodna vysokého/nízkého napětí

Deyan Electric je profesionální dodavatel s bohatými výrobními zkušenostmi v oblasti průmyslových elektrických spotřebičů. Vysokonapěťová/nízkonapěťová prefabrikovaná rozvodna je kompaktní, plně uzavřené a typově testované řešení pro rozvody 12kV až 400V. Tato "plug-and-play" jednotka integruje transformátor, VN/NN rozváděč a řídicí systémy do jediného robustního krytu odolného vůči povětrnostním vlivům. Zajišťuje spolehlivé dodávky energie, zvýšenou bezpečnost a je ideální pro rychlé nasazení v městských, průmyslových a komerčních aplikacích

Odeslat dotaz

Popis výrobku

Vysoko/nízkonapěťová prefabrikovaná rozvodna je široce používána při modernizaci městské sítě, obytných komunitách, výškových budovách, průmyslových a těžebních zařízeních, hotelech, nákupních centrech, letištích, železnicích, ropných polích, docích, dálnicích a dočasných energetických zařízeních pro vnitřní i venkovní aplikace.

Vysokonapěťová/nízkonapěťová prefabrikovaná rozvodna je plně integrované, kompaktní řešení pro transformaci vysokého napětí (např. 12 kV nebo 40,5 kV) na nízké napětí (400 V). Tato "plug-and-play" jednotka kombinuje transformátory, rozváděče VN/NN a řídicí systémy v robustním krytu odolném vůči povětrnostním vlivům. Zajišťuje spolehlivou distribuci energie, umožňuje rychlé nasazení na místě s minimem stavebních prací a je ideální pro městské, průmyslové a obnovitelné energetické aplikace.

Parametr produktu ( specifikace )

● Technické specifikace přepínače zátěže

sériové číslo	Jméno	Jednotka	Spínač zátěže FKN12-12	FZN25-12 Spínač zatížení vakua
1	Jmenovité napětí	kV	10
2	Maximální provozní napětí	kV	12
3	Jmenovitá frekvence	Hz	50
4	Jmenovitý proud	A	630
5	Jmenovitý vypínací proud	A	630
6	Proud tepelné stability (RMS)	kA/S	20/2	20/4
7	Dynamický stabilizační proud	kA	50	50
8	Zkratový závěrný proud (špičkový)	KA	50	50
9	Vypínací cykly při plném zatížení	Druhý	20	10000
10	Mechanická životnost	Druhý	2000	10000
11	1 min Odolné napětí výkonové frekvence (fáze-fáze a fáze-zem)	kV	42	42
12	Napětí bleskového impulsu (vzhledem k zemi)	kV	75	75

● Technické specifikace pro vysokonapěťové pojistky

sériové číslo		Jmenovité napětí (kV)	Vypínací proud (A)	Vypínací proud (KA)	Hodnocení pojistky (A)
britský model	Domácí Model	Jmenovité napětí (kV)	Vypínací proud (A)	Vypínací proud (KA)	Hodnocení pojistky (A)
SDL※J		12	40	31.5	6,3 10 16 20 25 31,5 40
SDL※J	XRNT-12	12	100	31.5	50 63 71 80 100
SDL※J		12	125	31.5	125

*Poznámka: Určeno podle toho, zda je nainstalovaný úderník. N znamená žádného útočníka, A znamená přítomného útočníka.

sériové číslo	Typ vypínacího zařízení	Jmenovitý proud spouštěcí jednotky A	Vypínací kapacita kA (AC 380V)
DW15-630		315 400 630	40
DW15-1000		630 800 1000	50
DW15-1600	Tepelně-elektromagnetické nebo elektronické	1600	50
DW15-2500		1600,2000,2500	60
CW1-2000		630,800,1000,1250,1600,2000	65(80)
CW1-3200	Inteligentní	2000,2500,3200	100

Vlastnosti a aplikace produktu

Kompaktní, integrovaný "Plug-and-Play" design

Robustní a povětrnostním vlivům odolný kryt

Vysoká bezpečnost a spolehlivost

Vynikající výkon transformátoru

Flexibilní konfigurace a snadná údržba

Aplikační stránky

◇ Kompaktní sekundární rozvodny

◇ Malé průmyslové a důlní podniky

◇ Větrné elektrárny

◇ Hotely, nákupní centra, kancelářské budovy, obchodní centra atd.

◇ C- Jednotka spínače zatížení

◇ Jednotka pro připojení kabelu D-Direct

◇ De- Direct kabelová připojovací jednotka s uzemňovacím spínačem

◇ F- Kombinovaná jednotka odpínač-pojistka zatížení

◇ V- Jednotka vakuového vypínače

High/Low Voltage Prefabricated Substation
