Průvodce výběrem spínacího zařízení

V podstatě výběr typuspínací zařízeníje rozhodovací proces, který jde od „definování požadavků“ až po „přizpůsobení parametrů“. Aby byl výběrový proces přehlednější, rozdělil jsem jej do osmi klíčových dimenzí. Můžete to použít jako kontrolní seznam, kdy každou položku porovnáte se svou skutečnou situací.

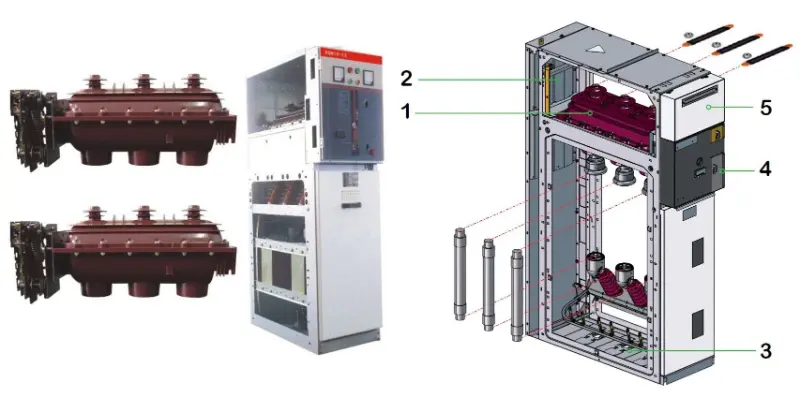

Tři rozměry jádra pro výběr rozváděče

Dimenze výběru

Klíčové úvahy

Pokyny pro výběr

1. Úroveň napětí

Určete, zda se jedná o vysokonapěťový systém (např. 10 kV, jako vstupní vedení/primární strana transformátoru) nebo nízkonapěťový systém (např. 380 V/220 V, jako výstupní vedení/svorkový rozvod).

Toto je nejzákladnější rozdělení, které přímo určuje úroveň izolace zařízení a vnitřní komponenty.

2. Instalační prostředí

Posuďte, zda se jedná o vnitřní nebo venkovní instalaci a zda existují speciální požadavky, jako je vodotěsnost (IP), odolnost proti vlhkosti, odolnost proti korozi nebo ochrana proti výbuchu.  Venkovní použití vyžaduje vysoký stupeň ochrany proti vniknutí (např. IP54 nebo vyšší) a kryty z nerezové oceli; vlhké/korozivní prostředí vyžaduje plně uzavřené zařízení nebo speciální nátěry.

3. Funkční účel

Jasně definujte hlavní účel: osvětlení, napájení (např. ovládání motoru), distribuce energie, korekce účiníku (balík kondenzátorů) nebo měření. Rozvaděče osvětlení mají malé zatížení a lze je namontovat na stěnu; rozvodné skříně mají velké zatížení, často stojí na podlaze a často vyžadují řídicí jednotky motoru.

4. Strukturální forma

Vyberte si mezi pevným typem (např. GGD, ekonomický) nebo výsuvným typem (např. GCK/GCS/MNS, snadná údržba, vysoká spolehlivost). Pevný typ je vhodný pro situace s rozptýleným zatížením, malým počtem okruhů a omezeným rozpočtem.

Výsuvný typ je vhodný pro situace s koncentrovanou zátěží, mnoha obvody a vysokými požadavky na spolehlivost napájení (např. datová centra, petrochemický průmysl).

5. Elektrické parametry

Ověřte jmenovité napětí, frekvenci a vypočítaný proud systému. Ještě důležitější je zajistit shodu s požadavky na dynamickou a tepelnou stabilitu za podmínek zkratu. Vypínací schopnost jističe musí být větší než maximální zkratový proud v místě instalace.  Přizpůsobení parametrů je základem bezpečného provozu. Musí být založeno na přísných výpočtech, nejen na zkušenostech nebo odhadech.                6. Projekt Příroda

Jedná se o nový stavební projekt, projekt renovace nebo projekt rozšíření kapacity?

U nové výstavby upřednostňujte vysoce kvalitní a vysoce spolehlivé nové produkty. Pro renovaci/rozšíření použijte stávající typ skříně pro snazší integraci systému.

7. Instalační prostor

Změřte délku, šířku a výšku elektrické místnosti, zejména šířku provozních uliček před a za skříněmi.

Prostorová dostupnost přímo omezuje rozměry a uspořádání skříně. Například šířka zadní uličky musí splňovat požadavky na údržbu a řady skříní delší než 6 m vyžadují dva výstupní body.

8. Údržba a správa  Zvažte úroveň technických dovedností obsluhujícího personálu a požadavky na pohodlí údržby.

Výsuvné skříně nabízejí dobrou zaměnitelnost jednotek; během údržby lze vadnou jednotku vytáhnout, aby se rychle obnovilo napájení, ale náklady jsou vyšší.

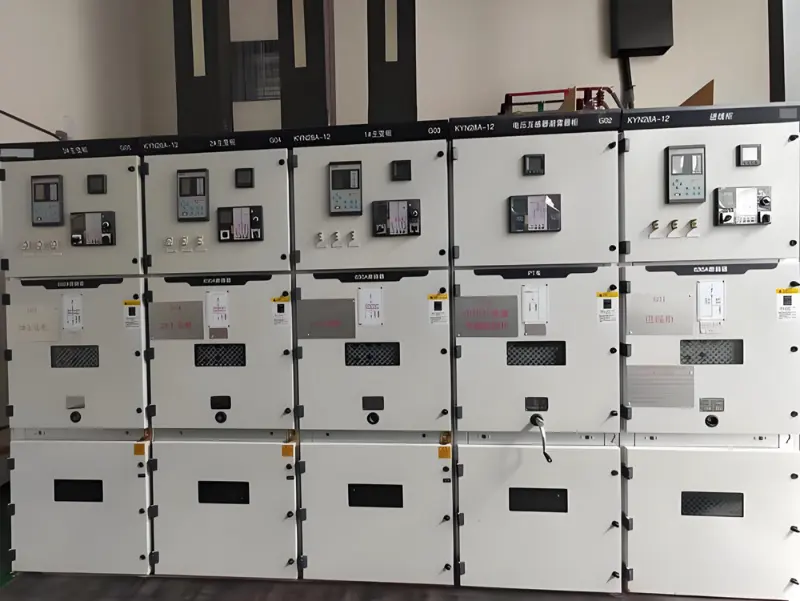

Běžné modely rozváděčů a použitelné scénáře

Po pochopení základních rozměrů se podívejme na několik běžných typůnízkonapěťový rozvaděčna trhu. To vám pomůže sladit vaše abstraktní požadavky s konkrétními produkty.

Modelová řada  Typ struktury  Základní charakteristiky

Typické použitelné scénáře

:-----------  :-------------  :--------------------------------------------------------

GGD  Fixed Ekonomické a praktické, jednoduché obvody, ale vyžadují výpadek proudu kvůli údržbě.

Průmyslové a důlní podniky, staveniště s citlivostí na náklady, menším počtem obvodů a nízkými požadavky na kontinuitu napájení.

GCK       Výtah

Skládá se z jednotek Motor Control Center (MCC). Izolované obvody nabízejí dobrou bezpečnost a spolehlivost. Nabízí dobrou hodnotu za peníze.

Energetické systémy, průmyslové a těžební podniky, výškové budovy vyžadující přeměnu energie, rozvod a řízení motoru. V současné době široce používaný typ.

GCS       Výtah

Vylepšený design na bázi GCK, flexibilní struktura, dobrá zaměnitelnost zásuvkových jednotek. Dřívější verze měly relativně nižší úrovně ochrany.  Distribuční systémy ve velkých elektrárnách, petrochemických zařízeních atd., které vyžadují vysokou úroveň automatizace a schopnost rozhraní s počítači.

MNS       Výtah

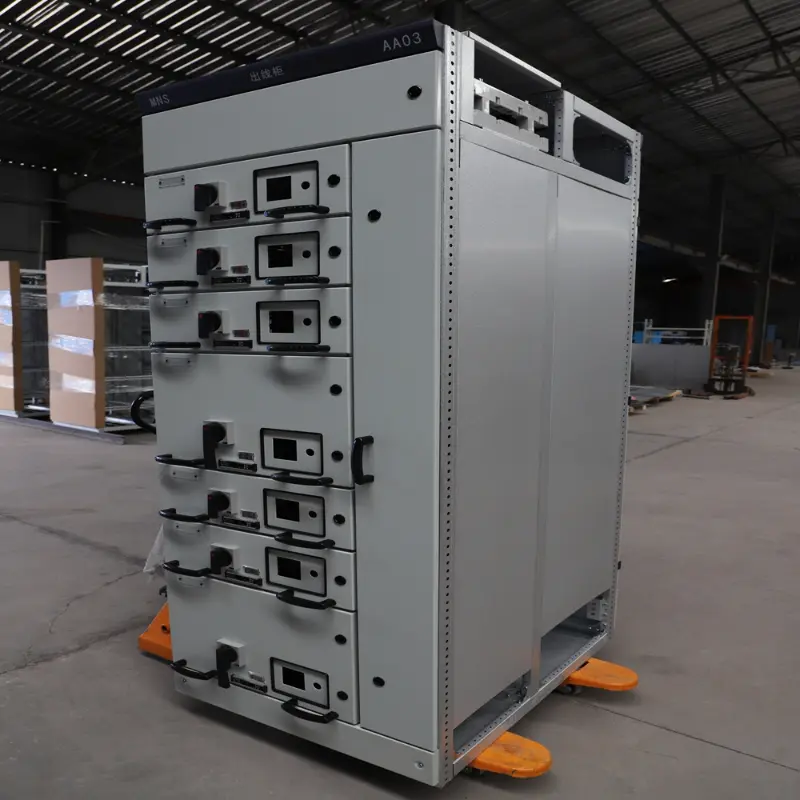

Kompaktní design, modulární struktura, vynikající zpracování, vysoká úroveň ochrany, vynikající výkon, ale relativně vyšší cena (cca dvojnásobek oproti GCS).  Situace s extrémně vysokými požadavky na spolehlivost napájení, bezpečnost a využití prostoru, jako jsou velká datová centra, luxusní hotely a dílny na přesnou výrobu.

> Stručně řečeno, od GGD k MNS to lze považovat za progresi jak ve výkonu, tak v nákladech. Pro většinu konvenčních projektů je GCK často rozumnou volbou, která vyvažuje hospodárnost a spolehlivost.
