Jakých je pět klíčových metrik pro vyhodnocení transformátoru?

Pět klíčových metrik proVyhodnocování transformátoruKvalita založená na mezinárodních standardech (IEC 60076) a průmyslových inženýrských postupech se primárně zaměřuje na účinnost výkonu transformátoru, spolehlivost bezpečnosti a provozní stabilitu. Níže je systematické vysvětlení pěti základních metrik:

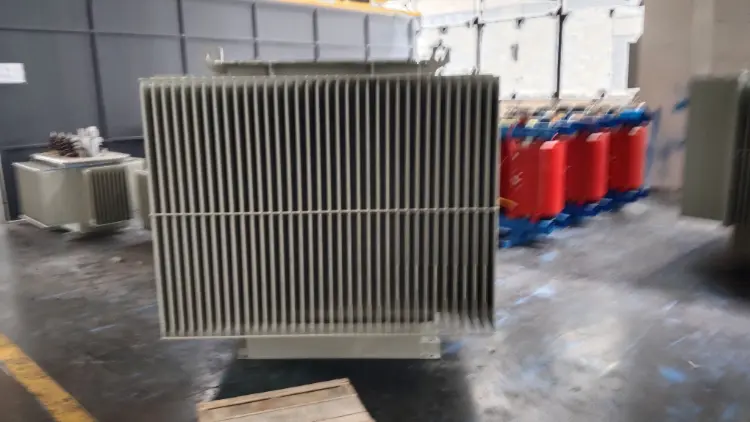

1. Jmenovitá kapacita

Odkazuje na zdánlivý výkon, který může transformátor nepřetržitě dodávat po delší dobu při jmenovitém napětí, jmenovité frekvenci a specifikovaných podmínkách chlazení, měřeno v kVA nebo MVA.

Funkce: Určuje nosnost transformátoru a slouží jako primární podklad pro výběr.

Princip výběru: Na základě celkového výkonu zátěže (s ohledem na účiník a současný faktor), s rezervou 15 %–25 %, aby se zabránilo přetížení a zahřívání („malý kůň táhne velký vozík“) nebo plýtvání ztrátou při nečinnosti („velký kůň táhne malý vozík“).

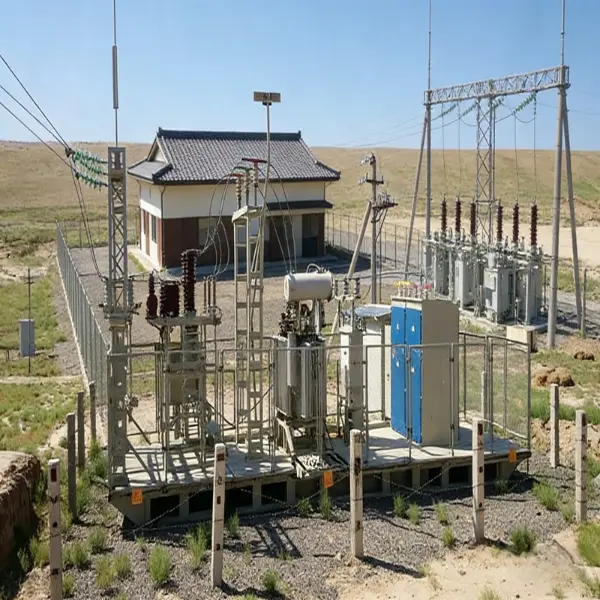

Technická aplikace: 35kV transformátory se obvykle pohybují od 1 do 40 MVA, zatímco fotovoltaické zvyšovací stanice běžně používají jednotky 400 až 1000 kVA.

Příklady parametrů produktu: Transformátor 35kV společnosti Deyan Electric má jmenovitý výkon 160 kVA; Suchý transformátor Xiangtong Electric je dimenzován na 400 kVA.

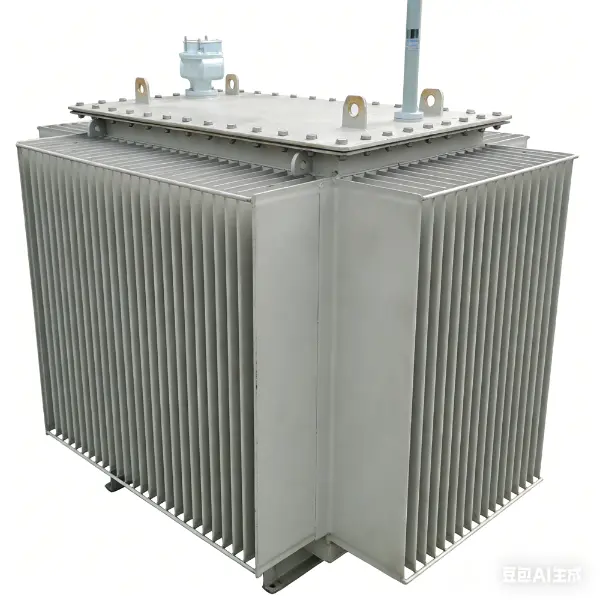

2. Ztráta bez zatížení

Také známý jako ztráta železa, označuje ztrátu činného výkonu, když je sekundární strana transformátoru rozpojena a primární strana je vystavena jmenovitému napětí. Primárně se skládá z hystereze jádra a ztrát vířivými proudy.

Ovlivňující faktory: Materiál jádra (např. za studena válcované plechy z křemíkové oceli s orientovaným zrnem), proces laminace, návrh hustoty magnetického toku.

Význam energetické účinnosti: Základní metrika pro hodnocení energetické účinnosti transformátoru. Produkty s ultraprémiovou účinností mají ztráty naprázdno ≤ 0,6 W/kg.

Typické hodnoty: 160kVA olejový transformátor má ztráty naprázdno kolem 280W; vysoce účinné modely mohou klesnout pod 200 W.

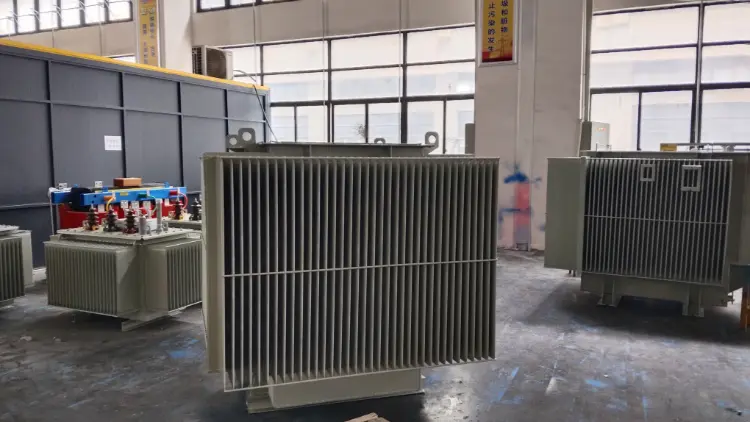

3. Ztráta zatížení

Také známý jako ztráta mědi, označuje ztrátu činného výkonu generovanou odporem vinutí pod jmenovitým proudem, úměrná druhé mocnině zatěžovacího proudu.

Ovlivňující faktory:

Materiál vodiče (měď předčí hliník), plocha průřezu a proces připojení.

Hodnota hodnocení:

Přímo ovlivňuje provozní náklady; nižší ztráty znamenají lepší dlouhodobou energetickou účinnost.

Typické hodnoty:

Transformátor o výkonu 160 kVA má zátěžové ztráty kolem 2820 W, zatímco vysoce účinné modely lze ovládat pod 2500 W.

Příklad parametru produktu: Ztráta zátěže transformátoru Deyan Electric je 2820W

4. Zkratová impedance (%)

Odkazuje na procento jmenovitého napětí potřebné k aplikaci jmenovitého proudu na primární stranu, když je sekundární strana zkratována, a odráží velikost vnitřního odporu transformátoru.

Funkce:

Omezuje zkratový proud (vyšší impedance snižuje zkratový proud);

Ovlivňuje rychlost regulace napětí (vyšší impedance způsobuje větší pokles napětí při kolísání zátěže).

Typický rozsah:

Distribuční transformátory: 4 %–6 % (stabilita vyvážení a pokles napětí);

Průmyslová vysoká zatížení (např. obloukové pece): 8 %–15 %;

Při paralelním provozu více jednotek musí být odchylka impedance ≤±0,5 %.

Příklady produktů:

Huarui Electric: 4,5% impedanční napětí

Xiangtong Electric: 4,0% impedanční napětí

5. Izolační výkon

Pokrývá izolační pevnost a stav stárnutí mezi vinutími a mezi vinutími a zemí a tvoří základ pro bezpečný provoz.

Základní testovací položky:

Izolační odpor: Měřeno megaohmmetrem, odráží suchost izolace a stupeň stárnutí;

Odolné napětí výkonové frekvence: Odolá specifikovanému napětí (např. 75 kV pro vinutí 35 kV) po dobu 1 minuty bez poruchy;

Částečný výboj (PD): ≤3 pC je optimální; překročení této prahové hodnoty znamená degradaci izolace;

Třída izolace: Třída A (105 °C), Třída F (155 °C), Třída H (180 °C), určující meze nárůstu teploty.

Standardní základ: Jak GB/T 6451, tak IEC 60076 povinně specifikují izolační odporové napětí a limity částečného vybití.

Příklad parametru produktu: Transformátory vyrobené společností Jinghengjin mají izolační úroveň LI200AC85; Třída izolace Jinyu Electric je H.

Doplňkové poznámky: Další kritické pomocné indikátory

I když nepatří mezi „pět základních parametrů“, tyto zůstávají v inženýrské praxi zásadní:

Zvýšení teploty: Zvýšení teploty oleje v horní části ≤60 K, zvýšení teploty vinutí ≤65 K (IEC 60076-2);

Connection Group‌: Dyn11 je hlavní proud pro distribuci, který potlačuje zkreslení třetí harmonické a zajišťuje stabilní provoz při třífázovém nesymetrickém zatížení;

Metoda chlazení‌: Přirozené chlazení ponořené do oleje (ONAN) a chlazení suchým vzduchem (AN) ovlivňují účinnost odvodu tepla a použitelnost pro životní prostředí;
