Invertor pro stroj na tažení drátu

Deyan Electric je profesionální dodavatel průmyslových elektroinstalací, který poskytuje spolehlivá řešení a dobrou cenovou výhodu, pokrývající evropské a americké trhy. Jeho invertor LNC860L pro stroj na tažení drátu má pokročilé ovládání napětí a stabilní kvalitu. Vhodné pro hromadný nákup, hodí se pro drátěný a kabelový průmysl a zajišťuje stabilní provoz.

Odeslat dotaz

Popis výrobku

Řada frekvenčních měničů LNC860L určená pro stroje na tažení drátu má nejen všechny vysoce výkonné vlastnosti frekvenčních měničů vektoru 8605, ale může také dosáhnout řízení tahu v uzavřené smyčce a řízení tahu v otevřené smyčce, splňující různé požadavky na navíjení a odvíjení. Má vestavěný matematický model pro řízení tahového vinutí a podpěry automatický výpočet průměru role. Může být široce používán v průmyslových odvětvích, jako jsou dráty a kabely, zpracování kovových fólií, navíjení, tažení kovových drátů a tažení plastových drátů. Tento invertor pro stroj na tažení drátu je standardní – vybavený komunikační funkcí 485 a brzdná jednotka je standardní – vybavena pro výkon 22 kW a méně. Rozsah výkonu: 0,75kW-400kW-380V.

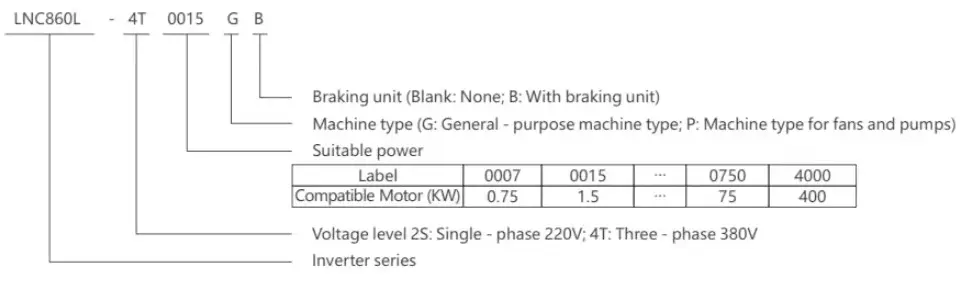

Význam modelu

LNC860L Inverter for Wire-Drawing Machine

Vlastnosti produktu

▲Vysoce výkonné vektorové řízení, velký nízkofrekvenční točivý moment a stabilní výstup

▲Podporuje různé kodéry: ABZ inkrementální, U inkrementální a resolver

▲ Široký napěťový vstup, automatická regulace výstupního napětí (AR), žádné vypínání při chvilkové ztrátě napájení, se silnější adaptabilitou

▲Podporuje řízení napětí v uzavřené smyčce a řízení napětí v otevřené smyčce

▲Vestavěný matematický model pro řízení tahového navíjení, podporuje automatický výpočet průměru role

▲ Hladký start, stabilní provoz a konstantní napětí

▲Automatická detekce přerušení drátu, automatická kompenzace setrvačnosti

▲ Kombinace systému navíjení a odvíjení, může sdílet stejnosměrnou sběrnici a šetřit elektrickou energii

▲Vestavěný – v pokročilém PID algoritmu s rychlou odezvou, silnou přizpůsobivostí a snadným laděním

▲16 – krokové řízení rychlosti, jednoduché PLC realizuje multifunkční logické řízení, jako je časování, konstantní rychlost a nastavení směru

▲Zabudované komunikační rozhraní RS485 podporuje protokol Modbus

▲ Více ochranných funkcí: přepětí, nadproud, přetížení, přehřátí atd

Pokyny na štítku

MODEL:	LNC860L-4T0037GB/4T0055PB
MOC:	3,7KW 9A/5,5KW 13A
VSTUP:	3PH AC380V 50HZ/60HZ
VÝSTUP:	3PH ACOV-380V OHZ-400HZ
S.N:	Čárový kód

Seznam typů strojů

Model frekvenčního měniče	Výkon (kVA)	Vstupní proud (A)	Výstupní proud (A)	Použitelný motor (KW)
Jednofázové napájení:220V±15%,50/60Hz
LNC860L-2S0007GB	1.5	8.2	5.0	0.75
LNC860L-2S0015GB	3.0	14.0	7.0	1.5
LNC860L-2S0022GB	4.0	23.0	9.6	2.2
Třífázové napájení:380V±15%,50/60Hz
LNC860L-4T0007GB	1.5	3.4	2.1	0.75
LNC860L-4T0015GB	3.0	5.0	3.8	1.5
LNC860L-4T0022GB	4.0	5.8	5.1	2.2
LNC860L-4T0037GB	5.9	10.5	9	3.7
LNC860L-4T0055GB	8.9	14.6	13	5.5
LNC860L-4T0075GB	11	20.5	17	7.5
LNC860L-4T0110GB	17	26	25	11
LNC860L-4T0150GB	21	35	32	15
LNC860L-4T0185GB	24	38.5	37	18.5
LNC860L-4T0220GB	30	46.5	45	22
LNC860L-4T0300G	40	62	60	30
LNC860L-4T0370G	57	76	75	37
LNC860L-4T0450G	69	92	91	45
LNC860L-4T0550G	85	113	112	55
LNC860L-4T0750G	114	157	150	75
LNC860L-4T0900G	134	180	176	90
LNC860L-4T1100G	160	214	210	110
LNC860L-4T1320G	192	256	253	132
LNC860L-4T1600G	231	307	304	160
LNC860L-4T2000G	250	385	377	200
LNC860L-4T2200G	280	430	426	220
LNC860L-4T2500G	355	441	465	250
LNC860L-4T2800G	396	495	520	280
LNC860L-4T3150G	445	565	585	315
LNC860L-4T3550G	500	617	650	355
LNC860L-4T4000G	565	687	725	400

Technické specifikace

Položka		Specifikace
Řídicí charakteristiky	Výstupní frekvence	0-500Hz
	Nosná frekvence	0,8kHz~12kHz Nosnou frekvenci lze automaticky upravit podle charakteristiky zatížení
	Rozlišení výstupní frekvence	0,01 Hz
	Režim ovládání	Vektorové řízení s otevřenou smyčkou (SVC) Řízení V/F Uzavřené vektorové řízení (FVC)
	Charakteristika točivého momentu	S kompenzací točivého momentu a kompenzací skluzu může počáteční točivý moment dosáhnout 150 % při 0,5 Hz
	Přesnost regulace točivého momentu	±5 % (FVC)
	Akční kritérium prevence stání	Nastavit jako procento jmenovitého proudu v rozmezí od 20 % do 250 %
	Rozsah regulace rychlosti	1:100 (SVC) 1:1000 (FVC)
	Přesnost stabilizace rychlosti	±0,5 % (SVC) ±0,02 % (FVC)
	Přetížitelnost	150 % jmenovitého výstupního proudu po dobu jedné minuty
	V/F křivka	Čtyři režimy: lineární; vícebodový; úplná separace V/f; neúplná separace V/f
	Křivka zrychlení a zpomalení	Režimy zrychlení a zpomalení s lineární nebo S-křivkou; čtyři časy zrychlení a zpomalení; časový rozsah zrychlení a zpomalení 0,1 ~ 6500,0 s
	DC brzdění	Stejnosměrná brzdná frekvence:0,00Hz~maximální frekvence.Brzdná doba:0,0s～60,0s, hodnota brzdného akčního proudu:0,0%～100,0%
	Ovládání jogem	Frekvenční rozsah krokování: 0,00 Hz ~ maximální frekvence, doba zrychlení a zpomalení krokového zrychlení 0,1 s ~ 6500,0 s
	Jednoduché PLC, vícestupňová rychlost	Prostřednictvím vestavěného PLC nebo řídicích terminálů lze dosáhnout až 16-stupňového provozu
	Vestavěný PID	Může snadno realizovat řídicí systém s uzavřenou smyčkou řízení procesu
	Automatická regulace napětí (AVR)	Když se změní síťové napětí, může automaticky udržovat konstantní výstupní napětí
	Funkce rychlého omezení proudu	V maximální míře minimalizujte nadproudové poruchy a chraňte normální provoz frekvenčního měniče
Provozní vlastnosti	Provozní příkazový kanál	Tři kanály: dané ovládacím panelem, dané ovládacími terminály, dané sériovým komunikačním portem. Lze jej přepínat různými způsoby
	Zdroj frekvence	Deset frekvenčních zdrojů: dáno knoflíkem panelu, dáno ovládacím panelem, dáno analogovým napětím, dáno analogovým proudem, dáno komunikací RS485, které lze přepínat různými způsoby
	Pomocný frekvenční zdroj	Deset pomocných frekvenčních zdrojů. Může flexibilně dosáhnout jemného doladění pomocné frekvence a frekvenční syntézy
	Vstupní terminály	Šest digitálních vstupních svorek, z nichž jednu lze použít jako vysokorychlostní pulzní vstup. Dva analogové vstupní kanály, Al1:vstupní rozsah0~+10V,Al2:vstupní rozsah0~+10V/0-20mA
	Výstupní svorky	Jeden vysokorychlostní pulzní výstupní terminál, který vydává obdélníkové signály od OkHz~50kHz, který může realizovat výstup fyzických veličin, jako je nastavená frekvence a výstupní frekvence Jeden digitální výstupní terminál Jeden reléový výstupní terminál Dva analogové výstupní terminály: OV~10V/0-20mA, které mohou indikovat výstup výstupní frekvence/proud/napětí/frekvenční příkaz/otáčky/účiník signálů
	Ochranná funkce	Detekce zkratu motoru při ochraně před ztrátou vstupní a výstupní fáze při zapnutí, nadproudové ochraně, přepěťové ochraně, podpěťové ochraně, přehřátí, přetížení atd.
Žehlička	Místo aplikace	Uvnitř, bez přímého slunečního záření, bez prachu, korozivních plynů, hořlavých plynů, olejové mlhy, vodní páry, kapající vody nebo soli atd.
	Nadmořská výška	Méně než 1000 m
	Okolní vlhkost	-10℃~+40℃ (Když je okolní teplota mezi 40℃~50℃, je vyžadován provoz snížení)
	Vlhkost	Méně než 95% RH, bez kondenzace vodních kapek
	Vibrace	Méně než 5,9 m/s² (0,6 g)
	Skladovací teplota	-20℃~+60℃

LNC860L Inverter for Wire-Drawing Machine
