Co je to Switchgear? Funkce a typy

Lidé většinou nemyslí na neviditelné systémy za elektřinou. Přepnete vypínač, světla fungují, jednoduché. V pozadí jsou ale skryta zařízení, která zajišťují, že se nic nebezpečného nestane. Ta věc, nebo spíše ta sbírka věcí, se nazývá spínací zařízení. Nyní, když se zeptáte deseti různých lidí, co je to rozváděč, je pravděpodobné, že vám většina přímo neodpoví. Někdo by mohl říct „to je ta pojistka“, jiní možná jen pokrčí rameny. Ale pravdou je, že rozvaděče jsou všude, od vašeho domu až po obří elektrárnu. Je to jako bodyguard pro elektřinu.

Co je to Switchgear?

Pojďme si to tedy velmi zjednodušit. Rozváděč je v podstatě sada elektrického zařízení, která se stará o obvody. Mohou to být spínače, jističe, pojistky, izolátory, relé. Všichni spadají pod tento deštník. Když se v systému něco pokazí, chová se jako strážce brány a brání šíření problému. Proto, když se zeptáte, co je to rozváděč v jedné řadě, můžete říct: je to bezpečnostní pancíř elektrické energie.

Lidé místo toho někdy používají frázi co je elektrický rozvaděč, ale to znamená totéž. Pokud jste viděli ty šedé skříně v suterénu nebo rozvodně, je to elektrický rozvaděč. Uvnitř jsou části, které zajišťují bezpečné používání elektřiny. Doma je to malé. V nemocnici nebo továrně je to obrovské. Ale vše je pod stejnou myšlenkou.

Nemůžete oddělit dvě slova - spínací zařízení a ochrana. Jdou ruku v ruce. Ochrana je důvodem, proč rozváděč existuje na prvním místě. Pokud dojde k přetížení nebo poruše, ochrana se okamžitě spustí. Představte si protipožární dveře v budově: jedna oblast může mít kouř nebo plameny, ale dveře brání jeho šíření. Spínací přístroj je takový, akorát s elektřinou.

Vysvětlení funkce rozváděče

Rozváděč hraje ústřední roli v každém elektrickém systému tím, že zajišťuje bezpečnou a účinnou distribuci energie. Jeho primárním účelem je řídit elektřinu tak, aby tekla spolehlivě bez přerušení a rizik. Díky kombinaci ovládání, ochrany a izolace udržuje rozváděč v bezpečí jak zařízení, tak osoby, a zároveň udržuje hladký provoz v obytných, komerčních a průmyslových zařízeních.

1. Řízení toku energie

První a nejviditelnější úlohou rozváděče je řízení toku energie. Umožňuje operátorům bezpečně zapínat a vypínat okruhy a zajišťuje, že elektřina proudí pouze v případě potřeby. Tato kontrola je zásadní jak v rutinních operacích, tak v nouzových situacích, pomáhá udržovat efektivitu a hladký výkon systému.

2. Ochrana proti poruchám

Rozváděč poskytuje ochranu odpojením obvodů při poruchách, jako je přetížení nebo zkrat. Tím se zabrání poškození zařízení a sníží se nebezpečí požáru nebo úrazu elektrickým proudem. Ochranná zařízení, jako jsou jističe a relé, působí okamžitě a zajišťují, že elektrický systém zůstane bezpečný a funkční, i když nastanou neočekávané problémy.

3. Izolace pro údržbu

Další kritickou funkcí je izolace. Rozváděč umožňuje bezpečné odpojení určitých částí elektrického systému, takže technici mohou provádět kontroly, testování nebo opravy bez kontaktu s vodiči pod napětím. Tato izolace zajišťuje jak bezpečnost pro pracovníky, tak minimální narušení zbytku systému.

4. Páteř elektrické bezpečnosti

Řízení, ochrana a izolace společně tvoří páteř elektrické bezpečnosti. Bez rozváděče by nebyla možná spolehlivá distribuce energie. Tyto funkce udržují systémy stabilní, minimalizují rizika a zajišťují, že údržbu lze provádět bez nebezpečí, díky čemuž je rozváděč životně důležitou součástí jakékoli elektrické sítě.

Příklady spínacích zařízení

Příkladů rozváděčů je nespočet. Skříňka jističe ve vašem domě? To je jeden. Velký panel v nákupním centru? Další. V průmyslových odvětvích najdete rozváděče středního napětí. Na straně převodovky ještě větší převod. Příklady se mění, ale princip je vždy stejný.

Typy spínacích zařízení

Rozváděč nyní přichází v mnoha podobách. Nejedna velikost sedí všem. Typy rozváděčů závisí většinou na napětí a na tom, kde se používají. Každý typ má některé jedinečné vlastnosti, díky kterým je vhodný pro jedno nebo druhé použití.

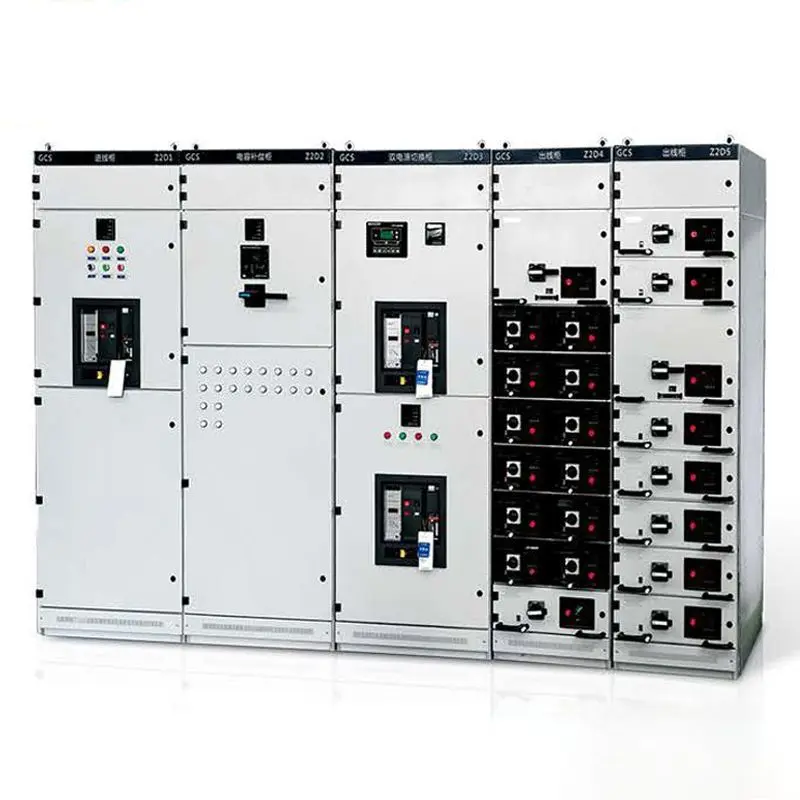

Nízkonapěťový spínací přístroj

Nejběžnější jsou nízkonapěťové rozváděče. Vejde se sem cokoli do 400 voltů. Domy, kanceláře, malé obchody – co si jen vzpomenete. Toto je zařízení chránící každodenní život. V těchto jednotkách jsou zabalené jističe, pojistky a relé. Možná na ně nebudete myslet, dokud nevypadne jistič, ale vždy pracují tiše.

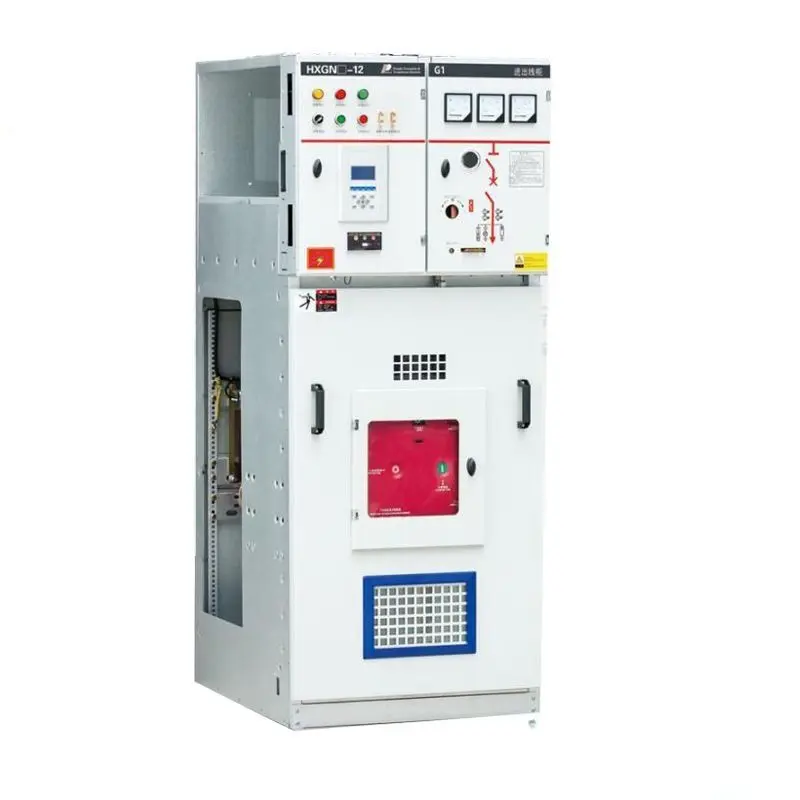

Spínací zařízení vysokého napětí

Další je vysokonapěťový rozvaděč. To je mezi 1 kV a 35 kV. Najdete ho v průmyslu, v nemocnicích, v rozvodnách, které distribuují elektřinu do tisíců domácností. Středněnapěťová převodovka je těžší, zkonstruovaná tak, aby zvládla větší zatížení. Když je stabilita kritická, jako na operačním sále, toto zařízení zajistí, že výkon zůstane bezpečný a stabilní.

Spínací zařízení vysokého napětí

Pak máte vysokonapěťové zařízení. Tohle je velká věc. Takový, který sedí na přenosových vedeních a spojuje celé regiony. Chyby jsou zde nebezpečné a drahé. Proto jsou vysokonapěťové rozváděče navrženy s extrémní izolací a velmi rychlým ochranným účinkem. Stejný princip, větší měřítko.

Vnitřní vs venkovní

Existují také typy rozváděčů podle toho, kde jsou instalovány. Vnitřní jednotky jsou drženy v bezpečí uvnitř budov, mimo povětrnostní vlivy. Venkovní jednotky jsou robustní, často v rozvodnách, postavené tak, aby přežily déšť, prach a horko.

Izolace vzduchem, plynem, olejem

Dalším způsobem, jak je seskupit, je izolace. Vzduchem izolované rozváděče jsou levné a široce používané. Plynová izolace, často s SF6, je kompaktní a spolehlivá tam, kde je málo místa. Olejem izolovaná zařízení jsou starší, ale v některých sítích stále existují. Všechny tři jsou platné, v závislosti na potřebě.

Závěr

Takže, co je spínací zařízení? Je to sada zařízení, která udržují elektřinu bezpečnou, kontrolovanou a spolehlivou. Od nízkonapěťových rozváděčů v domácnostech po vysokonapěťové rozváděče v průmyslu až po přenosové systémy, role je stejná. Funkce rozváděče je ovládat, chránit a izolovat. Princip činnosti rozváděče je jednoduchý, ale účinný: detekovat poruchu, signalizovat jistič, odpojit jej, chránit zbytek. Podívejte se na součásti rozvaděče, jističe, relé, pojistky, izolátory a uvidíte, jak každý z nich hraje roli. Bez nich by elektrické systémy nebyly jen nebezpečné, ale nebylo by možné je spustit.
