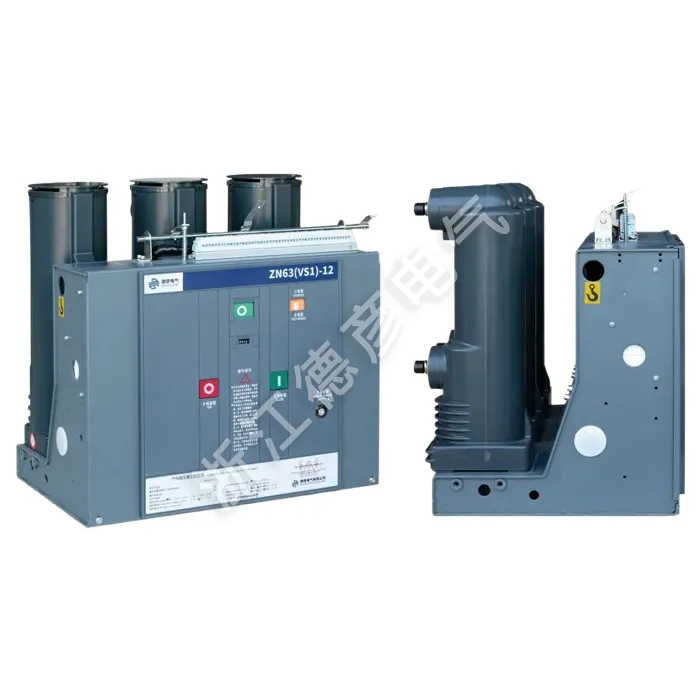

Vnitřní vakuový jistič s ručním vozíkem

Deyan Electric je profesionální dodavatel s bohatými výrobními zkušenostmi v oblasti průmyslových elektrospotřebičů, specializující se na výzkum a vývoj, výrobu, prodej a servis průmyslových elektrospotřebičů. Mezi její hlavní produkty patří energetická zařízení, jako jsou plynem izolované rozváděče, kruhové hlavní jednotky, kompaktní rozvodny a vysokonapěťové/nízkonapěťové rozváděče.
Vnitřní vakuový jistič s ručním vozíkem (výsuvným) designem pro snadnou údržbu a testování. Poskytuje spolehlivou ochranu obvodů díky technologii vakuového přerušení, kompaktní konstrukci a flexibilnímu provozu, díky čemuž je ideální pro rozvody energie a průmyslové aplikace.

Odeslat dotaz

Popis výrobku

Vnitřní vakuový vypínač s ručním vozíkem je třífázový vnitřní rozváděč AC 50Hz se jmenovitým napětím 12kV. Je vhodný pro řídicí a ochranné aplikace v průmyslových závodech, elektrárnách, rozvodnách a elektrických zařízeních a je ideální pro místa vyžadující častý provoz. S integrovaným ovládacím mechanismem a tělem vypínače. Vnitřní vakuový vypínač s ručním vozíkem může být navržen jako pevná instalační jednotka nebo vybaven speciálním zasouvacím mechanismem pro vytvoření výsuvné jednotky. Vnitřní vakuový jistič s hlavní částí obvodu pro ruční vůz může obsahovat plně zapouzdřené pevné izolované póly pro dosažení kompaktní velikosti, vysoké spolehlivosti a bezúdržbového provozu. Je kompatibilní s výsuvnými rozváděčovými skříněmi, jako je KYN28-12(GZS), zatímco verze s pevnou montáží může být integrována do pevných rozváděčových skříní XGN.

Parametr produktu ( specifikace )

Sériové číslo	Jméno		Jednotka	Data
1	Jmenovité napětí		kV	12
2	Maximální provozní napětí		KV	12
3	Jmenovitý proud		A	630 1250	630 1250 1600 2000 2500 3150		1250 1600 2000 2500 3150 4000
4	Jmenovitý zkratový vypínací proud (jmenovitý proud tepelné stability - RMS)		KA	20/25	31.5		40
5	Jmenovitý zkratový uzavírací proud (špičkový)		KA	50/63	80		100
6	Jmenovitý špičkový výdržný proud (jmenovitý dynamický stabilizační proud – špičkový)		KA	50/63	80		100
7	Jmenovitý zkratový proud 4S		KA	20/25	31.5		20/25
8	Jmenovitá úroveň izolace	Odolnost pracovního napětí (před a po jmenovitém přerušení)/1 min Odolnost napájecího a kmitočtového napětí	KV	Ground 42 (Break 48)
		Odolné napětí (před a po jmenovitém přerušení) / Maximální jmenovité výdržné napětí bleskového impulsu		Ground 75 (Break 85)
9	Jmenovitá doba tepelné stability		S	4
10	Jmenovitá provozní sekvence			Samostatné -0,3S - Kombinované -180S - Kombinované
11	Mechanická životnost		Druhý	20000
12	Jmenovitý zkratový proudový proud Počet přerušení		Druhý	50
13	Jmenovité uzavírací napětí provozního mechanismu (DC)		v	AC, DC 110,220
14	Jmenovité otevírací napětí provozního mechanismu (DC)		v	AC, DC 110,220
15	Kontaktní mezera		mm	11±1
16	Nadměrný zdvih (délka stlačení kontaktní pružiny)		mm	3,5±0,5
17	Třífázová doba odskoku zavírání a otevírání		paní	≤2
18	Doba odskoku kontaktu během zavírání		paní	≤2
19	Průměrná vypínací rychlost		paní	0,9~1,2
	Průměrná rychlost zavírání		paní	0,5-~0,8
20	Otevírací doba	Při maximálním provozním napětí	S	≤0,05
21		Při minimálním provozním napětí		≤0,08
22	Zavírací doba		S	0.1
23	Odpor hlavního obvodu každé fáze		μΩ	630 ≤ 50		1250 ≤ 45
24	Přípustná kumulativní tloušťka opotřebení pro pohyblivé a stacionární kontakty		mm	3

Vlastnosti a aplikace produktu

Design ručního vozíku (výtah).

Pokročilé přerušení vakua

Zvýšená bezpečnost s blokováním

Pružný operační mechanismus

Všestranná aplikace

Rozsah použití

◇ Kompaktní sekundární rozvodny

◇ Malé průmyslové a důlní podniky

◇ Větrné elektrárny

◇ Hotely, nákupní centra, kancelářské budovy, obchodní centra atd.

◇ C- Jednotka spínače zatížení

◇ Jednotka pro připojení kabelu D-Direct

◇ De- Direct kabelová připojovací jednotka s uzemňovacím spínačem

◇ F- Kombinovaná jednotka odpínač-pojistka zatížení

◇ V- Jednotka vakuového vypínače

Indoor Vacuum Circuit Breaker With Handcart
