Jak rozváděč KYN28-12 přijímá, distribuuje, ovládá, chrání a monitoruje napájení

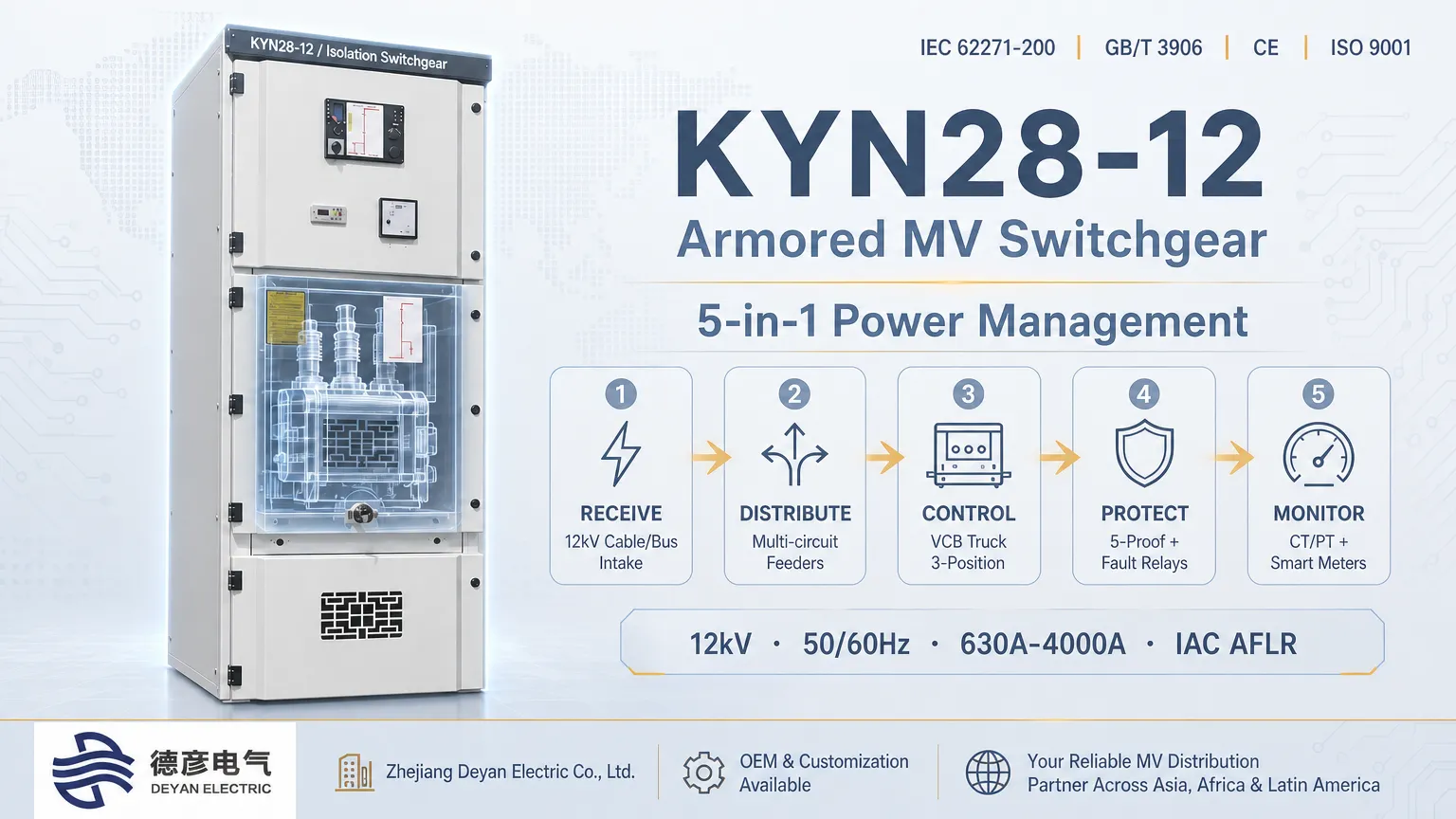

Kovově opláštěný kovový výsuvný AC rozváděč KYN28‑12 (střednapěťová skříň) je základní kompletní vybavení pro vnitřní rozvody elektrické energie 12 kV. Vyrábí se v souladu s IEC 62271‑200 a GB/T 3906 a je široce používán v rozvodnách, průmyslových těžebních projektech, fotovoltaických elektrárnách, renovaci městských energetických sítí a zámořské infrastruktuře. Jak tedy rozváděč KYN28-12 přijímá, distribuuje elektrickou energii a dosahuje ovládání, ochrany a monitorování obvodu?

Tento rozváděč přijímá vysokonapěťové napájení prostřednictvím vstupních napájecích jednotek, distribuuje energii prostřednictvím systémů přípojnic, ovládá obvody pomocí vozíků s vakuovými vypínači, implementuje ochranu proti poruchám pomocí mikroprocesorových relé a provádí provozní monitorování pomocí CT, PT a sekundárních přístrojů. Integrací těchto pěti klíčových funkcí slouží jako kritický rozbočovač pro systémy distribuce energie 10‑12 kV.Zhejiang Deyan Electric Co., Ltd.sídlí v Leqing, Wenzhou, Zhejiang. Specializuje se na výzkum a vývoj, výrobu a export kompletní sady rozvodných zařízení vysokého a nízkého napětí. Může poskytnout standardizovaná a přizpůsobená komplexní řešení rozváděčů KYN28-12 s produkty vhodnými pro podmínky projektu v mnoha zámořských zemích v Asii, Africe, Latinské Americe, na Středním východě a v dalších regionech.

1. Napájecí příjem: Vstup pro vysokonapěťové napájení

Příjem energie je doplněn především přívodní skříní. Vysokonapěťová energie 12 kV z předřazených rozvoden nebo transformátorů je přivedena do kabelového oddílu vstupní napájecí skříně pomocí kabelů nebo sběrnicových kanálů, poté připojena k hlavním přípojnicím uvnitř oddílu přípojnic.

Oddíl přípojnic, oddíl vypínače, kabelový prostor a oddíl sekundárních přístrojů jsou odděleny kovovými přepážkami. To zmírňuje rizika poruch elektrického oblouku a zajišťuje bezpečný a stabilní přívod vysokého napětí. Rozváděče KYN28‑12 vyrobené společností Zhejiang Deyan Electric jsou kompatibilní s rozvodnými sítěmi 50 Hz/60 Hz a podporují různé specifikace jmenovitého proudu. K dispozici je přizpůsobení pro vysokohorská, vysokoteplotní a prašná prostředí, aby vyhovovaly provozním podmínkám sítě v jihovýchodní Asii, Africe, Latinské Americe a dalších zámořských zemích.

2. Distribuce energie: Dodávka energie do více zátěžových okruhů

Poté, co se napájení dostane na hlavní přípojnice, je distribuce energie realizována prostřednictvím vývodových skříní, skříní sběrnicových vazeb a skříní PT měření. Hlavní přípojnice odvádějí elektrickou energii do jednotlivých výstupních obvodů pro následné zátěže, jako jsou distribuční transformátory, vysokonapěťové motory, fotovoltaická zařízení připojená k síti a důlní zařízení.

Jsou podporovány konfigurace s jednou přípojnicí a rozdělené na jednu přípojnici. Lze přidat další výstupní skříně pro rozšíření kapacity pro průmyslové parky, doly a elektrárny s novou energií, což umožňuje racionální přidělování energie a zlepšenou spolehlivost napájení. Zhejiang Deyan Electric může dokončit kompletní návrh řešení skříně, montáž a kompletní tovární testy v souladu s jednořádkovými schématy zákazníků, aby se snížil tlak na uvádění do provozu na místě u zahraničních projektů.

3. Řízení okruhu: Přepínání okruhů pomocí vysokozdvižného vozíku s vypínačem

Vozík vakuového vypínače je základní řídicí komponentou KYN28‑12. Má tři polohy:

• Servisní pozice: Primární okruh uzavřen pro normální napájení;
• Testovací pozice: Primární obvod je izolován, zatímco sekundární řídicí obvody zůstávají pod napětím pro ladění bez vysokého napětí;
• Odstraněná pozice: Vozík je plně vytažen pro úplnou galvanickou izolaci pro usnadnění údržby a výměny.

Pro spínání okruhů a přenos zátěže je k dispozici místní ruční ovládání i dálkové elektrické zavírání/vypínání. Kompletní mechanický blokovací systém „pěti prevencí“ zabraňuje nesprávným operacím, jako je vkládání/vytahování nákladního vozidla pod nákladem nebo otevírání dveří v oddílech pod napětím, čímž eliminuje bezpečnostní rizika způsobená chybou obsluhy. Deyan Electric provádí kompletní ověření mechanických blokování před dodáním do továrny, aby zajistil bezpečný a spolehlivý provoz na místě.

4. Ochrana obvodu: Víceúrovňové zmírnění poruchy pro izolaci poruchového obvodu

Mechanická blokování a inteligentní řídicí systémy se koordinují s vakuovými vypínači, aby zvládly běžné poruchy distribuce včetně zkratu, přetížení, zemního spojení a abnormálního napětí:

• Okamžitá ochrana proti zkratu: Vypnutí během milisekund při výskytu zkratu k izolaci vadných obvodů a omezení šíření poruchy;
• Ochrana proti přetížení: Zpožděné vypnutí při trvalém přetížení, aby se zabránilo poškození kabelů a zařízení přehřátím;
• Zemní ochrana: Detekuje jednofázové zemní spojení a spouští vypínání nebo alarmy proti riziku úniku;
• Ochrana proti přepětí / podpětí: Monitoruje napětí přípojnic prostřednictvím PT a přeruší napájení, když napětí překročí prahové hodnoty, vhodné pro zámořské sítě s velkým kolísáním napětí.

Konstrukce s odděleným kovovým pláštěm omezuje vnitřní oblouky do jednoho oddílu, čímž zabraňuje rozšíření jednobodových poruch na celou přípojnici a udržuje napájení zdravých obvodů. Běžná domácí a mezinárodní ochranná relé mohou být konfigurována tak, aby splňovala technické specifikace různých zemí.

5. Monitorování okruhu: Sběr dat v reálném čase pro inteligentní provoz a údržbu

Monitorování obvodu je realizováno kooperativně proudovými transformátory (CT), napěťovými transformátory (PT), inteligentními měřidly, indikátory živého vedení a ochrannými jednotkami. PT sbírají proud v obvodu, zatímco PT získávají napětí přípojnice. Provozní data jsou přenášena do sekundárních přístrojů a ochranných zařízení. Operátoři mohou číst parametry v reálném čase včetně napětí, proudu, výkonu a stavu vypínače; systém zaznamenává poruchové události a vydává poplachové signály. Indikátory živého vedení poskytují jasné vizuální varování před vysokonapěťovými oddíly pod napětím. Některé konfigurace podporují připojení SCADA pro vzdálený přístup k datům a monitorování stavu, což snižuje pracovní zátěž O&M na místě pro zahraniční projekty. Deyan Electric může dodat kompletní sekundární schémata a výkresy zapojení jako podpůrné dokumenty pro usnadnění stavební koordinace pro zámořské EPC inženýry.

6. Výhody pro projekty zahraničního obchodu

• Přizpůsobivost prostředí: Standardní rozsah provozních teplot: -15 ℃ ~ +40 ℃; omezený vlastní design pro vysokohorská, vysokoteplotní, vlhká a prašná prostředí.
• Shoda a certifikace: Vyrobeno podle mezinárodních norem IEC 62271. CE, ISO 9001 a další certifikáty jsou k dispozici pro přijetí projektu a celní odbavení.
• Modulární konstrukce: Skříň sestavená z pozinkovaných-hliníkových ocelových plechů zpracovaných CNC. Jednoduchá instalace; modulární vozíky usnadňují výměnu náhradních dílů a snižují náklady na údržbu.
• Služba na jednom místě: Rozsah pokrývá návrh řešení, výrobu, tovární testy, balení vhodné pro plavbu po moři a dodávku technických dokumentů. Je podporováno přizpůsobení OEM / ODM. Třídu ochrany, konfiguraci obvodu a frekvenci 50 Hz / 60 Hz lze přizpůsobit podle potřeby.

Shrnutí

Rozváděč KYN28‑12 přijímá elektrickou energii prostřednictvím vstupních napájecích jednotek a distribuuje energii prostřednictvím přípojnicových systémů. Vozíky s vakuovým vypínačem provádějí ovládání obvodu; mikroprocesorová ochranná relé zajišťují ochranu proti poruchám; CT, PT a sekundární inteligentní komponenty umožňují monitorování obvodu. Koordinace těchto pěti funkcí zaručuje bezpečný a spolehlivý provoz 12 kV energetických rozvodů. Jako originální výrobce zařízeníZhejiang Deyan Electric Co., Ltd.může poskytnout zámořským EPC a inženýrským dodavatelům kompletní přizpůsobené a dodavatelské služby pro rozváděče KYN28-12, které slouží jako spolehlivý partner pro zámořské projekty distribuce středního napětí.
