Jednotrubkový invertor pro všeobecné použití

Deyan Electric je profesionální dodavatel s bohatými výrobními zkušenostmi v oblasti průmyslových elektrických spotřebičů. Jeho LNC500 univerzální invertor Single-Tube se může pochlubit vysokou kvalitou, vysokou hustotou výkonu a plnými funkcemi. S dobrou cenovou výhodou pro hromadný nákup podporuje Modbus a splňuje různé potřeby, které si zaslouží váš nákup.

Odeslat dotaz

Popis výrobku

Univerzální invertor řady LNC500 Jednotrubkové frekvenční měniče jsou vyvinuty na základě zcela nové softwarové a hardwarové platformy. Aby bylo možné lépe vyhovět požadavkům trhu mechanických zařízení, jako jsou obráběcí stroje, tisk, textilie, chemická vlákna, kamenné materiály a rytí, tato řada frekvenčních měničů se vyznačuje vysokou hustotou výkonu, kompletními ochrannými funkcemi a komplexními aplikačními funkcemi. Podporuje standardní komunikační protokol Modbus (Pozn.: Pro frekvenční měniče s výkonem 7,5kW 380V a nižším a 5,5kW 220V a nižším je komunikační rozhraní na samostatné komunikační kartě. Při objednávce, pokud uvedete "komunikační karta", bude zahrnuta standardní komunikační funkce 485 výše. Frekvenční měniče s výkonem nad 50,5kW a 38,5kW 220V se standardní komunikační funkcí 485). Výkonový rozsah:0,75kW-5,5kW-220V,0,75kW-37kW-380V.

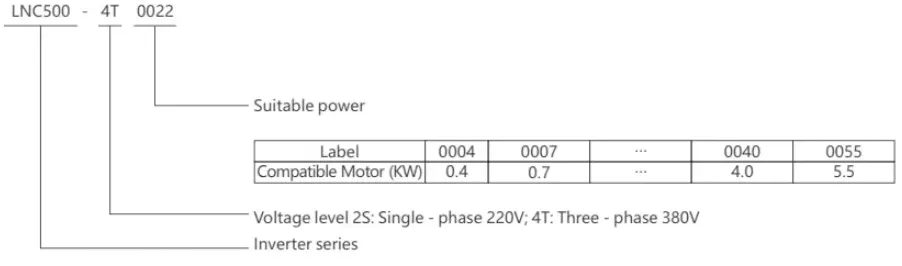

Význam modelu

LNC500 General-Purpose Inverter (Single-Tube)

Seznam modelů strojů

Napětí a výkon frekvenčního měniče	Univerzální zátěž
Napětí a výkon frekvenčního měniče	Jmenovitá kapacita (kVA)	Jmenovitý výstupní proud (A)	Použitelný výkon motoru (kw)
220V-0,7kW	1.9	5	0.75
220V-1,5kW	2.9	7	1.5
220V-2,2kW	3.8	10	2.2
220V-4,0kW	5.7	16	4
220V-5,5kW	8.5	25	5.5
380V-1,5kW	2.4	4.5	1.5
380V-2,2kW	3.6	5.5	2.2
380V-4,0kW	6.3	9	4
380V-5,5kW	8.6	13	5.5
380V-7,5KW	11	17	7.5
380V-11kW	16.5	25	11
380V-15kW	20	30	15
380V-18,5kW	25.7	39	18.5
380V-22kW	29.6	45	22
380V-30kW	39.5	60	30
380V-37kW	49.4	75	37

Technické specifikace

Položka			Specifikace
Vstup	Frekvence napětí		Třífázový 380V50/60Hz	Jednofázové 220V50/60Hz
	Kolísání napětí		Třífázový 300V～460V	Jednofázové 170V~270V
Výstup	Rozsah napětí		4T#série: 0-380V	Řada 2S#: 0-220V
	Frekvenční rozsah		0~600Hz
	Přetížitelnost		110 % dlouhodobě; 150 % po dobu 1 minuty; 180 % po dobu 2 sekund
Vlastnosti ovládání	Režim ovládání		V/F ovládání	Vektorové řízení s otevřenou smyčkou
	Startovací moment		0 rychlost na 180%	0 rychlost na 180%
	Rozsah regulace rychlosti		1:100	1:200
	Přesnost stability rychlosti		±0,5 %	±0,1 %
	Doba odezvy		≤20 ms	≤5 ms
	V/F křivka		Libovolné nastavení vícesegmentových křivek U/F Tři pevné křivky: konstantní točivý moment, snížení točivého momentu0, snížení točivého momentu 1
	Zvýšení točivého momentu		Ruční nastavení: 0,0–30,0 % jmenovitého výkonu; Automatické zesílení: Automaticky určí moment zesílení podle stavu zatížení
	Potlačení proudu		Řízení s cosed-loop přesně omezuje proud v rozumném rozsahu, čímž se zabrání proudovým rázům a poruchám
	Potlačení napětí		V situacích, kdy síťové napětí často kolísá nebo dochází k častému zrychlování a zpomalování, se k omezení napětí v rozumném rozsahu používá jedinečné řízení předpovědi napětí.
	Frekvenční rozlišení	Analogové množství	0,1 % maximální výstupní frekvence
		Digitální množství	0,01 Hz
	Frekvenční přesnost	Analogové množství	0,1 % maximální výstupní frekvence
		Digitální množství	0,01 % nastavené výstupní frekvence
Typické funkce	Vícerychlostní provoz		8-stupňové programovatelné vícerychlostní ovládání, 6 provozních režimů pro výběr
	Provoz s oscilační frekvencí		Provoz s oscilační frekvencí: Nastavitelná přednastavená frekvence a střední frekvence, paměť stavu a obnovení po vypnutí a výpadku napájení
	PID regulace		Vestavěný PID regulátor (k dispozici přednastavená frekvence)
	Komunikace RS485		Standardní komunikační funkce RS485, podpora komunikačního protokolu MODBUS
	Automatická úspora energie		Upravte výstupní napětí a kompenzaci skluzu v reálném čase podle výstupního proudu, což motoru umožňuje pracovat s nejvyšší účinností po celou dobu
	Automatická regulace napětí		Podle potřeby lze vybrat tři způsoby dynamické regulace napětí, statickou regulaci napětí a beznapěťovou regulaci pro dosažení nejstabilnějšího provozního efektu
	Detekce rychlosti a restart		Hladký restart a okamžité zastavení motoru
	Čelit		Jedno vnitřní počítadlo pro snadnou integraci do systému
	Nosná frekvence		Třífázová vektorová syntéza:1,5~12,0KHz
	Nastavení frekvence	Analogový vstup	Napěťový vstup: 0～10V (vstupní impedance 10K)(lze nastavit horní a dolní limit) Proudový vstup:0～20mA (horní limit napětí 12V)(lze nastavit horní a dolní limit)
		Digitální vstup	Nastavuje se pomocí ovládacího panelu, rozhraní RS485, terminálů UP/DW a lze také nastavit v různých kombinacích s analogovým vstupem
	Výstupní signál	Analogový výstup	1cestný 0～10V napětí nebo 0~20mA proudový signál
		Digitální výstup	2-cestný výstup DO, 1-cestný chybový reléový výstup (TA,TB,TC)
	Brzdění	Regenerační brzdění	přes 75 %
		DC brzdění	Volitelné během spouštění a zastavení, provozní frekvence 0~50,00 Hz, provozní doba 0~20,0 s nebo nepřetržitý provoz
Funkce ochrany	Ochrana napájení		Podpěťová ochrana, třífázová ochrana proti nevyváženosti napájení
	Ochrana provozu		Ochrana proti nadproudu, ochrana proti přepětí, ochrana proti přetížení měniče, ochrana proti přetížení měniče, ochrana proti přetížení motoru, ochrana proti ztrátě výstupní fáze, ochrana modulového pohonu, ochrana proti ztrátě vstupní fáze, ochrana proti přetížení spínaného zdroje
	Anomálie vybavení		Anomálie detekce proudu, anomálie paměti EEPROM, anomálie řídicí jednotky, přehřátí motoru, porucha zapojení MC, porucha teploty
	Připojení motoru		Motor není připojen, nevyvážené třífázové parametry motoru, chyba identifikace parametrů
Prostředí	Okolní teplota		-10℃ až +50℃ (nemrznoucí)
	Okolní vlhkost		Pod 90 % (bez námrazy)
	Okolní prostředí		Uvnitř (žádné přímé sluneční světlo, žádné korozivní nebo hořlavé plyny, žádná olejová mlha, prach atd.)
	Nadmořská výška		Pod 1000m
	Úroveň ochrany		IP20
	Způsob chlazení		Nucené chlazení vzduchem
	Úroveň vibrací		<20 m/s²

LNC500 General-Purpose Inverter (Single-Tube)
